Продуктион монитор (стрела) — HITACHI EX2500-5

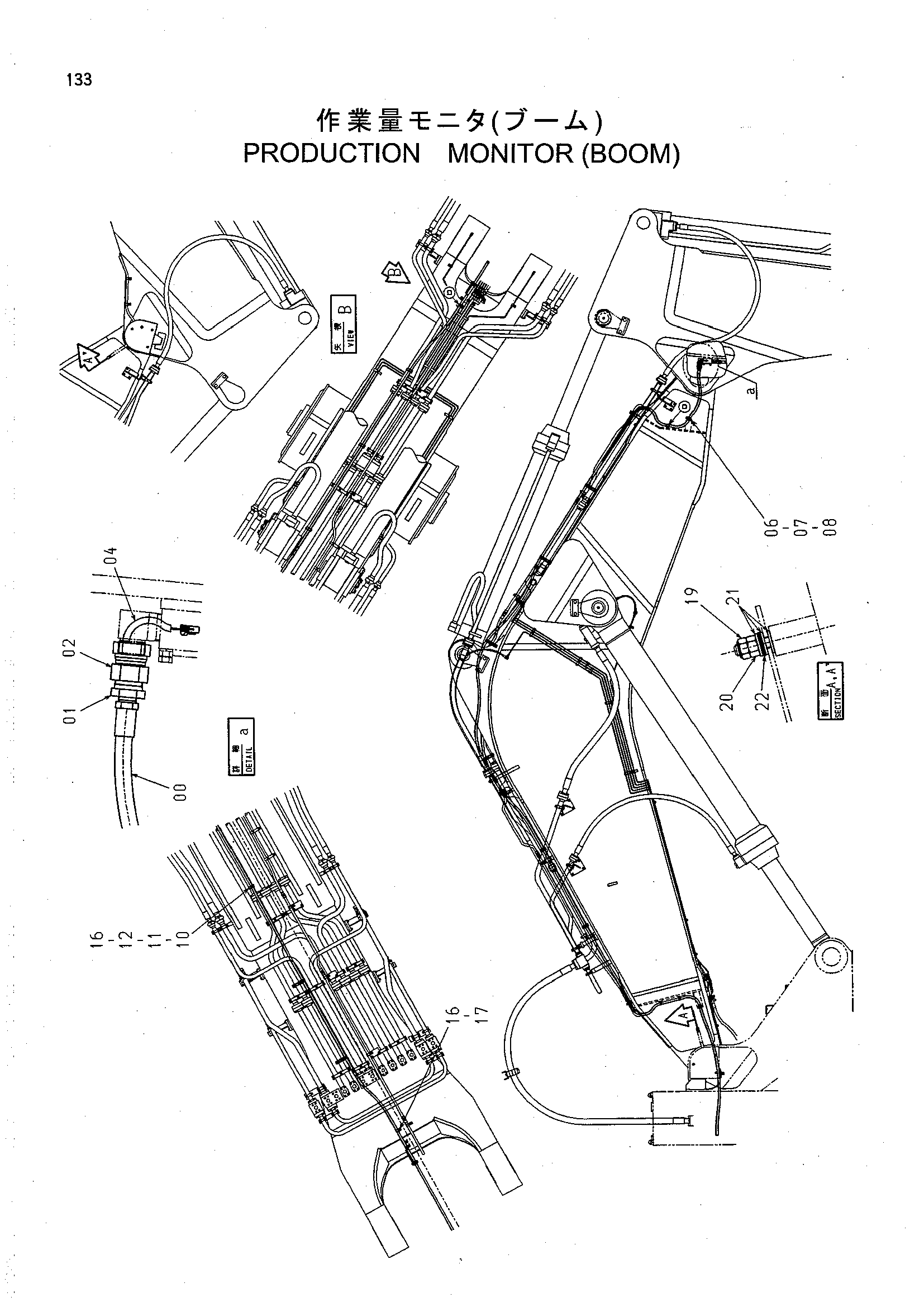

Заводская схема «Продуктион монитор (стрела)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4466260 | Шланг | 1 |
| 01 | 94-1611 | Переходник | 1 |
| 02 | 4466190 | Адаптер | 1 |
| 04 | 3093900 | Жгут проводов | 1 |
| 06 | 4217754 | Кланп | 2 |
| 07 | 4437996 | Втулка | 2 |
| 08 | J010870 | Болт с шайбой | 4 |
| 10 | 4411767 | Седло винта | 6 |
| 11 | 4053865 | Хомут трубки | 6 |
| 12 | J011025 | Болт с шайбой | 12 |
| 14 | 9754891 | Кронштейн | 5 |
| 16 | 4190263 | Зажим | 16 |
| 17 | J011025 | Болт с шайбой | 11 |
| 19 | M660012 | U-образная гайка | 2 |
| 20 | J950012 | Гайка | 2 |
| 21 | A590112 | Плоская шайба | 2 |
| 22 | 4186797 | Пружина диск | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
