Пилотные гидролинии (1)(левый) — HITACHI EX2500-5

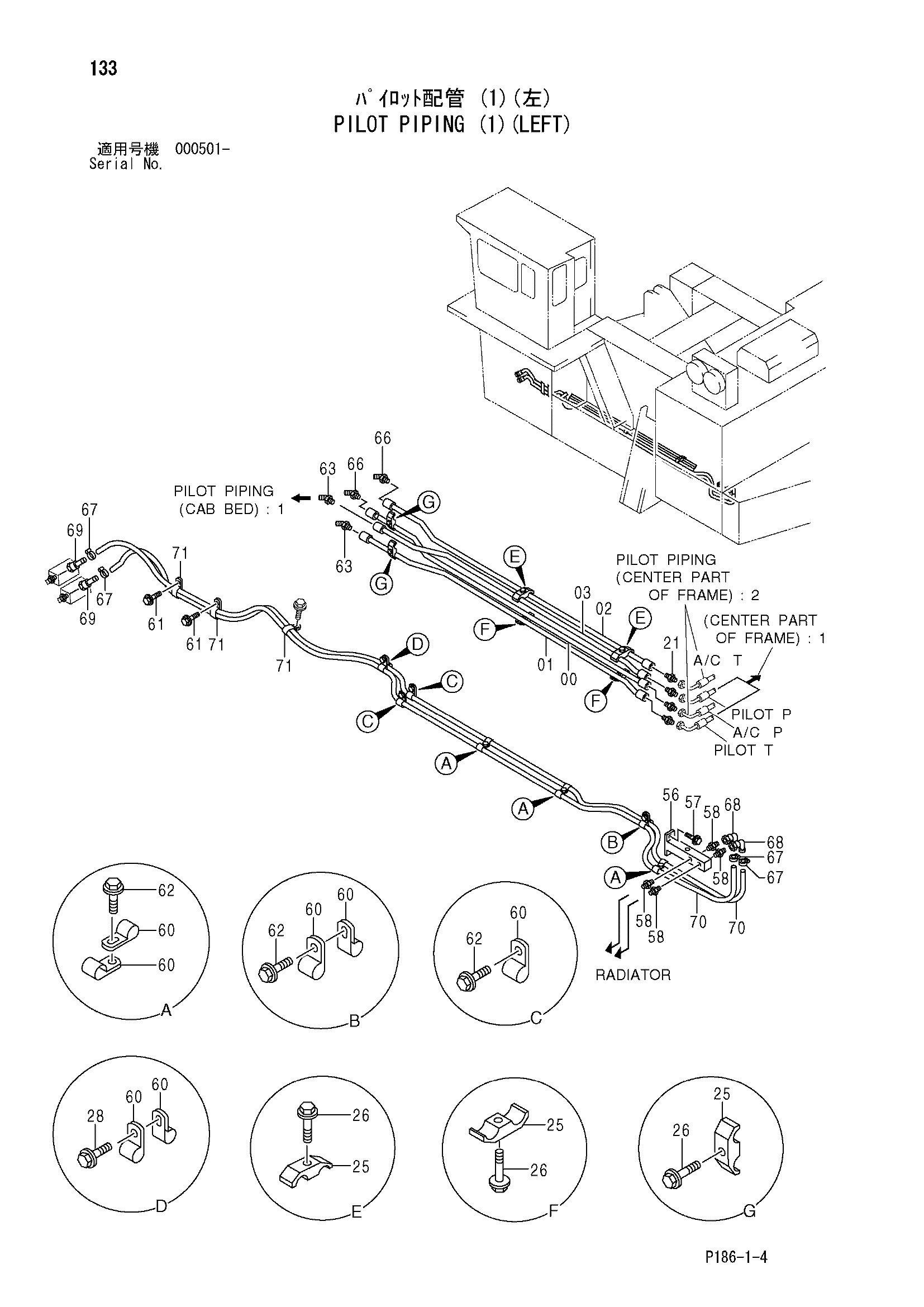

Заводская схема «Пилотные гидролинии (1)(левый)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9746953 | Трубка | 1 |
| 01 | 8066605 | Трубка | 1 |
| 02 | 9746954 | Трубка | 1 |
| 03 | 8066606 | Трубка | 1 |
| 21 | A852166 | Адаптер | 4 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4053596 | Хомут трубки | 6 |
| 26 | J011255 | Болт с шайбой | 6 |
| 26 | J271255 замена: J901255 | Болт с шайбой | 6 |
| 28 | J011030 | Болт с шайбой | 1 |
| 28 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 56 | 8081824 | Блок | 1 |
| 57 | J011025 | Болт с шайбой | 2 |
| 57 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 58 | 4221278 | Адаптер | 4 |
| 60 | 4190263 | Зажим | 12 |
| 62 | J011025 | Болт с шайбой | 8 |
| 62 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 63 | 4353073 | Угловой штуцер | 2 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 66 | A852366 | Угловой штуцер | 2 |
| 66A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | 4514699 | Хомут шланга | 4 |
| 68 | 4356914 | Адаптер | 2 |
| 69 | 4356911 | Адаптер | 2 |
| 70 | 4358629 | Шланг | 2 |
| 71 | 4192034 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
