Кабина группа (2-2) — HITACHI EX2500-5

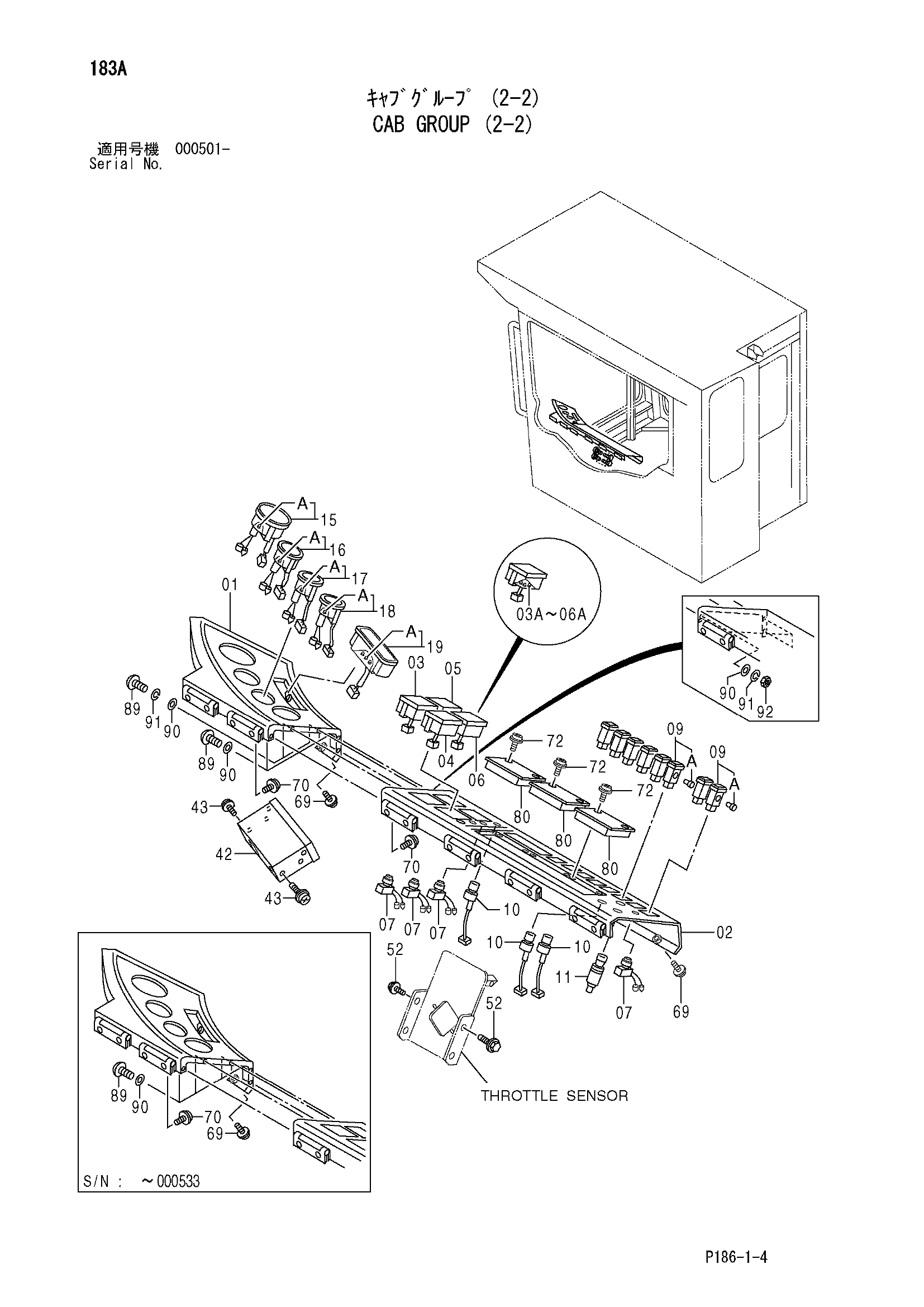

Заводская схема «Кабина группа (2-2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4353153	Консоль	1
02	4445163	Консоль	1
03-11	9194118	Консоль панель	1
03	4354020	Фонарь инспектион	1
03A	4386337	Лампа	6
04	4448300	Фонарь инспектион	1
04A	4386337	Лампа	6
05	4445139	Фонарь инспектион	1
05A	4386337	Лампа	6
06	4398756	Фонарь инспектион	1
06A	4386337	Лампа	6
07	4266984	Выключатель пусхбут.	4
09	4354077	Выключатель	8
09A	4405569	Лампа	1
10	4354242	Выключатель	3
11	4357862	Лигхтер	1
15-19	9205140	Измеритель панель	1
15	4442334	Измеритель такхо	1
15A	4405579	Лампа	1
16	4354212	Измеритель темп.	1
16A	4405579	Лампа	1
17	4354213	Измеритель темп.	1
17A	4405579	Лампа	1
18	4354178	Измеритель топливный	1
18A	4405579	Лампа	1
19	4433122	Фонарь инспектион	1
19A	4386337	Лампа	1
42	4333195 замена: 4613911	Радио (AM/FM)	1
42	4613911	Радио (AM/FM)	1
42	4351187 замена: 4613913	Радио (AM/FM)	1
42	4613913	Радио (AM/FM)	1
42	4353127 замена: 4613914	Радио (AM/FM)	1
42	4613914	Радио (AM/FM)	1
42	4360985 замена: 4613912	Радио (AM/FM)	1
42	4613912	Радио (AM/FM)	1
43	J460510	Винт с шайбой	4
52	J011020	Болт с шайбой	4
52	J271020 замена: J901020	Болт с шайбой	4
69	J460620	Винт с шайбой	6
70	J450616	Винт с шайбой	12
72	J680416	Винт с шайбой	6
80	4359973	Панель управление	3
89	M430316	Винт	5
90	A590103	Плоская шайба	8
91	A590903	Пружинная шайба	3
91	A590903	Пружинная шайба	5
92	M500303	Гайка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
