Пилотные гидролинии (2)(центральный) — HITACHI EX2500-5

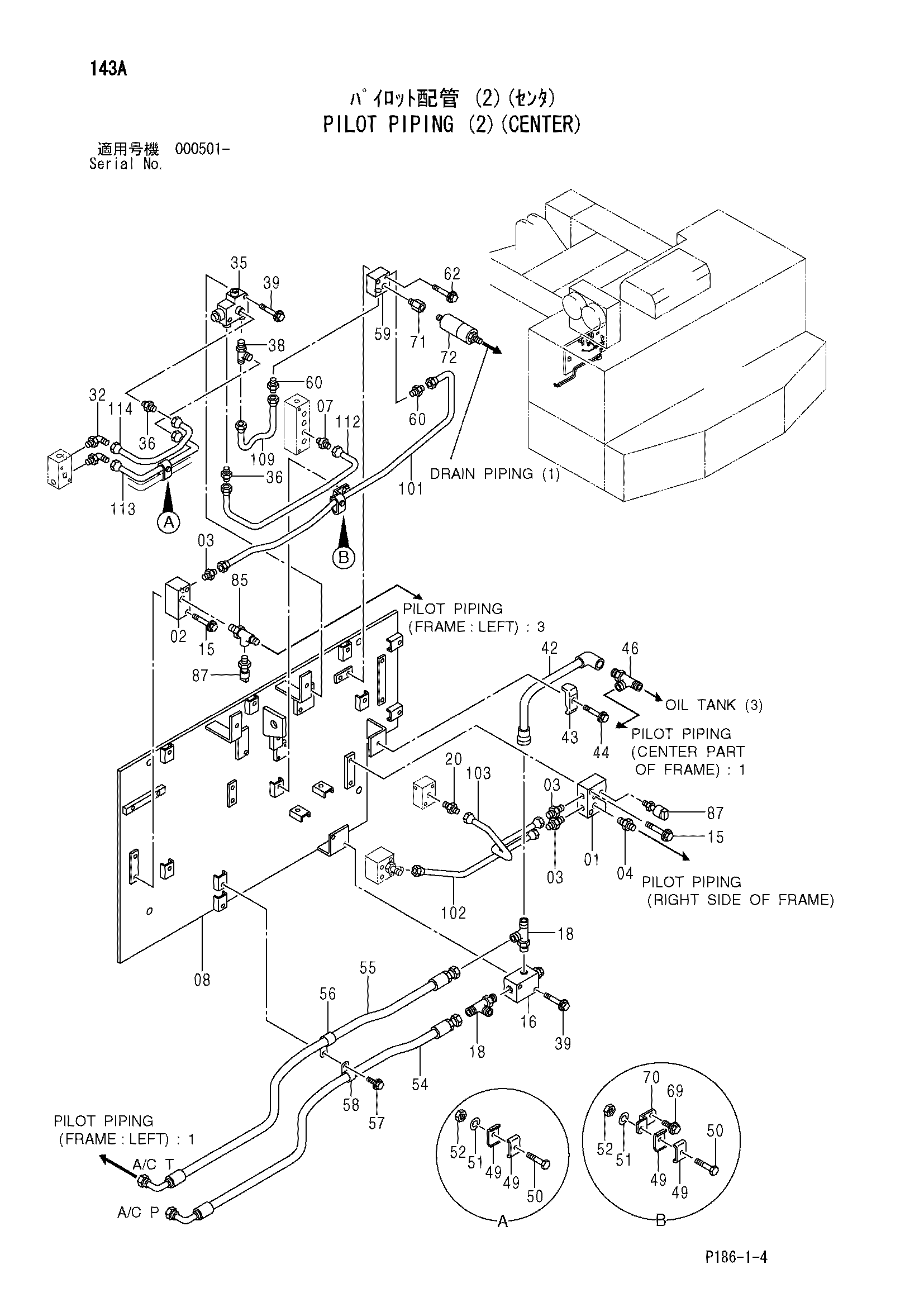

Заводская схема «Пилотные гидролинии (2)(центральный)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4460351 | Коллектор | 1 |
| 02 | 4343989 | Коллектор | 1 |
| 03 | 4255304 | Штуцер трубки | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852132 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4255304 | Штуцер трубки | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 7039613 | Опора | 1 |
| 15 | J011065 | Болт с шайбой | 4 |
| 15 | J271065 замена: J901065 | Болт с шайбой | 4 |
| 16 | 4348178 | Предохранительный клапан | 1 |
| 18 | 4347750 | Тройник | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4255304 | Штуцер трубки | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4293950 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4210647 | Электромагнитный клапан | 1 |
| 36 | 4255304 | Штуцер трубки | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4344050 | Тройник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | J010865 | Болт с шайбой | 4 |
| 39 | J260865 замена: J900865 | Болт с шайбой | 4 |
| 42 | 8061546 | Трубка | 1 |
| 43 | 4053595 | Хомут трубки | 1 |
| 44 | J011255 | Болт с шайбой | 1 |
| 44 | J271255 замена: J901255 | Болт с шайбой | 1 |
| 46 | 4368302 | Тройник | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4344320 | Хомут | 6 |
| 50 | J900625 | Болт | 3 |
| 51 | A590906 | Пружинная шайба | 3 |
| 52 | M500605 | Гайка | 3 |
| 54 | 4369380 | Шланг (AP) | 1 |
| 55 | 4369381 | Шланг | 1 |
| 56 | 4192035 | Зажим | 1 |
| 57 | J011020 | Болт с шайбой | 1 |
| 57 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 58 | 4190264 | Зажим | 1 |
| 59 | 4352952 | Блок | 1 |
| 60 | 4255304 | Штуцер трубки | 2 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 62 | J011065 | Болт с шайбой | 2 |
| 62 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 69 | J011022 | Болт с шайбой | 1 |
| 69 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 70 | 4399189 | Кронштейн | 1 |
| 71 | 4400485 | Переходник | 1 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
| 72 | 4406729 | Клапан регулировочный | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 85 | 4426086 | Тройник | 1 |
| 85A | 4509180 | Уплотнительное кольцо | 1 |
| 87 | 4436535 | Датчик давления | 2 |
| 101 | 3071964 | Трубка | 1 |
| 102 | 4447548 | Трубка | 1 |
| 103 | 4447549 | Трубка | 1 |
| 109 | 4346988 | Трубка | 1 |
| 112 | 4346991 | Трубка | 1 |
| 113 | 4346992 | Трубка | 1 |
| 114 | 4346993 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
