Дополнительный топливный бак — HITACHI EX2500-5

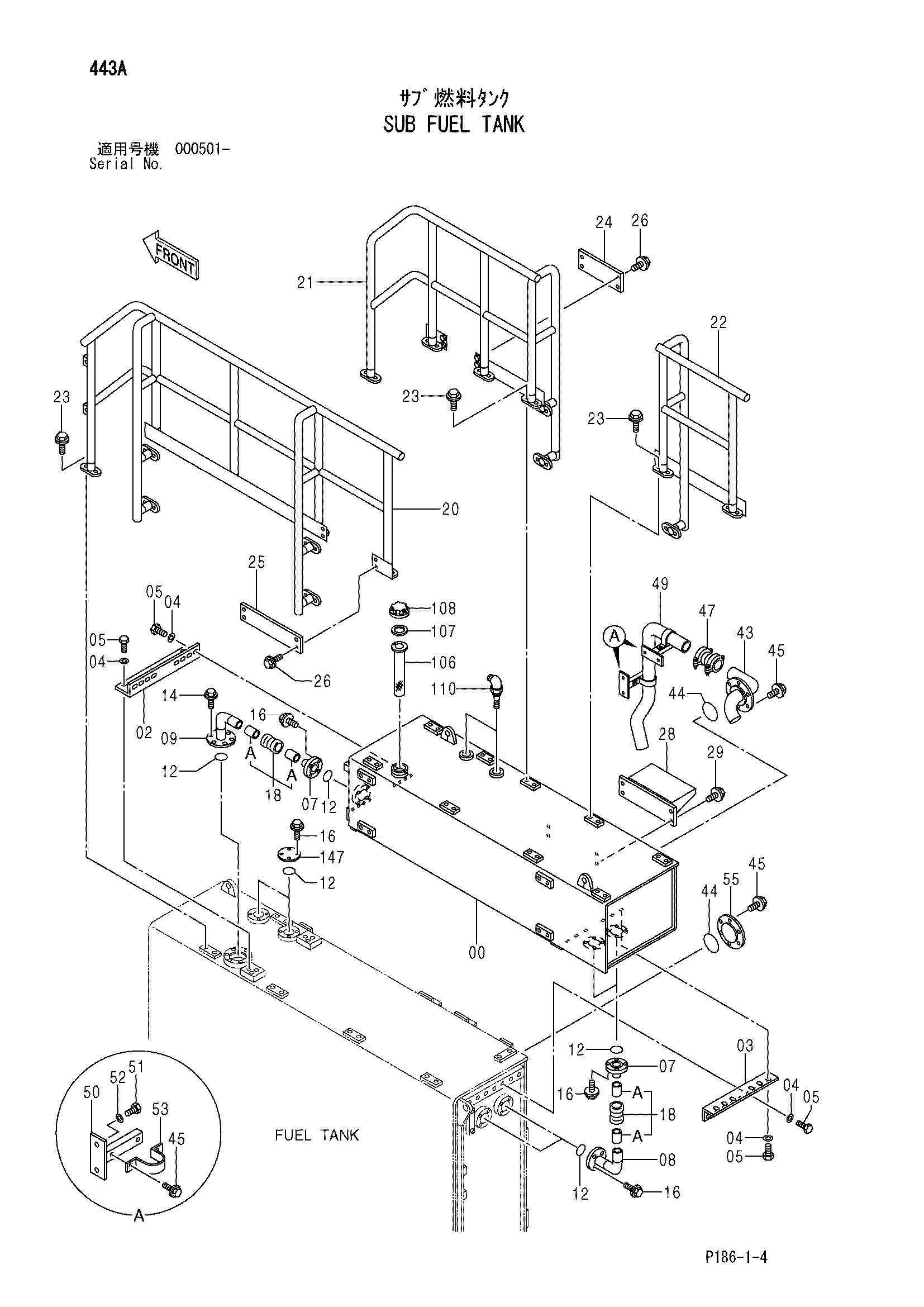

Заводская схема «Дополнительный топливный бак» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6019587 замена: 6023163	Топливный бак	1
00	6023163	Топливный бак	1
02	4445588	Кронштейн	1
03	4445589	Кронштейн	1
04	J222016	Шайба	28
05	J931630	Болт	28
07	9755661	Трубка	3
08	8080759	Трубка	2
09	8081920	Трубка	1
12	A810075	Уплотнительное кольцо	8
14	J011025	Болт с шайбой	6
14	J271025 замена: J901025	Болт с шайбой	6
16	J011240	Болт с шайбой	28
16	J271240 замена: J901240	Болт с шайбой	28
18	4067833	Муфта	3
18A	4196261	Уплотнение	2
20	7039320	Поручень	1
21	7039644	Поручень	1
22	7039645	Поручень	1
23	J021230	Болт с шайбой	38
23	J271230 замена: J901230	Болт с шайбой	38
24	4445052	Стойка	1
25	4445055	Стойка	1
26	J021230	Болт с шайбой	8
26	J271230 замена: J901230	Болт с шайбой	8
28	8082553	Ступень	1
29	J021230	Болт с шайбой	4
29	J271230 замена: J901230	Болт с шайбой	4
43	8098286	Трубка	1
44	A810115	Уплотнительное кольцо	3
45	J271025	Болт с шайбой	16
47	4067833	Муфта	1
49	8098288	Трубка	1
50	9755918	Кронштейн	2
51	J901225	Болт	4
52	A590912	Пружинная шайба	4
53	4053865	Хомут трубки	2
55	4303379	Крышка	1
106	4188368	Сетчатый фильтр	1
107	4031285	Манжета резиновый	1
108	3502384 замена: 318295	Колпачок	1
108	3108295	Колпачок	1
110	4178744	Клапан	2
147	4445701	Крышка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
