Гидролинии хода (2)(гусеница) — HITACHI EX2500-5

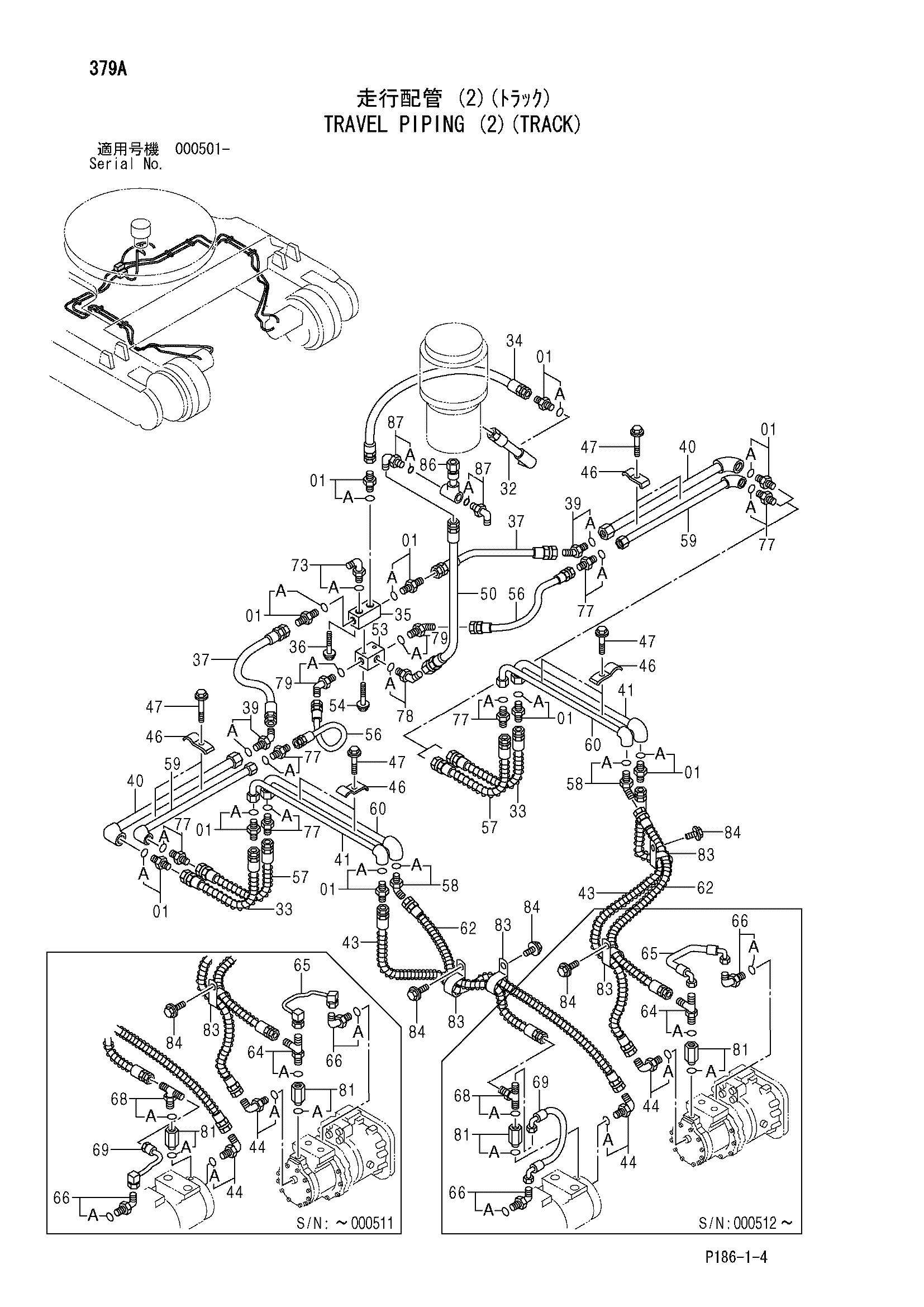

Заводская схема «Гидролинии хода (2)(гусеница)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4250084 | Адаптер | 10 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 9746933 | Трубка | 1 |
| 33 | 4371194 | Шланг | 2 |
| 34 | 4371192 | Шланг | 1 |
| 35 | 3070304 | Коллектор | 1 |
| 36 | J011030 | Болт с шайбой | 2 |
| 36 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 37 | 4362764 | Шланг | 2 |
| 39 | 4182739 | Угловой штуцер | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 9742811 | Трубка | 2 |
| 41 | 9743058 | Трубка | 2 |
| 43 | 4401948 | Шланг | 2 |
| 44 | 4156435 | Угловой штуцер | 2 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4188878 | Хомут трубки | 8 |
| 47 | J011040 | Болт с шайбой | 8 |
| 47 | J271040 замена: J901040 | Болт с шайбой | 8 |
| 50 | 4269838 | Шланг | 1 |
| 53 | 3070305 | Коллектор | 1 |
| 54 | J011080 | Болт с шайбой | 2 |
| 54 | J271080 замена: J901080 | Болт с шайбой | 2 |
| 56 | 4362766 | Шланг | 2 |
| 57 | 4371193 | Шланг | 2 |
| 58 | 4200473 | Угловой штуцер | 2 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 9742813 | Трубка | 2 |
| 60 | 9743059 | Трубка | 2 |
| 62 | 4410984 | Шланг | 2 |
| 64 | 4203171 | Тройник | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 8061469 замена: 4449452 | Трубка | 1 |
| 65 | 4449452 | Шланг | 1 |
| 66 | 4154670 | Угловой штуцер | 2 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4203163 | Тройник | 1 |
| 68 | 4203171 | Тройник | 2 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 8061467 замена: 4449452 | Трубка | 1 |
| 69 | 4449452 | Шланг | 1 |
| 73 | A852343 | Угловой штуцер | 1 |
| 73A | 4506418 | Уплотнительное кольцо | 1 |
| 77 | 4200466 | Адаптер | 6 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4190244 | Угловой штуцер | 1 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 79 | 4190244 | Угловой штуцер | 2 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 81 | 4202564 | Адаптер | 2 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4193816 | Зажим | 4 |
| 84 | J011025 | Болт с шайбой | 4 |
| 84 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 86 | 9748288 | Трубка | 1 |
| 87 | A852333 | Угловой штуцер | 2 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
