Крыло детали (высокая кабина 1000mm) — HITACHI EX2500-5

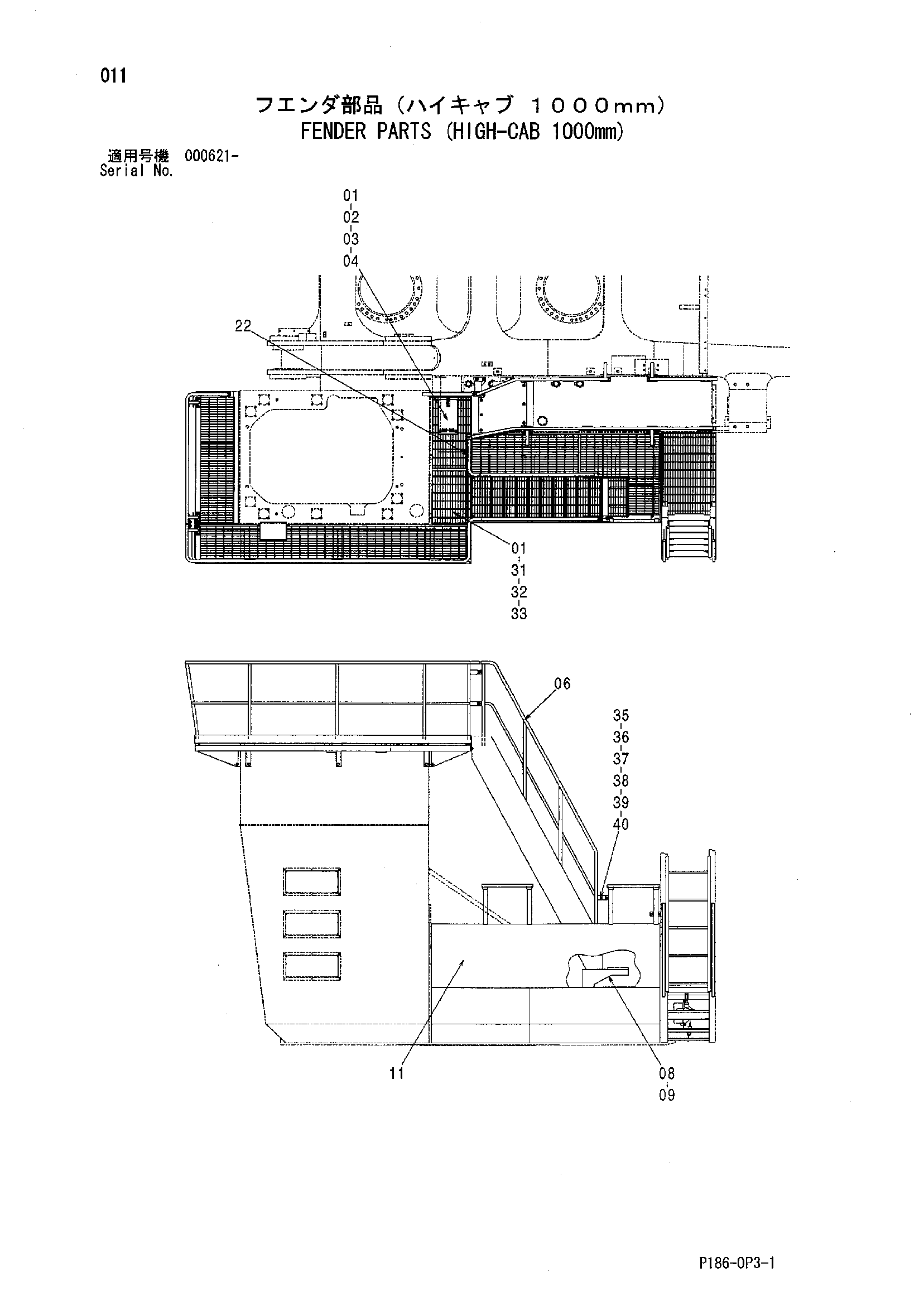

Заводская схема «Крыло детали (высокая кабина 1000mm)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041370 | Ступень | 1 |
| 01 | 8086708 | Крышка | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4467434 | Замок | 1 |
| 04 | J460412 | Винт с шайбой | 6 |
| 06 | 6020512 | Лестница | 1 |
| 08 | 7051550 | Ступень | 1 |
| 09 | J271230 | Болт с шайбой | 4 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 6025030 | Защитный кожух | 1 |
| 22 | 8105734 | Поручень | 1 |
| 31 | J901635 | Болт | 6 |
| 32 | A590916 | Пружинная шайба | 6 |
| 33 | A590116 | Плоская шайба | 6 |
| 35 | 4661365 | Пластина | 2 |
| 36 | J901240 | Болт | 2 |
| 37 | A590912 | Пружинная шайба | 2 |
| 38 | J950012 | Гайка | 2 |
| 39 | 449490 | Плоская шайба | 2 |
| 40 | J281230 | Болт с шайбой | 2 |
| 40A | J901230 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
