Впускной, выпускной трубопроводы — HITACHI EX2500-5

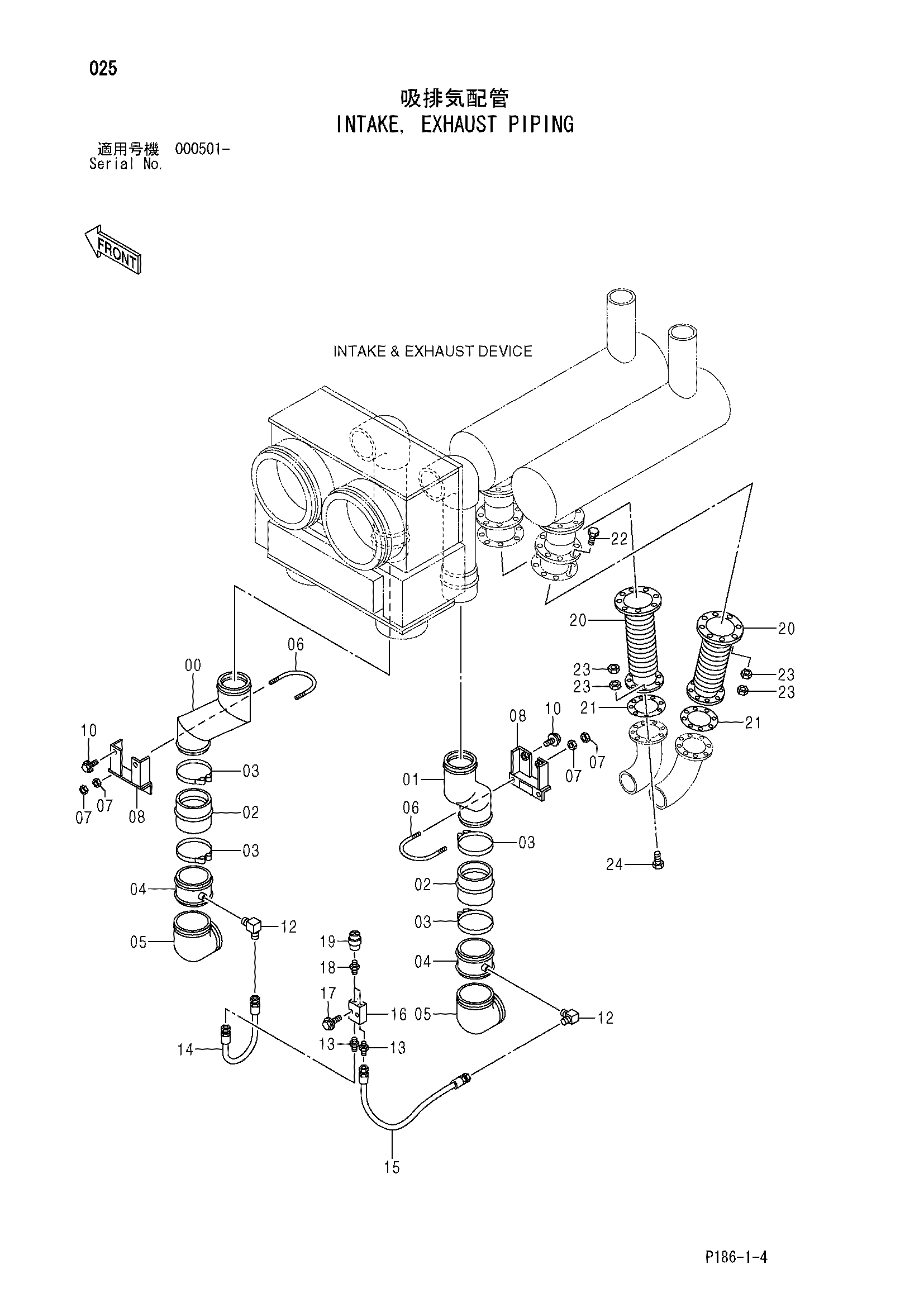

Заводская схема «Впускной, выпускной трубопроводы» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082035 | Трубка | 1 |
| 01 | 8082036 | Трубка | 1 |
| 02 | 4106891 | Резиновый шланг | 2 |
| 03 | 4282499 | Хомут шланга | 4 |
| 04 | 8062288 | Трубка | 2 |
| 05 | 4295089 | Воздушный шланг | 2 |
| 06 | 4275837 | U-образный болт | 2 |
| 07 | J950012 | Гайка | 8 |
| 08 | 9755981 | Кронштейн | 2 |
| 10 | J021240 | Болт с шайбой | 4 |
| 10 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 12 | 4115071 | Угловой штуцер | 2 |
| 13 | 94-1301 | Адаптер | 2 |
| 14 | 4400462 замена: 4484672 | Шланг | 1 |
| 14 | 4484672 | Шланг | 1 |
| 15 | 4400461 замена: 4485120 | Шланг | 1 |
| 15 | 4485120 | Шланг | 1 |
| 16 | 4370130 | Блок | 1 |
| 17 | J011045 | Болт с шайбой | 2 |
| 17 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 18 | 4255811 | Адаптер | 2 |
| 19 | 4224238 замена: 4419601 | Индикатор | 2 |
| 19 | 4419601 | Индикатор | 2 |
| 20 | 4447520 | Трубка | 2 |
| 21 | 4348847 | Прокладка | 2 |
| 22 | J901050 | Болт | 16 |
| 23 | J950010 | Гайка | 64 |
| 24 | J901040 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
