Гидромотор, насос группа — HITACHI EX2500-5

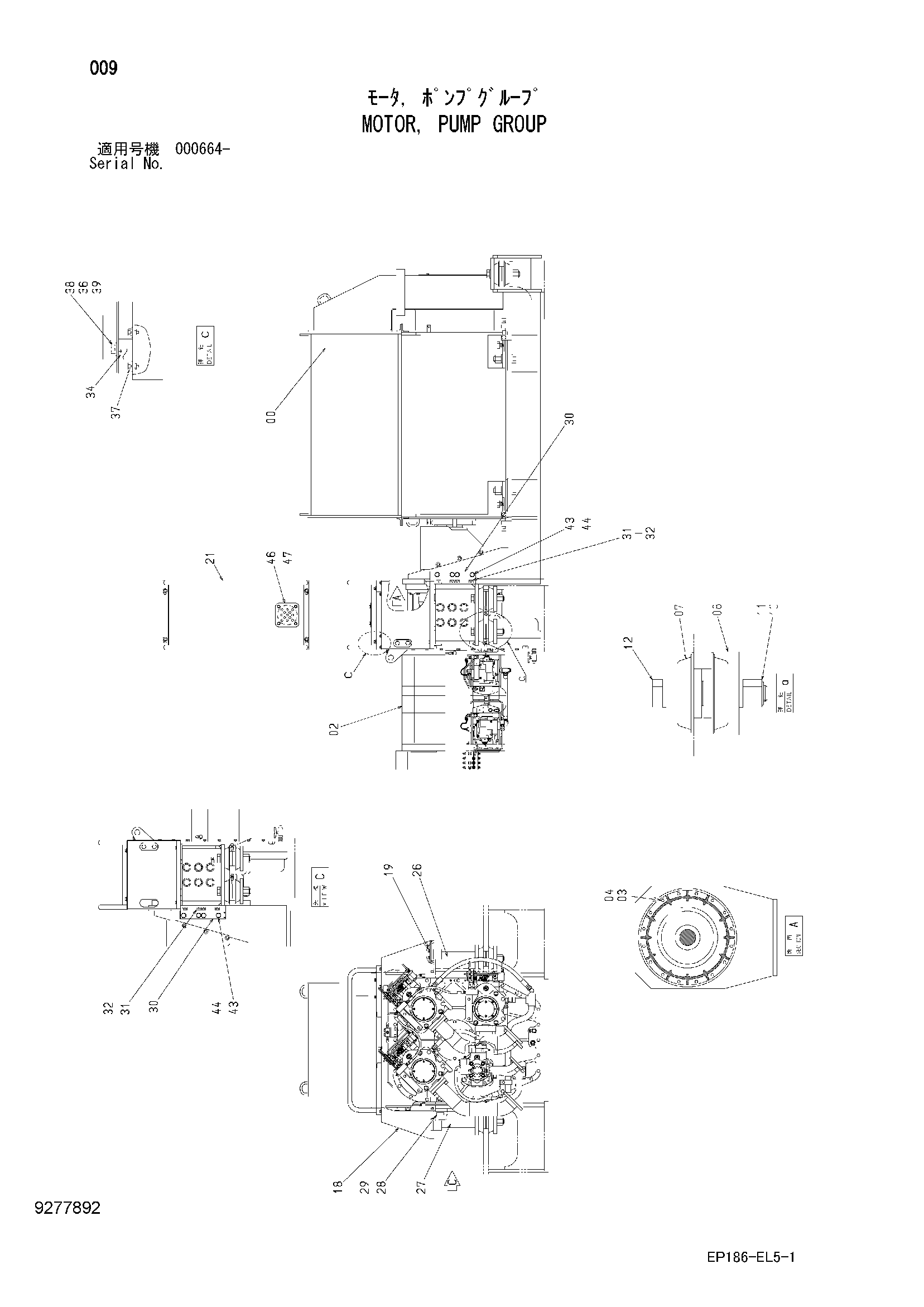

Заводская схема «Гидромотор, насос группа» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J921250 | Болт | 16 |
| 04 | J222012 | Шайба | 16 |
| 07 | 4345248 | Амортизатор | 6 |
| 08 | 4349813 | Пластина | 6 |
| 10 | 4114410 | Шайба | 12 |
| 11 | M663036 | U-образная гайка | 6 |
| 12 | J833619 | Болт | 6 |
| 18 | 7042751 | Ступень | 2 |
| 19 | J271235 | Болт | 8 |
| 21 | 7042762 | Опора | 1 |
| 26 | 7032702 | Кронштейн | 1 |
| 27 | 7032703 | Кронштейн | 1 |
| 28 | J833075 | Болт | 12 |
| 29 | 4114408 | Шайба | 12 |
| 30 | 4371478 | Кронштейн | 2 |
| 31 | 4380040 | Болт | 8 |
| 32 | J219086 | Пружинная шайба | 8 |
| 34 | 4612492 | Резиновая подушка | 4 |
| 36 | A590112 | Плоская шайба | 4 |
| 37 | J271030 | Болт с шайбой | 8 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | J271225 | Болт с шайбой | 4 |
| 38A | J901225 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | J222012 | Шайба | 4 |
| 43 | J931855 | Болт | 8 |
| 44 | A590918 | Пружинная шайба | 8 |
| 46 | 4481219 | Крышка | 1 |
| 47 | J271025 | Болт с шайбой | 4 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
