Продуктион монитор (кабина) — HITACHI EX2500-5

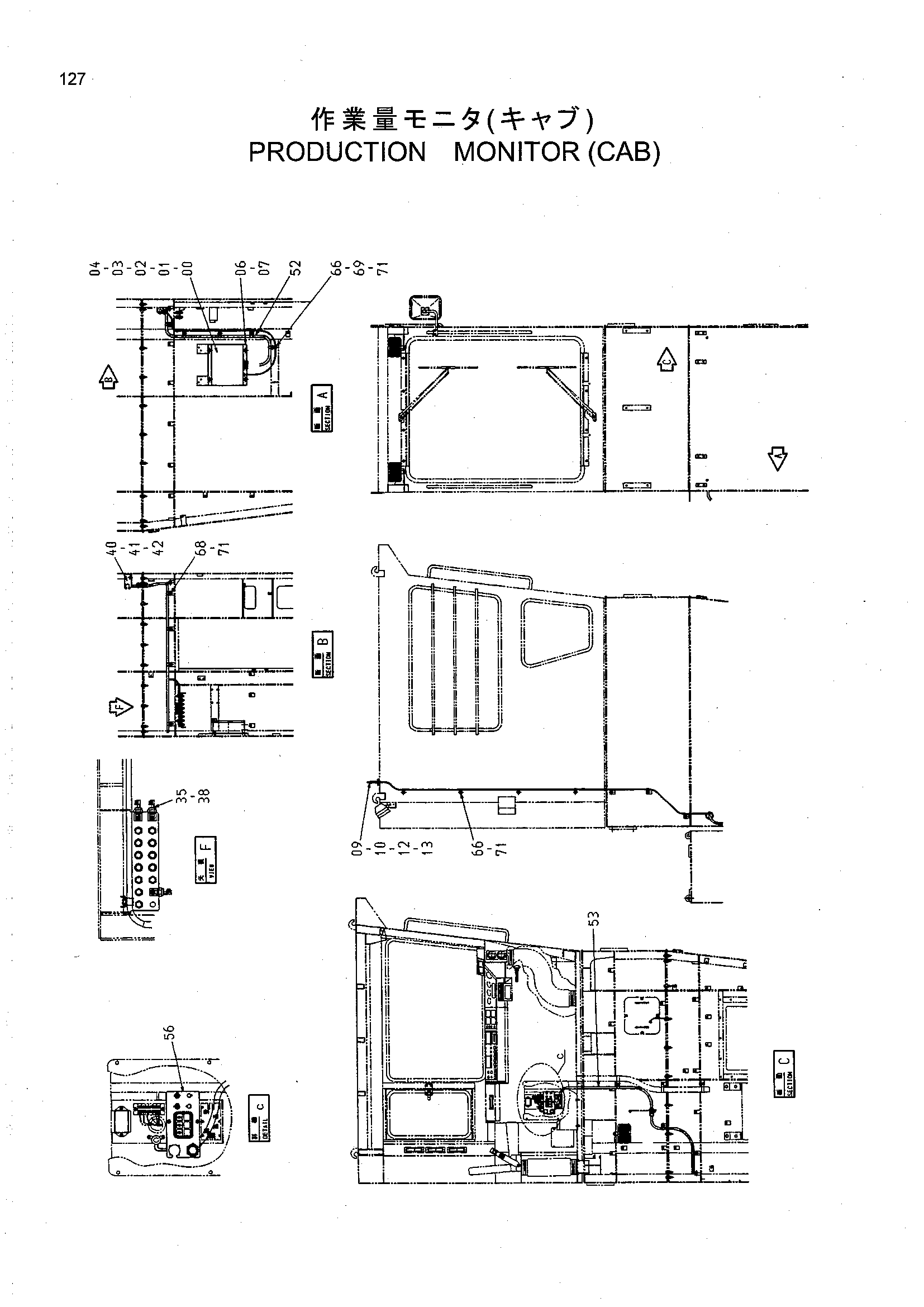

Заводская схема «Продуктион монитор (кабина)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4426094 | Короб управление | 1 |
| 01 | J900830 | Болт | 4 |
| 02 | A590108 | Плоская шайба | 8 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | J230008 | Гайка | 4 |
| 06 | 3093932 | Кронштейн | 1 |
| 07 | J021030 | Болт с шайбой | 4 |
| 09 | 4466118 | Антенна | 2 |
| 10 | J460308 | Винт с шайбой | 6 |
| 12 | 4466124 | Кронштейн | 1 |
| 13 | J011025 | Болт с шайбой | 2 |
| 31 | J932000 | Болт | 8 |
| 35 | 4407932 | Тройник | 3 |
| 38 | 4436535 | Датчик давления | 3 |
| 40 | 4466102 | Кронштейн | 1 |
| 41 | J011025 | Болт с шайбой | 3 |
| 42 | J460316 | Винт с шайбой | 8 |
| 52 | 2047691 | Жгут проводов | 1 |
| 53 | 3093898 | Жгут проводов | 1 |
| 56 | 4466192 | Кронштейн | 1 |
| 66 | 4190276 | Зажим | 12 |
| 68 | 4190274 | Зажим | 14 |
| 69 | 4190263 | Зажим | 5 |
| 71 | J011020 | Болт с шайбой | 35 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
