Кондиционер (1) — HITACHI EX2500-5

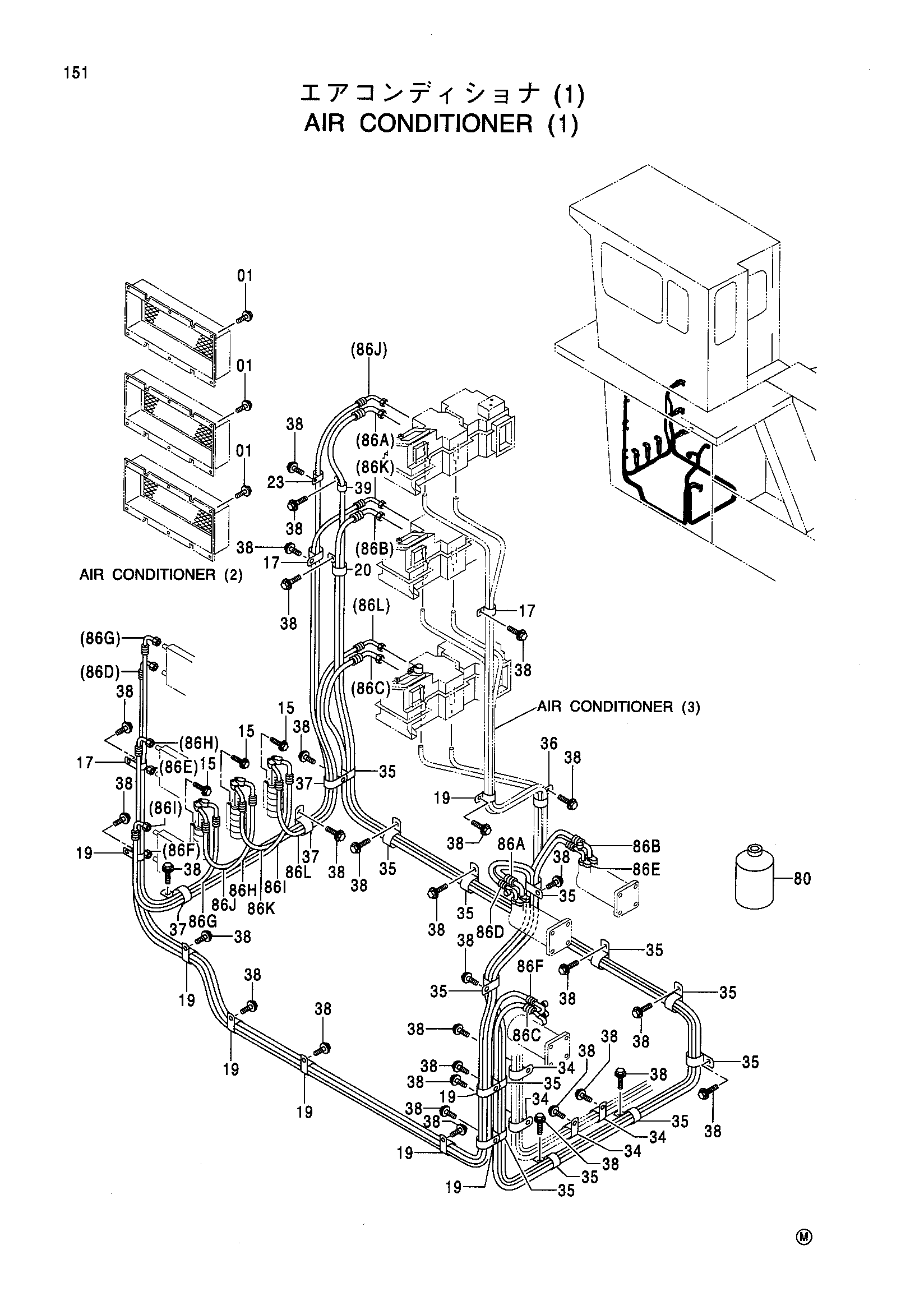

Заводская схема «Кондиционер (1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011025 | Болт с шайбой | 42 |
| 15 | J010816 | Болт с шайбой | 6 |
| 17 | 4190282 | Зажим | 3 |
| 19 | 4190291 | Зажим | 2 |
| 20 | 4192034 | Зажим | 1 |
| 23 | 4190273 | Зажим | 1 |
| 34 | 4190263 | Зажим | 4 |
| 35 | 4190265 | Зажим | 12 |
| 36 | 4193848 | Зажим | 7 |
| 37 | 4190291 | Зажим | 3 |
| 38 | J011020 | Болт с шайбой | 29 |
| 39 | 4190263 | Зажим | 1 |
| 80 | 4347644 | GAS | 15 |
| 86A | 4475443 | Шланг радиатора | 1 |
| 86B | 4475444 | Шланг радиатора | 1 |
| 86C | 4475445 | Шланг радиатора | 1 |
| 86D | 4475446 | Шланг радиатора | 1 |
| 86E | 4475447 | Шланг радиатора | 1 |
| 86F | 4475448 | Шланг радиатора | 1 |
| 86G | 4455523 | Шланг радиатора | 1 |
| 86H | 4455524 | Шланг радиатора | 1 |
| 86I | 4455525 | Шланг радиатора | 1 |
| 86J | 4359969 | Шланг радиатора | 1 |
| 86K | 4359971 | Шланг радиатора | 1 |
| 86L | 4359968 | Шланг радиатора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
