Трубопроводы системы смазки (2)(поворот подшипник.) — HITACHI EX2500-5

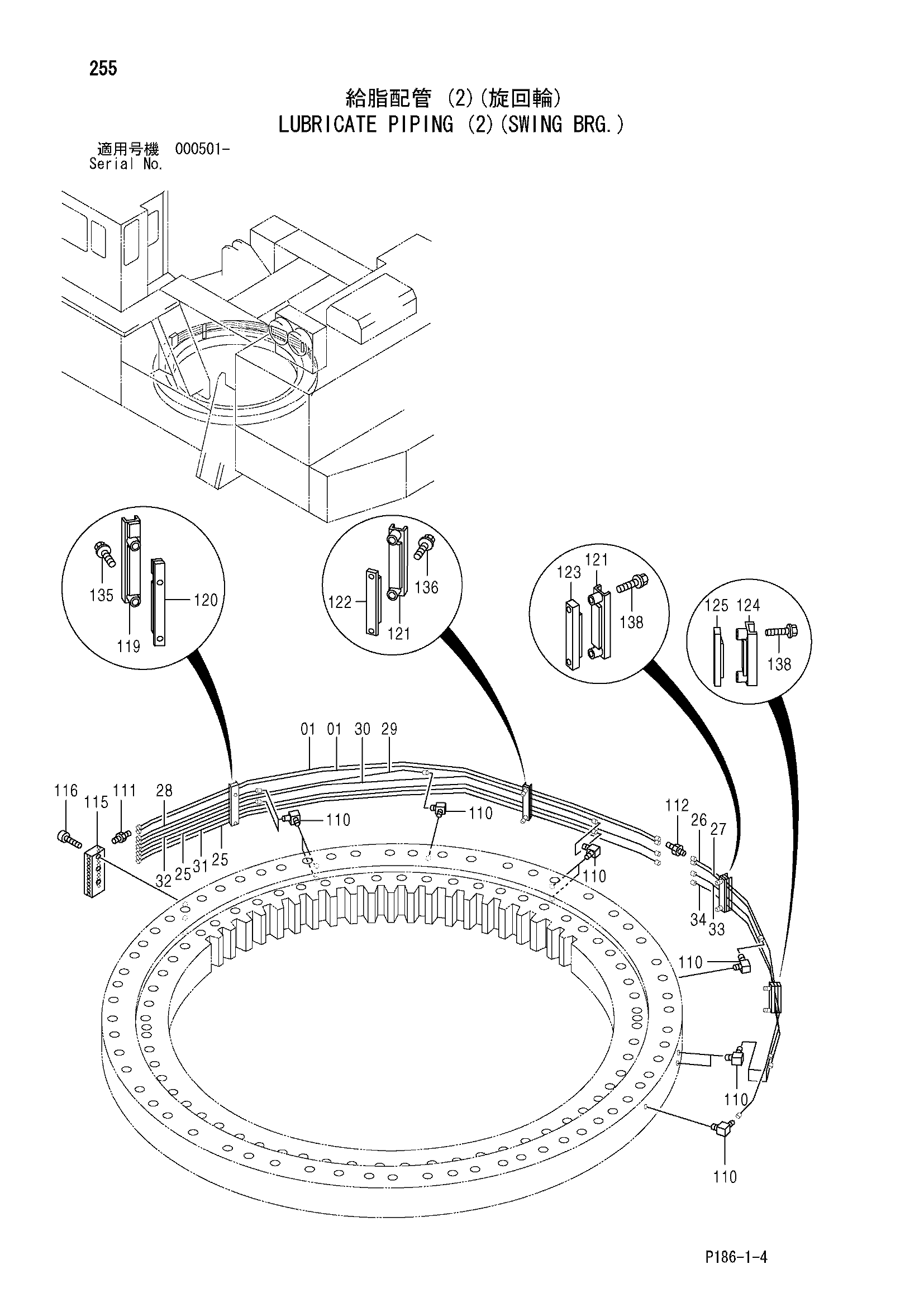

Заводская схема «Трубопроводы системы смазки (2)(поворот подшипник.)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3073043 | Трубка | 2 |
| 25 | 3073060 | Трубка | 2 |
| 26 | 3073044 | Трубка | 1 |
| 26 | 3109909 | Трубка | 1 |
| 27 | 4353354 | Трубка | 1 |
| 27 | 4667655 | Трубка | 1 |
| 28 | 4353355 | Трубка | 1 |
| 29 | 3073046 | Трубка | 1 |
| 29 | 3109910 | Трубка | 1 |
| 30 | 3073048 | Трубка | 1 |
| 31 | 3073050 | Трубка | 1 |
| 32 | 4353356 | Трубка | 1 |
| 33 | 3073054 | Трубка | 1 |
| 34 | 3073055 | Трубка | 1 |
| 110 | 4097666 | Угловой штуцер | 9 |
| 111 | 4119986 | Адаптер | 9 |
| 112 | 4099282 | Адаптер | 4 |
| 115 | 4353243 | Блок | 1 |
| 116 | M341250 | Болт с внутренним шестигранником | 3 |
| 119 | 9745088 | Хомут | 1 |
| 120 | 9745089 | Хомут | 1 |
| 121 | 9745090 | Хомут | 2 |
| 122 | 9745091 | Хомут | 1 |
| 123 | 9745092 | Хомут | 1 |
| 124 | 9745095 | Хомут | 1 |
| 125 | 9745094 | Хомут | 1 |
| 135 | J011030 | Болт с шайбой | 2 |
| 135 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 136 | J011040 | Болт с шайбой | 2 |
| 136 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 138 | J011050 | Болт с шайбой | 4 |
| 138 | J271050 замена: J901050 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
