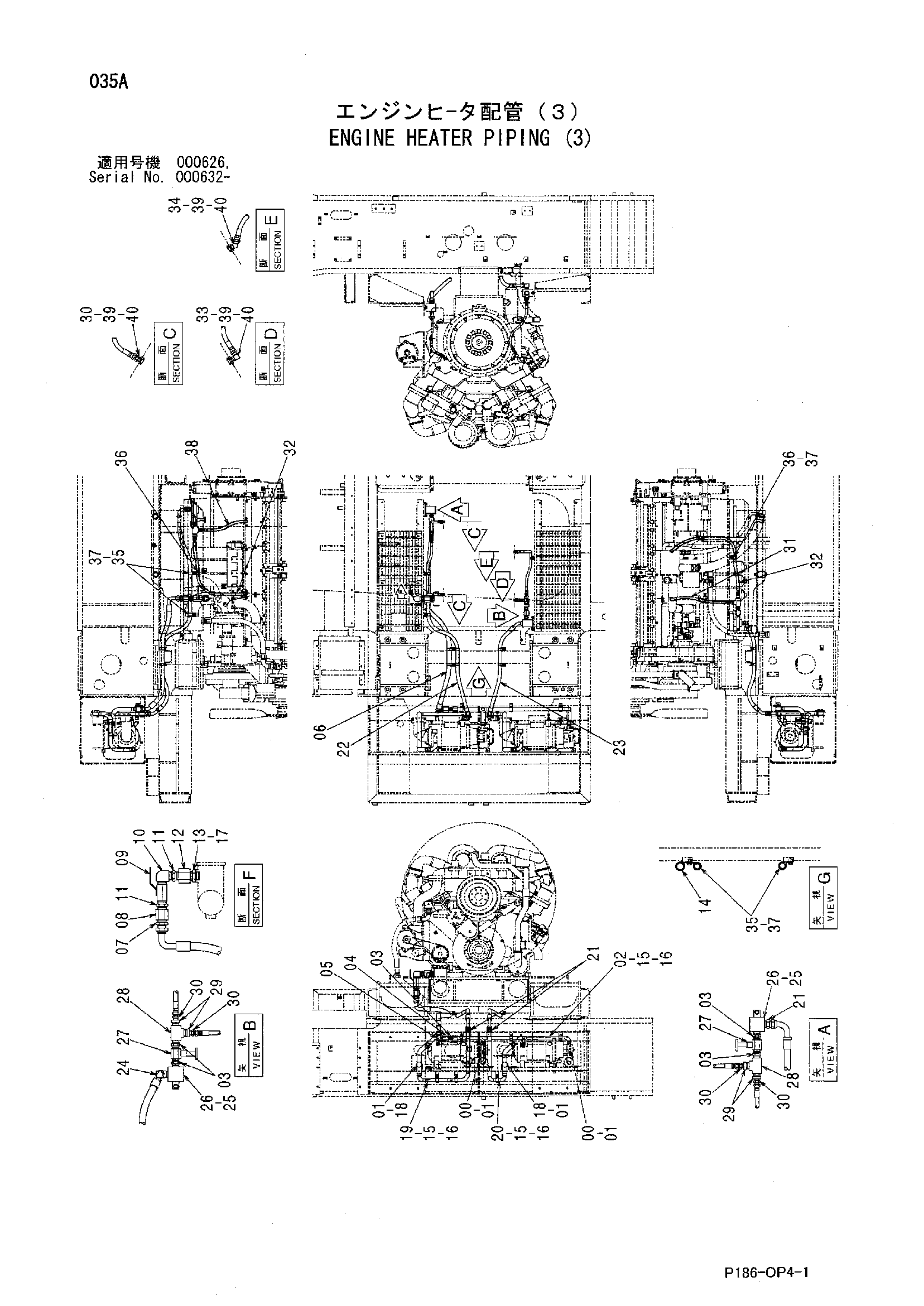

Двигатель отопитель трубопроводы (3) — HITACHI EX2500-5

Заводская схема «Двигатель отопитель трубопроводы (3)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4660864	Водяной шланг	2
01	4296061	Хомут шланга	8
02	9767244	Трубка водяной	1
03	94-1705	Адаптер	5
04	94-0692	Разъём	1
05	94-1406	Угловой штуцер	1
06	4664636	Шланг	1
07	94-1306	Адаптер	1
08	94-0680	Разъём S	1
09	4134334	Шаровой клапан	1
10	94-0635	Угловой штуцер	1
11	94-1706	Адаптер	2
12	94-0694	Переходник S	1
13	4449014	Адаптер	1
14	4190291	Зажим	2
15	4053598	Хомут трубки	8
16	J271265	Болт с шайбой	8
16A	J901265	Болт	1
16B	J222012	Шайба	1
17	4449071	Уплотнительное кольцо	1
18	4656538	Водяной шланг	2
19	9767245	Трубка водяной	1
20	9767246	Трубка водяной	1
21	94-1305	Адаптер	3
22	4664638	Шланг	1
23	4664637	Шланг	1
24	94-1405	Угловой штуцер	1
25	8106907	Блок	2
26	J271020	Болт с шайбой	4
26A	J901020	Болт	1
26B	J222010	Шайба	1
27	4177416	Запорный клапан	2
28	94-0664	Тройник	2
29	94-1610	Переходник	4
30	94-1303	Адаптер	6
31	4664639	Шланг	1
32	4664618	Шланг	2
33	94-1403	Угловой штуцер	1
34	94-1503	Угловой штуцер	1
35	4190264	Зажим	6
36	4190274	Зажим	2
37	J271025	Болт с шайбой	7
37A	J901025	Болт	1
37B	J222010	Шайба	1
38	4668408	Шланг	1
39	8109231	Адаптер	4
40	4664584	Уплотнительное кольцо	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
