Водяной сепаратор фильтр (базовый машина) — HITACHI EX2500-5

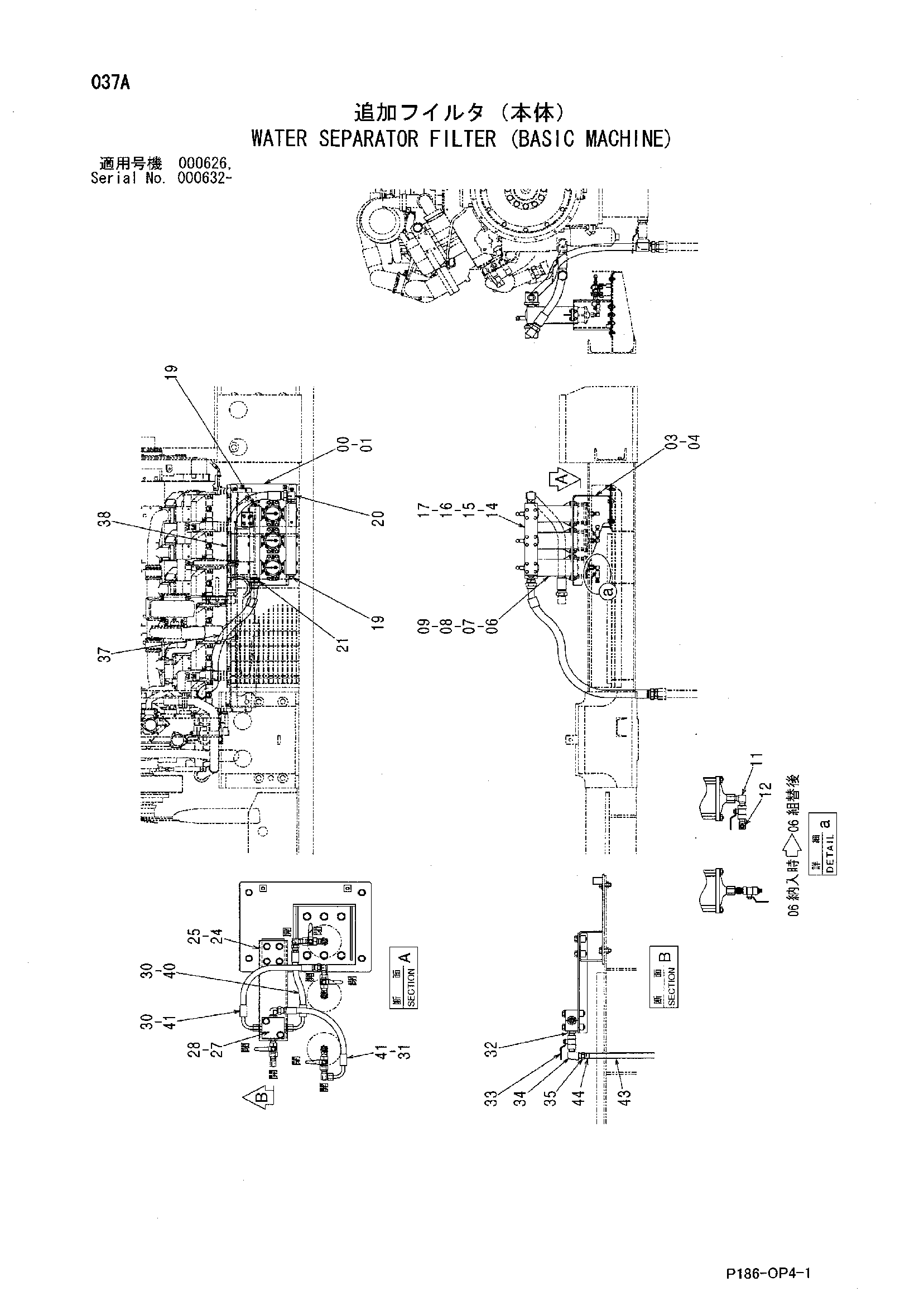

Заводская схема «Водяной сепаратор фильтр (базовый машина)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107732 | Кронштейн | 1 |
| 01 | J281030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | 7051932 | Кронштейн | 1 |
| 04 | J271235 | Болт с шайбой | 6 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4380402 | Сепаратор | 3 |
| 07 | J901040 | Болт | 12 |
| 08 | A590910 | Пружинная шайба | 12 |
| 09 | J950010 | Гайка | 12 |
| 11 | 4223920 | Угловой штуцер | 3 |
| 12 | 4154657 | Угловой штуцер | 3 |
| 14 | 3094955 | Коллектор | 2 |
| 15 | J901090 | Болт | 24 |
| 16 | A590910 | Пружинная шайба | 24 |
| 17 | J950010 | Гайка | 24 |
| 19 | 94-2026 | Пробка | 2 |
| 20 | 94-1407 | Угловой штуцер | 1 |
| 21 | 94-1307 | Адаптер | 1 |
| 24 | 8107736 | Кронштейн | 1 |
| 25 | J271030 | Болт с шайбой | 4 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4663932 | Коллектор | 1 |
| 28 | J271065 | Болт с шайбой | 2 |
| 28A | J901065 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | A852133 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852333 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4229648 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 94-4027 | Клапан | 1 |
| 34 | 94-0631 | Угловой штуцер | 1 |
| 35 | 4055651 | Адаптер | 1 |
| 37 | 4663937 | Шланг | 1 |
| 38 | 4663938 | Шланг | 1 |
| 40 | 4450215 | Шланг | 1 |
| 41 | 4454395 | Шланг | 2 |
| 43 | 4433310 | Виниловый шланг | 1 |
| 44 | 4514700 | Зажим шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
