Разъём опора — HITACHI EX2500-5

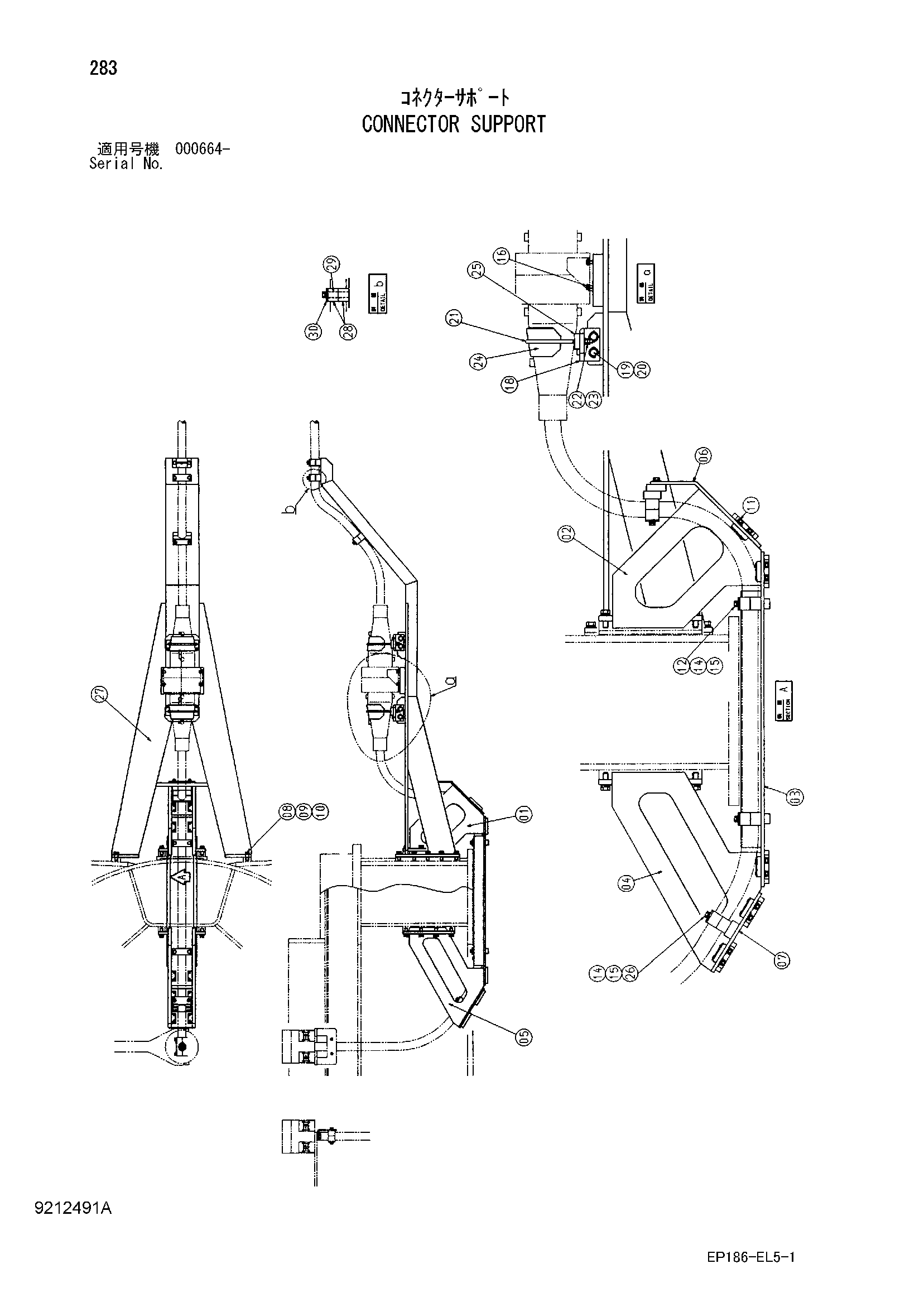

Заводская схема «Разъём опора» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8064993 | Кронштейн | 1 |
| 02 | 8064994 | Кронштейн | 1 |
| 03 | 8065001 | Защитный кожух | 1 |
| 04 | 8065002 | Кронштейн | 1 |
| 05 | 8065003 | Кронштейн | 1 |
| 06 | 8065004 | Крышка | 1 |
| 07 | 9745995 | Крышка | 1 |
| 08 | J912055 | Болт | 26 |
| 09 | A590920 | Пружинная шайба | 26 |
| 10 | A590120 | Плоская шайба | 26 |
| 11 | J281235 | Болт с шайбой | 22 |
| 11A | J901235 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | J901204 | Болт | 10 |
| 14 | A590912 | Пружинная шайба | 14 |
| 15 | A590112 | Плоская шайба | 14 |
| 16 | J271040 | Болт с шайбой | 4 |
| 16A | J901040 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 8065383 | Кронштейн | 2 |
| 19 | J901645 | Болт | 4 |
| 20 | 4087197 | Шайба | 4 |
| 21 | 4365737 | U-образный болт | 2 |
| 22 | J950012 | Гайка | 8 |
| 23 | J222012 | Шайба | 4 |
| 24 | 4365745 | Резиновая прокладка | 2 |
| 25 | 4365744 | Резиновая прокладка | 2 |
| 26 | J901202 | Болт | 4 |
| 27 | 6020901 | Опора | 1 |
| 28 | 4472329 | Хомут трос | 14 |
| 29 | 4472406 | Проставка | 14 |
| 30 | 4472562 | Пластина | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
