Ковш трубопроводы системы смазки (экскаватор: рукоять): 2 — HITACHI EX2500-5

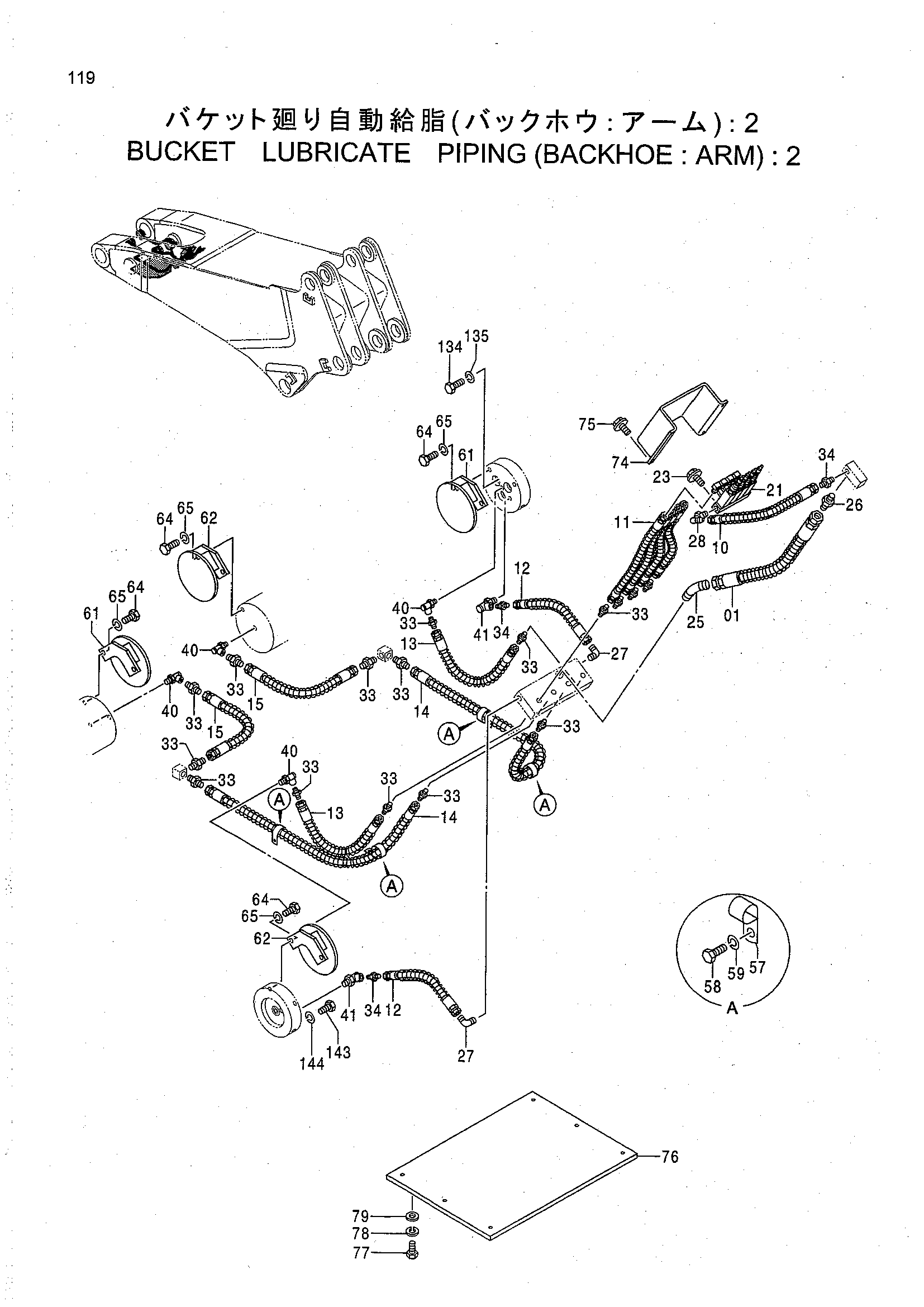

Заводская схема «Ковш трубопроводы системы смазки (экскаватор: рукоять): 2» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4464725 | Шланг | 1 |
| 10 | 4464726 | Шланг | 1 |
| 11 | 4464727 | Шланг | 4 |
| 12 | 4464728 | Шланг | 2 |
| 13 | 4464729 | Шланг | 2 |
| 14 | 4464730 | Шланг | 2 |
| 15 | 4464731 | Шланг | 2 |
| 21 | 4411373 | Клапан | 1 |
| 23 | J010845 | Болт с шайбой | 3 |
| 25 | 4190248 | Угловой штуцер | 1 |
| 26 | 4221278 | Адаптер | 1 |
| 27 | 4154657 | Угловой штуцер | 2 |
| 28 | 4154671 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4154651 | Адаптер | 16 |
| 34 | 4215650 | Адаптер | 3 |
| 40 | 4303480 | Соединение свивел | 4 |
| 41 | 4188721 | Соединение свивел | 2 |
| 57 | 4190277 | Зажим | 4 |
| 58 | J901020 | Болт | 4 |
| 59 | A590910 | Пружинная шайба | 4 |
| 61 | 8085125 | Защитный кожух | 2 |
| 62 | 8074495 | Защитный кожух | 2 |
| 64 | J901635 | Болт | 8 |
| 65 | A590916 | Пружинная шайба | 8 |
| 74 | 4411734 | Крышка | 1 |
| 75 | J011020 | Болт с шайбой | 4 |
| 76 | 8085138 | Крышка | 1 |
| 77 | J922050 | Болт | 6 |
| 78 | A590920 | Пружинная шайба | 6 |
| 79 | A590120 | Плоская шайба | 6 |
| 134 | J901645 | Болт | 3 |
| 135 | A590916 | Пружинная шайба | 3 |
| 143 | J901645 | Болт | 3 |
| 144 | A590916 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
