Пилотные гидролинии (1)(кабина платформа) — HITACHI EX2500-5

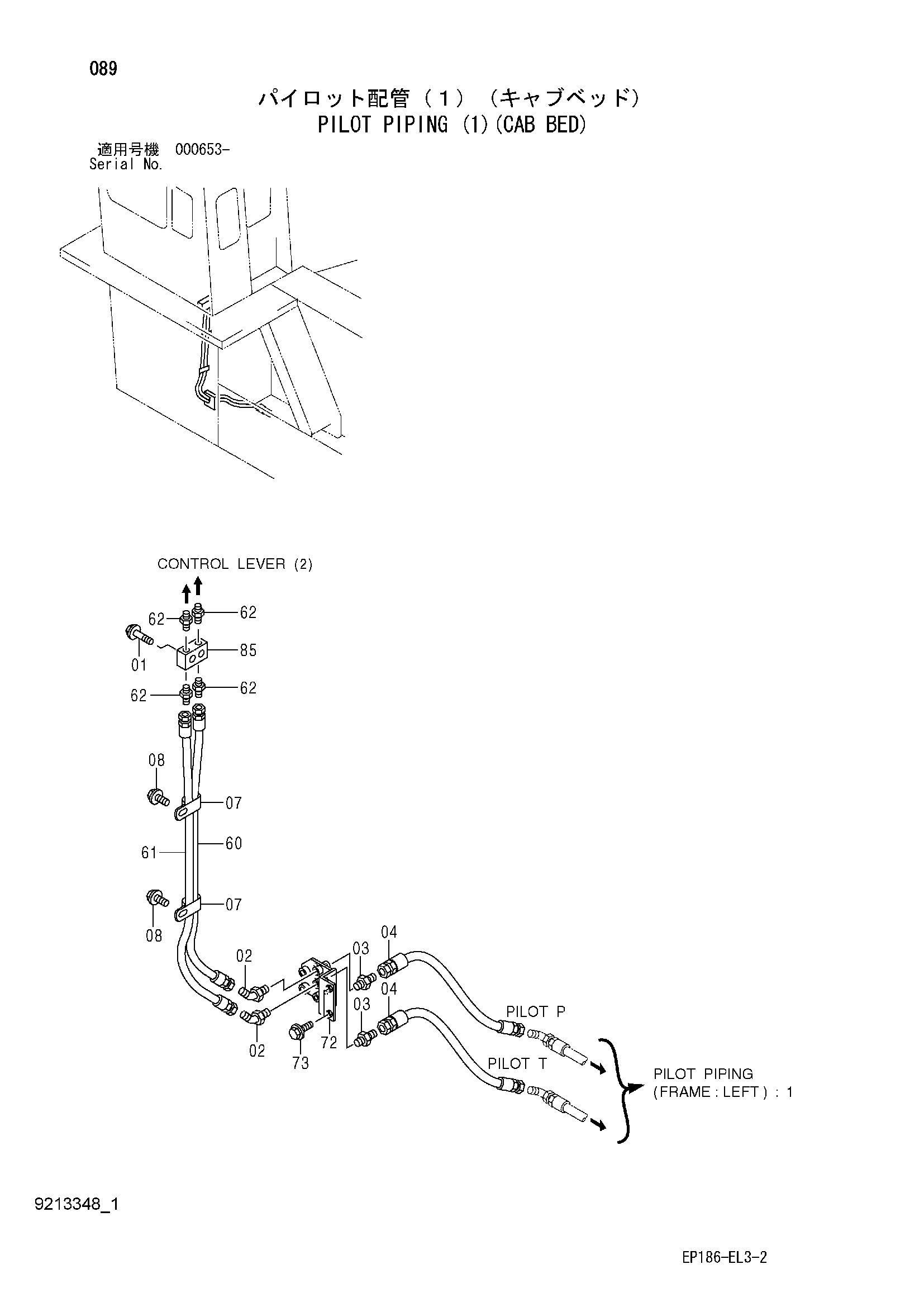

Заводская схема «Пилотные гидролинии (1)(кабина платформа)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271055 | Болт с шайбой | 2 |
| 01A | J901055 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A852244 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852144 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4353867 | Шланг | 2 |
| 07 | 4190266 | Зажим | 2 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 60 | 4372098 | Шланг | 1 |
| 61 | 4372099 | Шланг | 1 |
| 62 | A852144 | Адаптер | 4 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 72 | 8082488 | Панель | 1 |
| 73 | J271030 | Болт с шайбой | 2 |
| 73A | J901030 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 85 | 4352253 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
