Трос реел в сборе — HITACHI EX2500-5

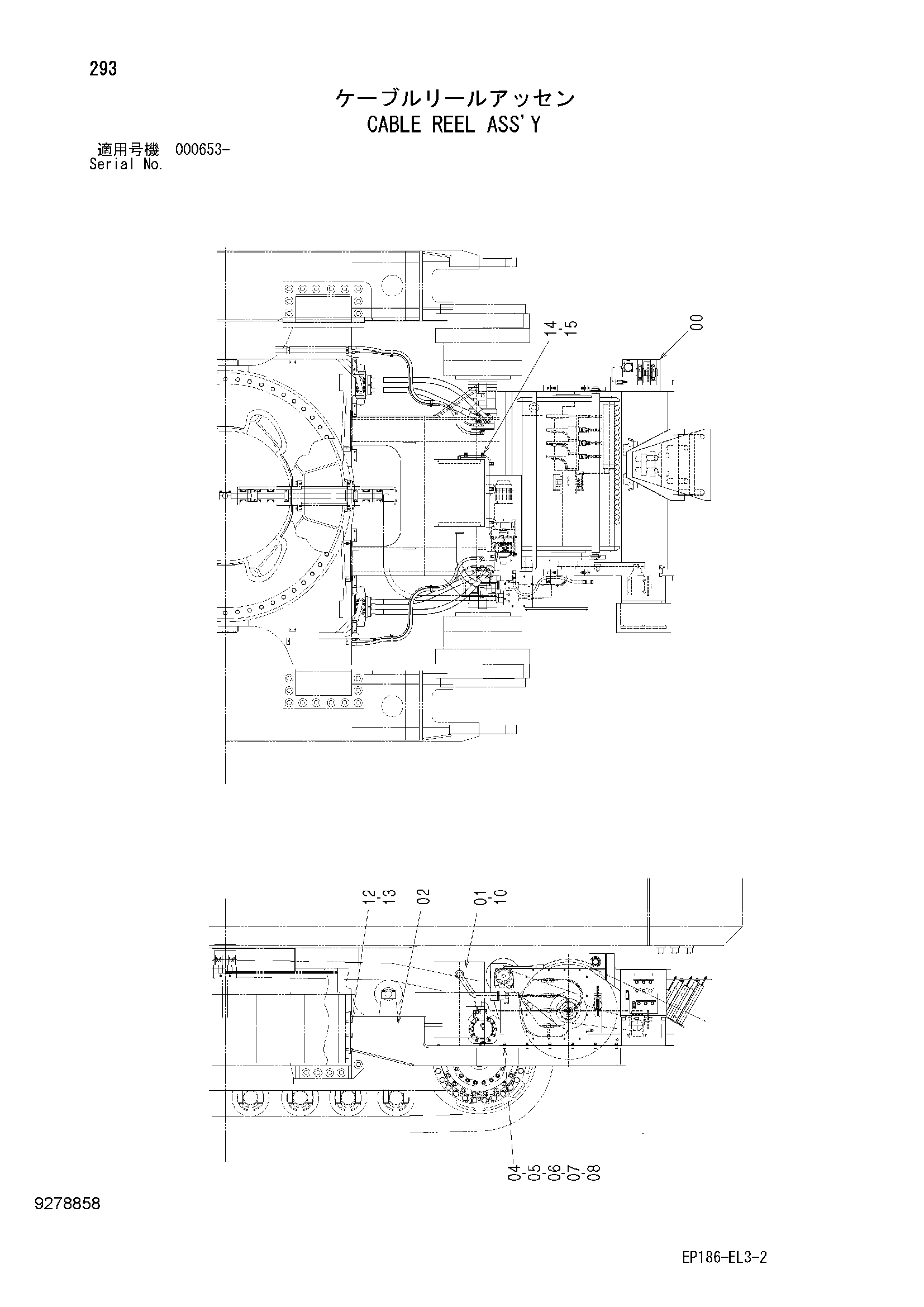

Заводская схема «Трос реел в сборе» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4676752 | Реел трос | 1 |
| 01 | 4677583 | Трансформер | 1 |
| 01B | 4670865 | Трансформер | 1 |
| 02 | 5010273 | Рама | 1 |
| 04 | J921660 | Болт | 12 |
| 05 | J21865 | Шайба уклон | 12 |
| 06 | A590916 | Пружинная шайба | 12 |
| 07 | A590116 | Плоская шайба | 12 |
| 08 | J950016 | Гайка | 12 |
| 10 | J271060 | С шайбой болт | 4 |
| 10A | J901060 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J932760 | Болт | 12 |
| 13 | J222027 | Шайба | 12 |
| 14 | 4190253 | Зажим | 10 |
| 15 | J271025 | Болт с шайбой | 6 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
