Электрооборудование (6600V) — HITACHI EX2500-5

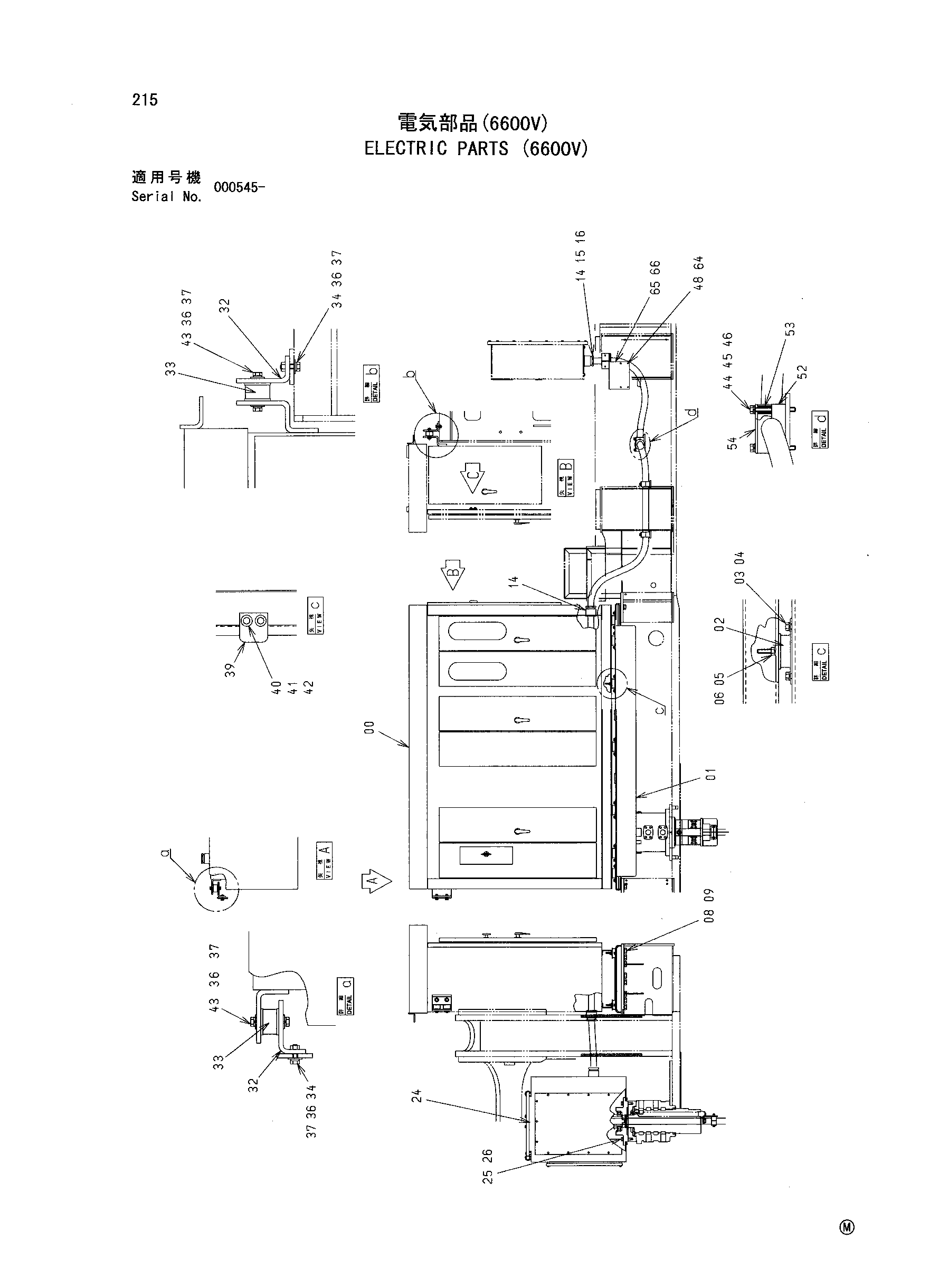

Заводская схема «Электрооборудование (6600V)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611812 | Кубикле | 1 |
| 01 | 7042170 | Платформа | 1 |
| 02 | 4115000 | Амортизатор | 14 |
| 03 | J901220 | Болт | 28 |
| 04 | A590912 | Пружинная шайба | 28 |
| 05 | J950012 | Гайка | 14 |
| 06 | A590912 | Пружинная шайба | 14 |
| 08 | J833080 | Болт | 16 |
| 09 | 4114408 | Шайба | 16 |
| 14 | 4363709 | Гланд трос | 3 |
| 15 | 4614086 | Пластина | 1 |
| 16 | 4369516 | Манжета | 1 |
| 24 | 4613305 | Кольцо слип | 1 |
| 25 | J912080 | Болт | 6 |
| 26 | A590920 | Пружинная шайба | 6 |
| 32 | 8065420 | Кронштейн | 2 |
| 33 | 4088986 | Резиновая прокладка | 4 |
| 34 | J901445 | Болт | 4 |
| 36 | A590914 | Пружинная шайба | 12 |
| 37 | J217084 | Шайба | 12 |
| 39 | 4365962 | Кронштейн | 1 |
| 40 | J901030 | Болт | 2 |
| 41 | A590910 | Пружинная шайба | 2 |
| 42 | J217083 | Шайба | 2 |
| 43 | M351425 | Болт с внутренним шестигранником | 8 |
| 44 | J901204 | Болт | 12 |
| 45 | A590912 | Пружинная шайба | 12 |
| 46 | A590112 | Плоская шайба | 12 |
| 48 | J271235 | Болт с шайбой | 4 |
| 52 | 4472329 | Хомут трос | 12 |
| 53 | 4472406 | Проставка | 12 |
| 54 | 4472562 | Пластина | 6 |
| 64 | 8089132 | Кронштейн | 1 |
| 65 | 9759335 | Кронштейн | 1 |
| 66 | J271235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
