Всасывающие трубопроводы — HITACHI EX2500-5

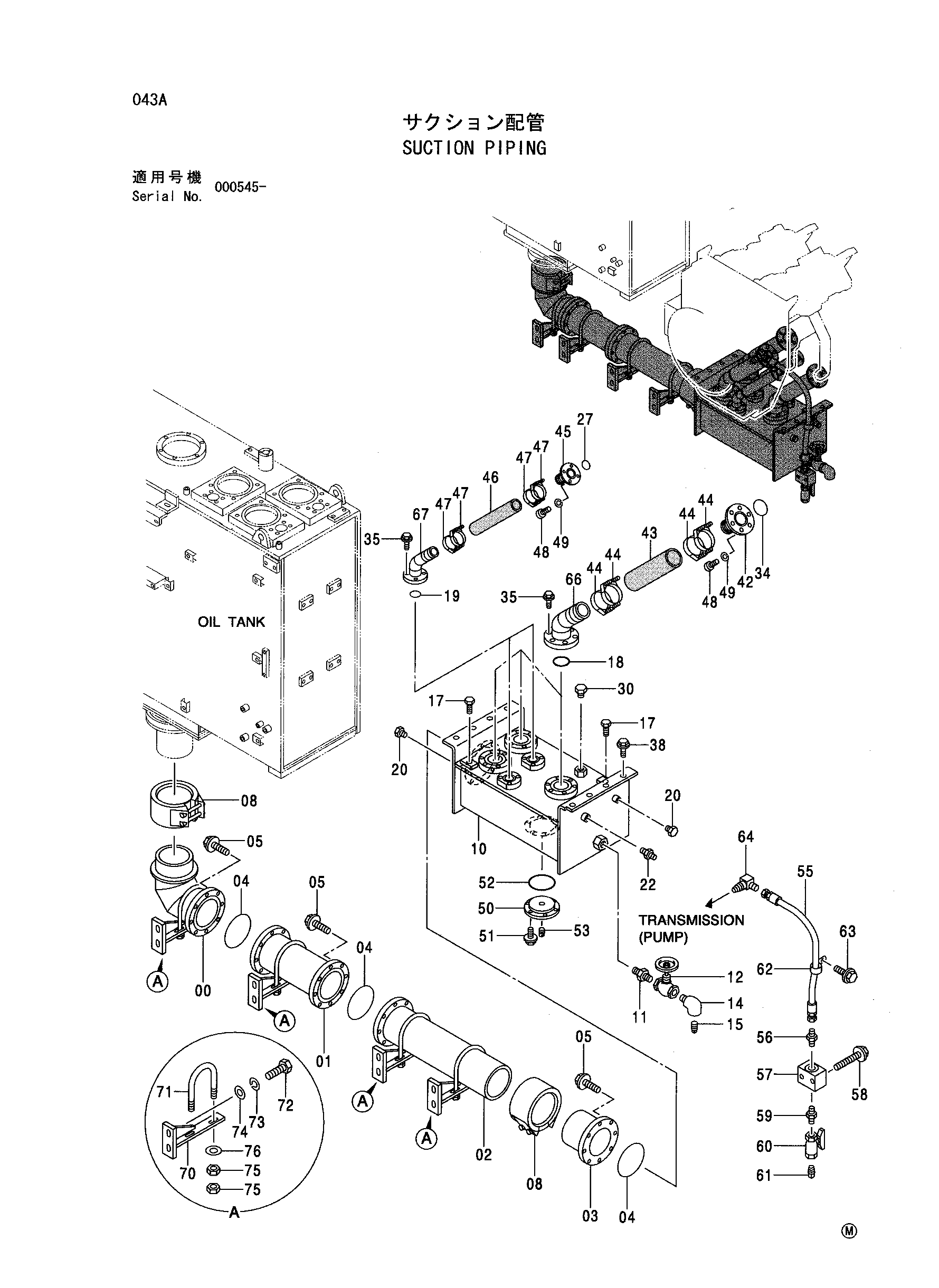

Заводская схема «Всасывающие трубопроводы» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082034 | Трубка | 1 |
| 01 | 8082119 | Трубка | 1 |
| 02 | 9755715 | Трубка | 1 |
| 03 | 9755714 | Трубка | 1 |
| 04 | A810220 | Уплотнительное кольцо | 3 |
| 05 | J011240 | Болт с шайбой | 24 |
| 08 | 4445225 | Муфта | 2 |
| 10 | 6019612 | Коллектор | 1 |
| 11 | 4367254 | Адаптер | 1 |
| 11A | 4037888 | Уплотнительное кольцо | 1 |
| 12 | 4049927 | Клапан | 1 |
| 14 | 94-0636 | Угловой штуцер | 1 |
| 15 | 94-2028 | Пробка | 1 |
| 17 | J901220 | Болт | 2 |
| 18 | A810110 | Уплотнительное кольцо | 3 |
| 19 | A810070 | Уплотнительное кольцо | 2 |
| 20 | 4092534 | Пробка | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4250084 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | A810070 | Уплотнительное кольцо | 2 |
| 30 | 4113926 | Пробка | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | A810110 | Уплотнительное кольцо | 3 |
| 35 | J011240 | Болт с шайбой | 26 |
| 38 | J011230 | Болт с шайбой | 8 |
| 42 | 8064939 | Трубка | 3 |
| 43 | 4362845 | Резиновый шланг | 3 |
| 44 | 4282488 | Хомут шланга | 12 |
| 45 | 8064940 | Трубка | 2 |
| 46 | 4120294 | Резиновый шланг | 2 |
| 47 | 4263764 | Хомут шланга | 8 |
| 48 | M341240 | Болт с внутренним шестигранником | 26 |
| 49 | A590912 | Пружинная шайба | 26 |
| 50 | 4056216 | Крышка | 1 |
| 51 | J011025 | Болт с шайбой | 6 |
| 52 | A810165 | Уплотнительное кольцо | 1 |
| 53 | 94-2012 | Пробка | 1 |
| 55 | 4382550 | Шланг | 1 |
| 56 | 4250084 | Адаптер | 1 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4382428 | Блок | 1 |
| 58 | J011075 | Болт с шайбой | 2 |
| 59 | 4208243 | Адаптер | 1 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | 4203434 | Шаровой клапан | 1 |
| 61 | 94-2025 | Пробка | 1 |
| 62 | 4192035 | Зажим | 1 |
| 63 | J011020 | Болт с шайбой | 1 |
| 64 | 4156433 | Угловой штуцер | 1 |
| 66 | 8074924 | Трубка | 3 |
| 67 | 8074925 | Трубка | 2 |
| 70 | 8082037 | Кронштейн | 4 |
| 71 | 4402325 | U-образный болт | 4 |
| 72 | J931635 | Болт | 8 |
| 73 | A590916 | Пружинная шайба | 8 |
| 74 | J217085 | Шайба | 8 |
| 75 | J950012 | Гайка | 16 |
| 76 | 449490 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
