Рама — HITACHI EX2500-5

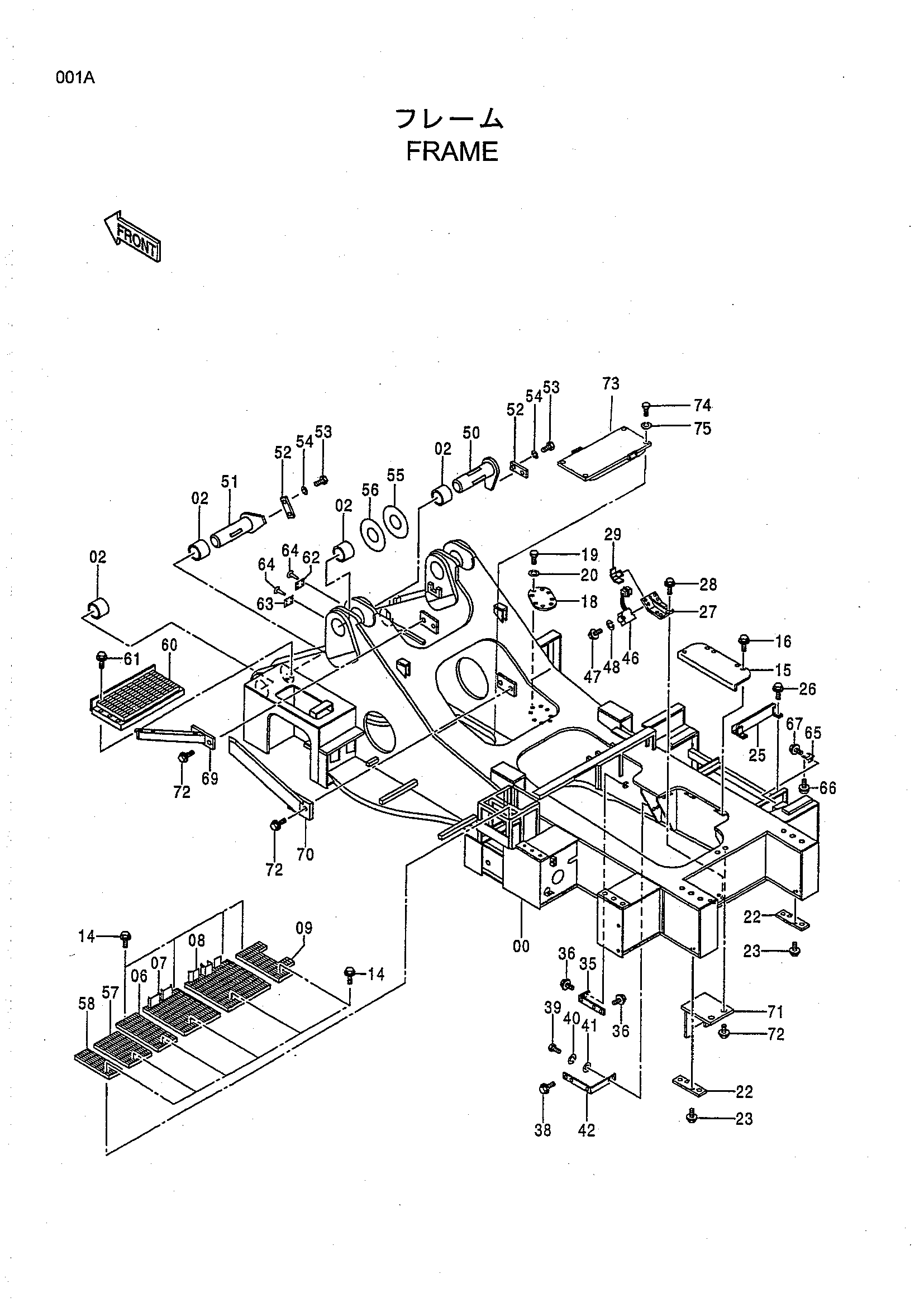

Заводская схема «Рама» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4350314	Втулка	8
06	8085198	Ступень	1
07	8076591	Ступень	1
08	7036714	Ступень	1
09	8076590	Ступень	1
14	J031030	Болт с шайбой	27
15	8084554	Крышка	1
16	J021030	Болт с шайбой	6
18	4350793	Крышка	1
19	J901020	Болт	8
20	A590910	Пружинная шайба	8
22	4345705	Ограничитель	2
23	J011255	Болт с шайбой	4
25	8063873	Кронштейн	1
26	J011230	Болт с шайбой	4
27	8053949	Кронштейн	1
28	J011020	Болт с шайбой	4
29	4298650	Зажим	1
35	9745214	Кронштейн	1
36	J031025	Болт с шайбой	2
38	J031025	Болт с шайбой	1
39	J901020	Болт	2
40	A590910	Пружинная шайба	2
41	J217083	Шайба	2
42	9745953	Кронштейн	1
46	4283028	Сигнализация	1
47	J901000	Болт	2
48	A590910	Пружинная шайба	2
50	8063324	Палец	2
51	8075718	Палец	2
52	4192930	Пластина	4
53	J912450	Болт	8
54	A590924	Пружинная шайба	8
55	4358906	Регулировочная шайба 1.6	2
56	4358907	Регулировочная шайба 2.3	4
57	8076593	Ступень	1
58	8076594	Ступень	1
60	7039298	Ступень	1
61	J021240	Болт с шайбой	6
62	3093100	Неме-плате	1
64	M492964	Приводной винт	8
65	9746431	Кронштейн	1
66	J460320	Винт с шайбой	3
67	J011025	Болт с шайбой	1
69	8084551	Кронштейн	1
70	8084552	Кронштейн	1
71	8084555	Кронштейн	1
72	J011025	Болт с шайбой	6
73	7041398	Ступень	1
74	J932040	Болт	4
75	A590920	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
