Водяной бак в сборе — HITACHI EX2500-5

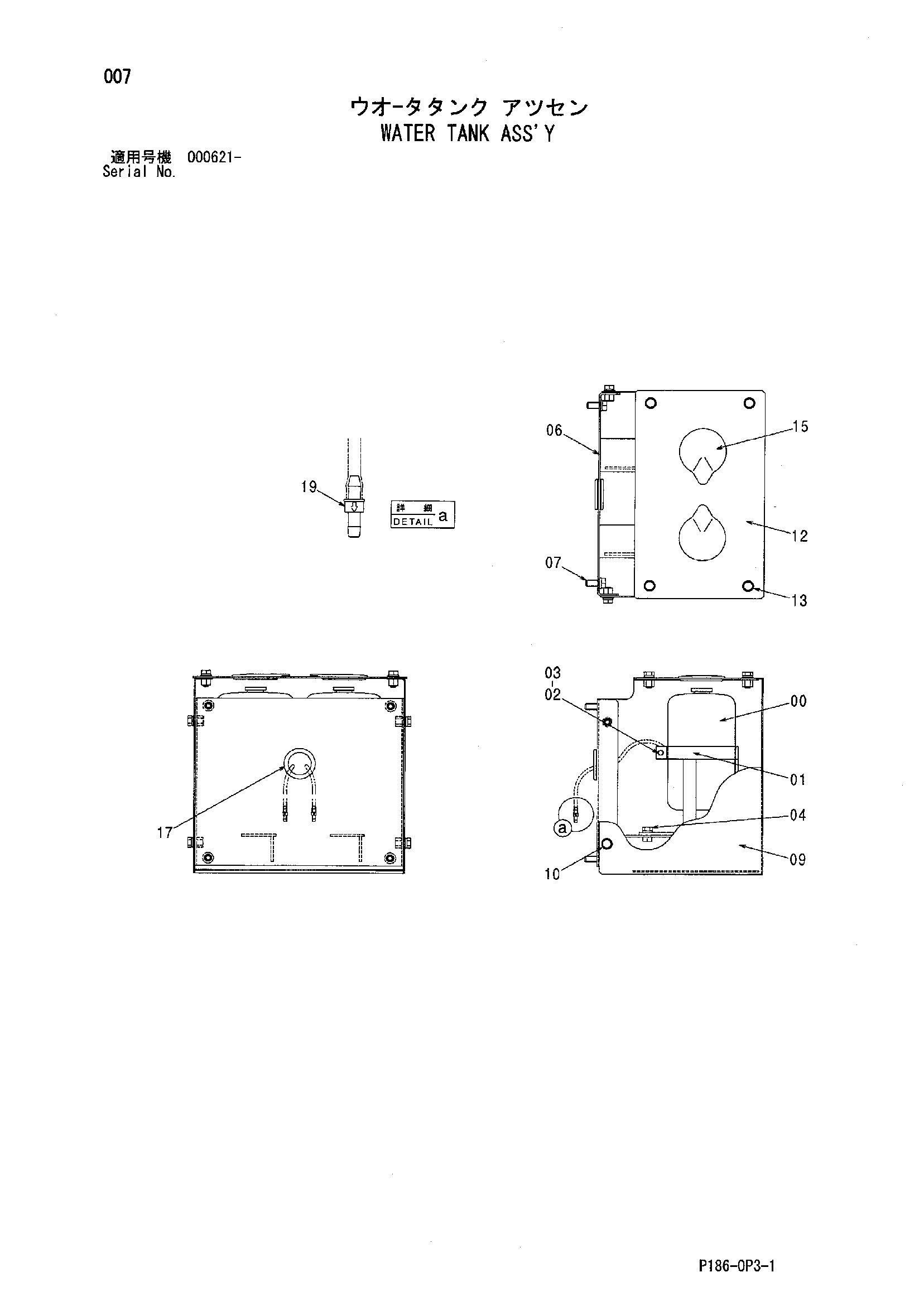

Заводская схема «Водяной бак в сборе» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9207466 | Водяной бак в сборе | 1 | |
| 00 | 4325519 | Бак воды | 2 |
| 00A | 4326095 | Гидромотор | 1 |
| 00B | 4386343 | Манжета | 1 |
| 01 | 8022543 | Кронштейн | 2 |
| 02 | J900640 | Болт | 2 |
| 03 | M500605 | Гайка | 4 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 7041426 | Кронштейн | 1 |
| 07 | J271230 | Болт с шайбой | 4 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 8086219 | Крышка | 1 |
| 10 | J271025 | Болт с шайбой | 4 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4464956 | Крышка | 1 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 3058180 | Резиновая втулка | 2 |
| 17 | 998720 | Резиновая втулка | 1 |
| 19 | 4273335 | Клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
