Трубопроводы системы смазки (передний): 1 <экскаватор> — HITACHI EX2500-5

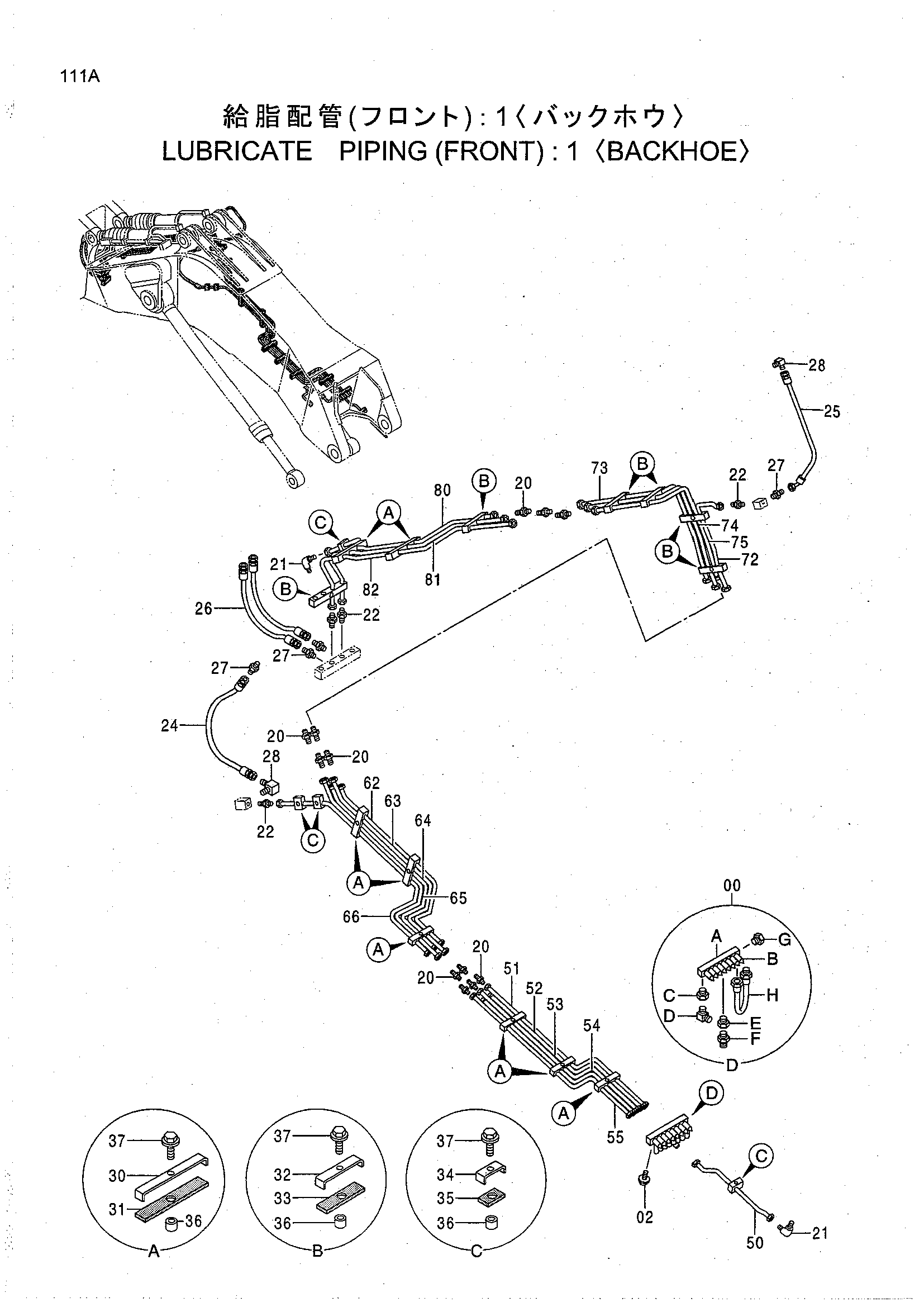

Заводская схема «Трубопроводы системы смазки (передний): 1 <экскаватор>» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4386614 | Клапан | 1 |
| 00A | 4407066 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 8 |
| 00C | 4253567 | Адаптер | 6 |
| 00D | 4097666 | Угловой штуцер | 6 |
| 00E | 4191439 | Адаптер | 6 |
| 00F | J75481 | Пресс-маслёнка | 6 |
| 00G | 4092534 | Пробка | 1 |
| 00H | 4372000 | Трубка | 2 |
| 02 | J010845 | Болт с шайбой | 4 |
| 20 | 4151901 | Адаптер | 12 |
| 21 | 4147587 | Угловой штуцер | 2 |
| 22 | 4122125 | Адаптер | 4 |
| 24 | 4464769 | Шланг | 1 |
| 25 | 4464770 | Шланг | 1 |
| 26 | 4464771 | Шланг | 2 |
| 27 | 4154651 | Адаптер | 4 |
| 28 | 4154656 | Угловой штуцер | 2 |
| 30 | 4358669 | Хомут | 8 |
| 31 | 4358673 | Резиновая прокладка | 8 |
| 32 | 4273720 | Хомут | 6 |
| 33 | 4273721 | Резиновая прокладка | 6 |
| 34 | 4269656 | Хомут | 4 |
| 35 | 4269657 | Резиновая прокладка | 4 |
| 36 | 4269658 | Проставка | 18 |
| 37 | J011030 | Болт с шайбой | 18 |
| 50 | 4461840 | Трубка | 1 |
| 51 | 3093246 | Трубка | 1 |
| 52 | 3093253 | Трубка | 1 |
| 53 | 3093254 | Трубка | 1 |
| 54 | 3093255 | Трубка | 1 |
| 55 | 3093256 | Трубка | 1 |
| 62 | 3093257 | Трубка | 1 |
| 63 | 3093270 | Трубка | 1 |
| 64 | 3093271 | Трубка | 1 |
| 65 | 3093272 | Трубка | 1 |
| 66 | 3093273 | Трубка | 1 |
| 72 | 3093218 | Трубка | 1 |
| 73 | 3093219 | Трубка | 1 |
| 74 | 3093137 | Трубка | 1 |
| 75 | 3093140 | Трубка | 1 |
| 80 | 3093317 | Трубка | 1 |
| 81 | 3093318 | Трубка | 1 |
| 82 | 3093319 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
