Трос реел привод — HITACHI EX2500-5

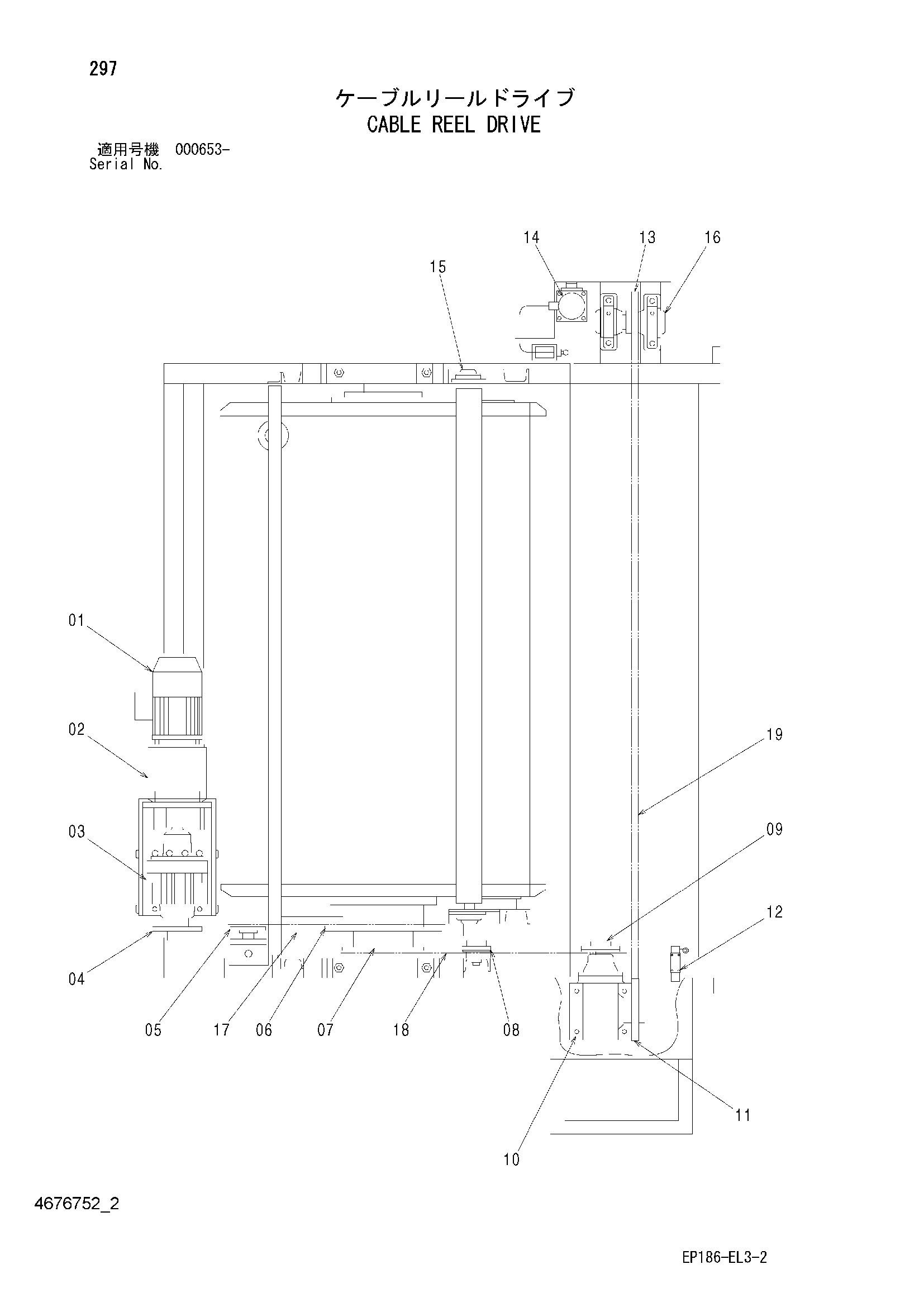

Заводская схема «Трос реел привод» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4684129 | Гидромотор | 1 |
| 02 | 4684130 | Быстросъёмное устройство | 1 |
| 03 | 4684131 | Трансмиссия | 1 |
| 04 | 4684132 | Звёздочка | 1 |
| 05 | 4684133 | Шкив тенсион | 1 |
| 06 | 4684134 | Звёздочка | 1 |
| 07 | 4684135 | Звёздочка | 1 |
| 08 | 4684136 | Шкив тенсион | 1 |
| 09 | 4684137 | Звёздочка | 1 |
| 10 | 4684138 | Трансмиссия | 1 |
| 11 | 4684139 | Звёздочка | 1 |
| 12 | 4684140 | Выключатель концевой | 2 |
| 13 | 4684141 | Звёздочка | 1 |
| 14 | 4684142 | Фонарь | 1 |
| 15 | 4684143 | Подшипник. блок | 2 |
| 16 | 4684144 | Подшипник. блок | 1 |
| 17 | 4684145 | Цепь | 1 |
| 18 | 4684146 | Цепь | 1 |
| 19 | 4684147 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
