Механизм натяжения трубопроводы — HITACHI EX2500-5

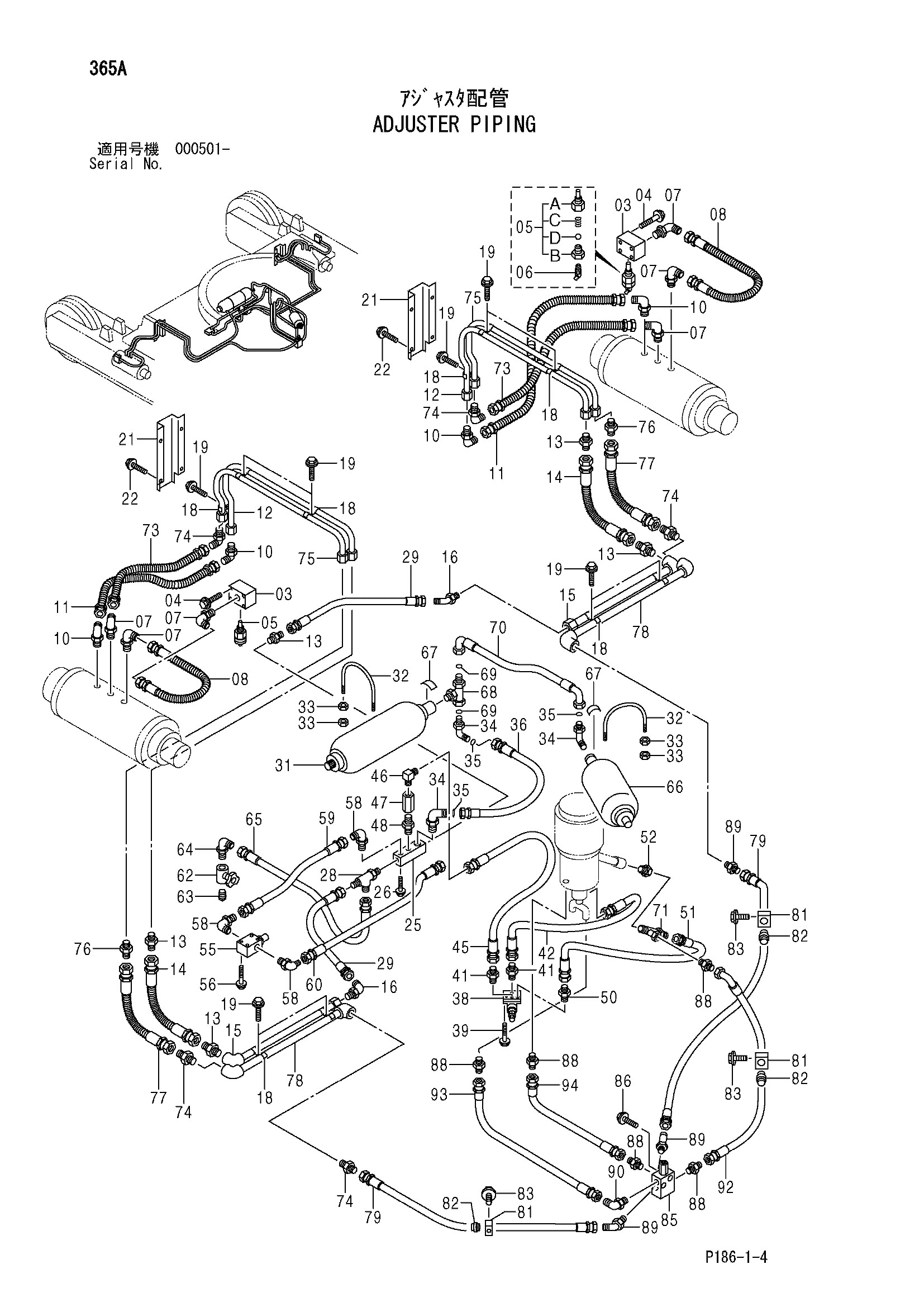

Заводская схема «Механизм натяжения трубопроводы» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	3035682	Блок	2
04	J011065	Болт с шайбой	4
04	J271065 замена: J901065	Болт с шайбой	4
05	9175088	Клапан	2
05A	3007166	Клапан	1
05B	3007167	Клапан	1
05C	4049951	Пружина	1
05D	4131360	Шарик	1
06	J75581	Пресс-маслёнка	2
07	A852322	Угловой штуцер	6
07A	957366	Уплотнительное кольцо	1
09	4405634	Шланг	2
10	A852344	Угловой штуцер	4
10A	4506418	Уплотнительное кольцо	1
11	4344600	Шланг	2
12	8079566	Трубка	2
13	A852144	Адаптер	5
13A	4506418	Уплотнительное кольцо	1
14	4344599	Шланг	2
15	9743060	Трубка	2
16	A852244	Угловой штуцер	2
16A	4506418	Уплотнительное кольцо	1
18	4189924	Хомут трубки	10
19	J011040	Болт с шайбой	10
19	J271040 замена: J901040	Болт с шайбой	10
21	3088897	Крышка	2
22	J031025	Болт с шайбой	8
22	J281025 замена: J901025	Болт с шайбой	8
25	3070302	Коллектор	1
26	J011030	Болт с шайбой	2
26	J271030 замена: J901030	Болт с шайбой	2
28	4270679	Тройник	1
28A	4506418	Уплотнительное кольцо	1
29	4362760	Шланг	2
31	4186036	Гидроаккумулятор: 1	1
32	4189508	U-образный болт	4
33	J950016	Гайка	16
34	A853366	Угловой штуцер	2
34A	4506424	Уплотнительное кольцо	1
35	4187308	Уплотнительное кольцо	2
36	4224450	Шланг	1
38	4189176	Клапан	1
39	J010845	Болт с шайбой	2
39	J260845 замена: J900845	Болт с шайбой	2
41	4215651	Адаптер	2
42	4318412	Шланг	1
45	4241337	Шланг	1
46	4207744	Угловой штуцер	1
47	9034570	Обратный клапан	1
48	4234652	Адаптер	1
48A	4506418	Уплотнительное кольцо	1
50	4154651	Адаптер	1
51	4362761	Шланг	1
52	4263454	Переходник S	1
52A	4506424	Уплотнительное кольцо	1
55	4189175	Предохранительный клапан	1
56	J010870	Болт с шайбой	4
56	J260870 замена: J900870	Болт с шайбой	4
58	A852343	Угловой штуцер	3
58A	4506418	Уплотнительное кольцо	1
59	4362762	Шланг	1
61	4304987	Шланг	1
62	4199539	Запорный клапан	1
63	4093624	Пробка	1
63A	957366	Уплотнительное кольцо	1
64	A852322	Угловой штуцер	1
64A	957366	Уплотнительное кольцо	1
65	4203161	Шланг	1
66	4434659	Гидроаккумулятор: 2	1
67	4193223	Информационная табличка	2
68	A853566	Тройник	1
68A	4506424	Уплотнительное кольцо	1
69	4187308	Уплотнительное кольцо	2
70	4434622	Шланг	1
71	A852432	Тройник	1
71A	4509180	Уплотнительное кольцо	1
73	4434616	Шланг	2
74	A852322	Угловой штуцер	6
74A	957366	Уплотнительное кольцо	1
75	8079572	Трубка	2
76	A852122	Адаптер	2
76A	957366	Уплотнительное кольцо	1
77	4434618	Шланг	2
78	9754541	Трубка	2
79	4305757	Шланг	2
81	4186040	Хомут	3
82	4186041	Втулка	3
83	J010850	Болт с шайбой	6
83	J260850 замена: J900850	Болт с шайбой	6
85	4186043	Клапан	1
86	J011065	Болт с шайбой	2
86	J271065 замена: J901065	Болт с шайбой	2
88	A852122	Адаптер	2
88A	957366	Уплотнительное кольцо	1
89	A852222	Угловой штуцер	2
89A	957366	Уплотнительное кольцо	1
90	A852323	Угловой штуцер	1
90A	957366	Уплотнительное кольцо	1
92	4434621	Шланг	1
93	4218435	Шланг	1
94	4269803	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
