Крыло схуттер — HITACHI EX2500-5

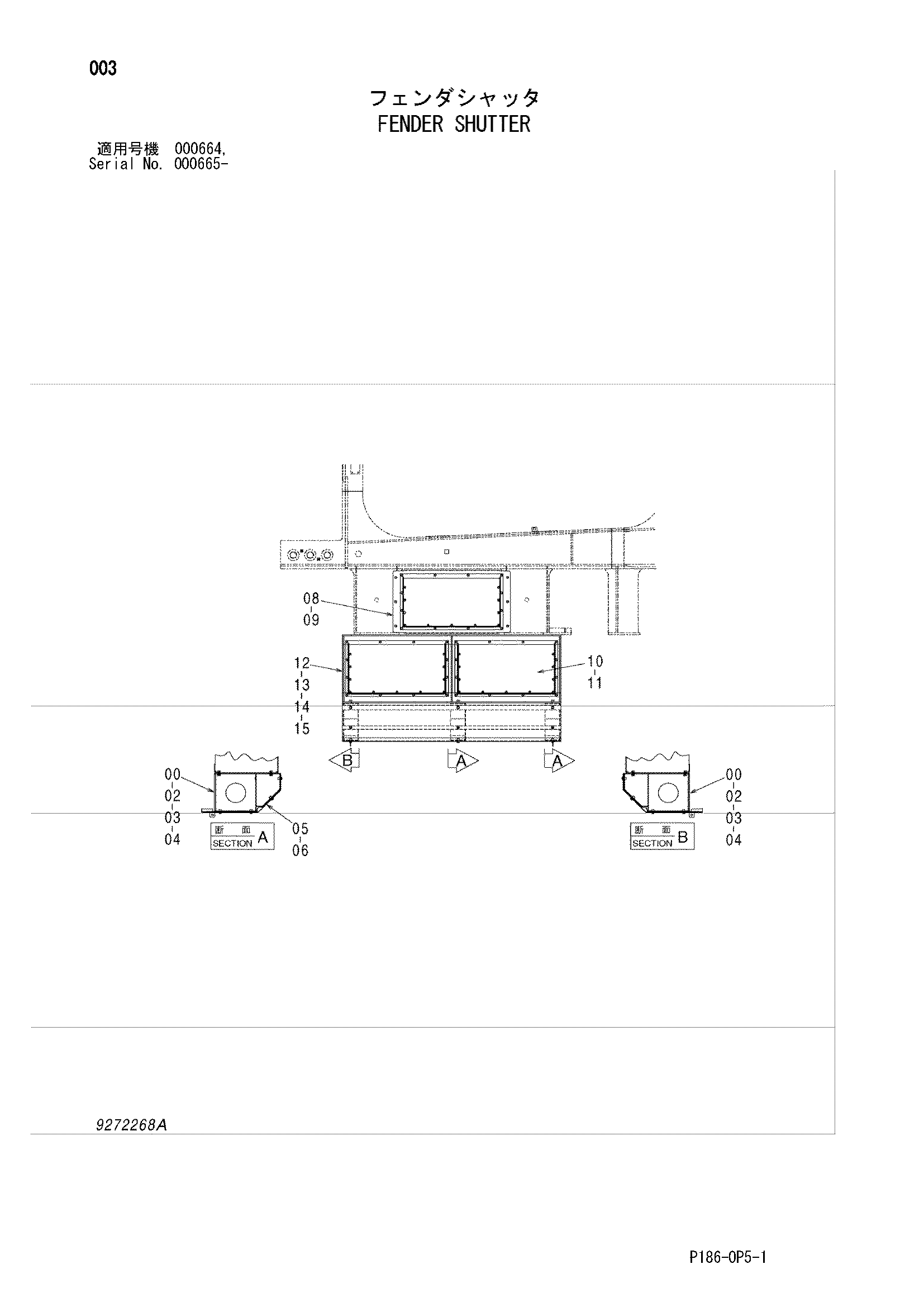

Заводская схема «Крыло схуттер» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107789 | Кронштейн | 2 |
| 01 | 8107790 | Кронштейн | 1 |
| 02 | J901645 | Болт | 6 |
| 03 | A590916 | Пружинная шайба | 6 |
| 04 | A590116 | Плоская шайба | 6 |
| 05 | 7051858 | Крышка | 1 |
| 06 | J281235 | Болт с шайбой | 12 |
| 06A | J901235 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 08 | 8107786 | Кронштейн | 1 |
| 09 | J281025 | Болт с шайбой | 6 |
| 09A | J901025 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | 4653142 | Схуттер | 3 |
| 11 | J271030 | Болт с шайбой | 36 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 5011159 | Опора | 1 |
| 13 | J901635 | Болт | 8 |
| 14 | A590916 | Пружинная шайба | 8 |
| 15 | A590116 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
