Пилотные гидролинии (1)(гидрораспределитель) — HITACHI EX2500-5

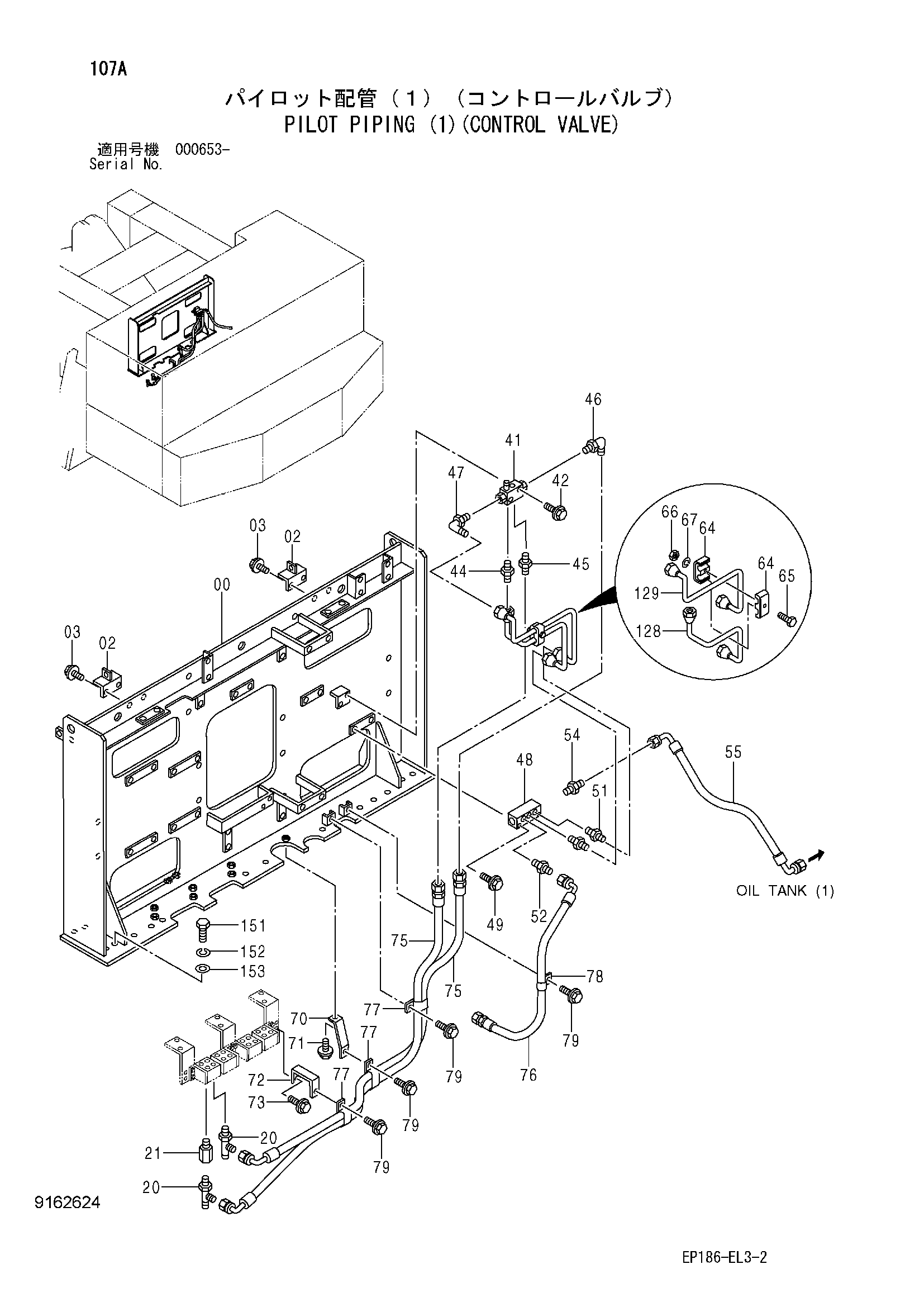

Заводская схема «Пилотные гидролинии (1)(гидрораспределитель)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014717 | Опора | 1 |
| 02 | 9747672 | Кронштейн | 2 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 20 | A852433 | Тройник | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4344677 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4231794 | Клапан | 1 |
| 42 | J260645 | Болт с шайбой | 2 |
| 42A | J900645 | Болт | 1 |
| 42B | A590106 | Плоская шайба | 1 |
| 44 | 4255304 | Штуцер трубки | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852123 | Адаптер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852323 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4293950 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4343967 | Коллектор | 1 |
| 49 | J271065 | Болт с шайбой | 2 |
| 49A | J901065 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 4255304 | Штуцер трубки | 2 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | A852133 | Адаптер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | A852134 | Адаптер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4355185 | Шланг | 1 |
| 64 | 4344320 | Хомут | 2 |
| 65 | J900625 | Болт | 1 |
| 66 | M500605 | Гайка | 1 |
| 67 | A590906 | Пружинная шайба | 1 |
| 70 | 9743883 | Кронштейн | 1 |
| 71 | J271040 | Болт с шайбой | 1 |
| 71A | J901040 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 72 | 9743884 | Кронштейн | 1 |
| 73 | J271030 | Болт с шайбой | 2 |
| 73A | J901030 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 75 | 4348485 | Шланг | 2 |
| 76 | 4313344 | Шланг | 1 |
| 77 | 4190282 | Зажим | 3 |
| 78 | 4190273 | Зажим | 1 |
| 79 | J271025 | Болт с шайбой | 4 |
| 79A | J901025 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 128 | 4344539 | Трубка | 1 |
| 129 | 4344540 | Трубка | 1 |
| 151 | J932055 | Болт | 8 |
| 152 | A590920 | Пружинная шайба | 8 |
| 153 | A590120 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
