Рычаг управления (3) — HITACHI EX2500-5

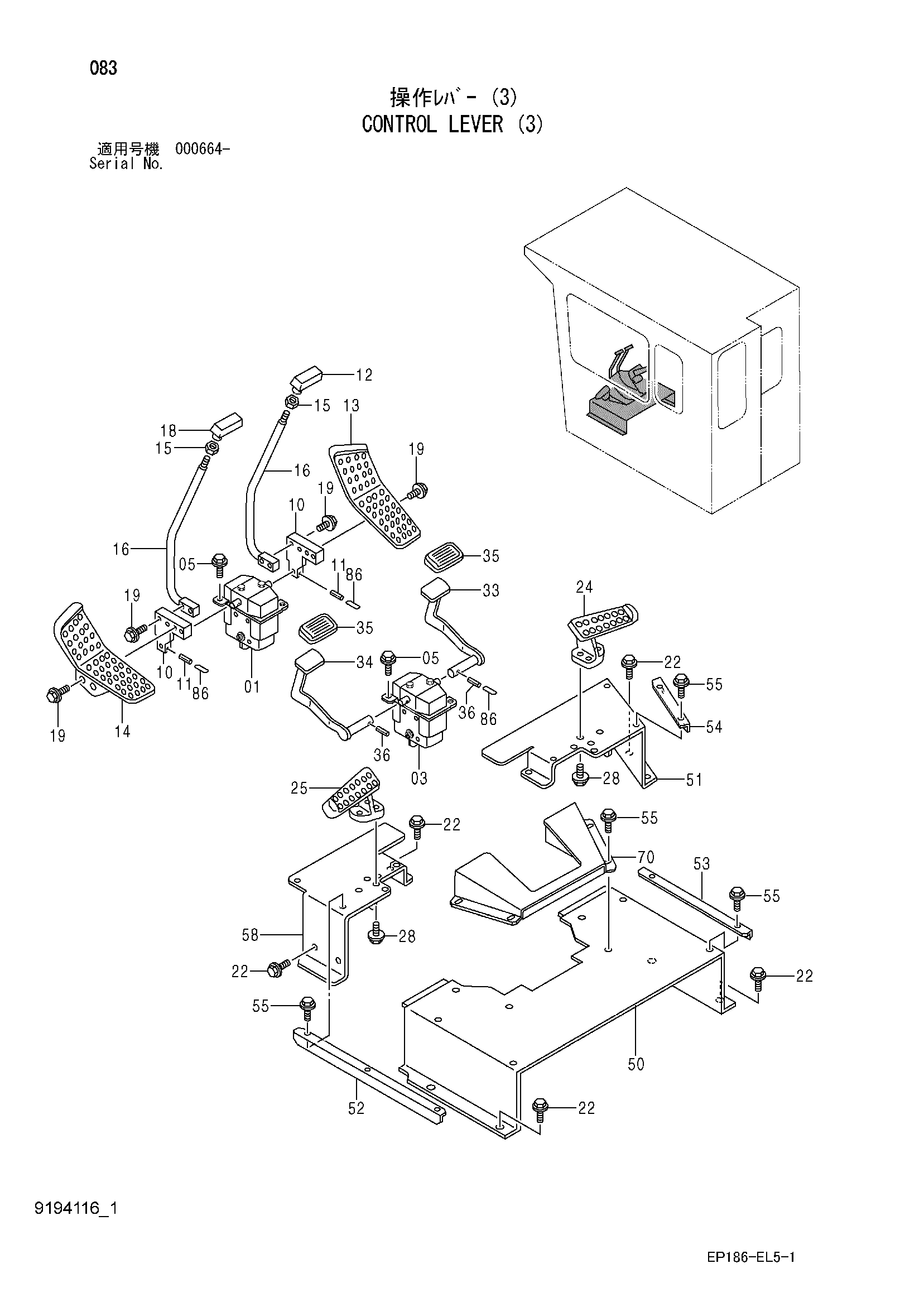

Заводская схема «Рычаг управления (3)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9074100 | Пилотный клапан | 1 |
| 03 | 9074101 | Пилотный клапан | 1 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 10 | 4307081 | Рычаг | 2 |
| 11 | 4033504 | Пружинный штифт | 2 |
| 12 | 2043584 | Рукоятка | 1 |
| 13 | 3079714 | Педаль | 1 |
| 14 | 3079715 | Педаль | 1 |
| 15 | 4424185 | Гайка | 2 |
| 16 | 8079549 | Рычаг | 2 |
| 18 | 2043585 | Рукоятка | 1 |
| 19 | J271045 | Болт с шайбой | 8 |
| 19A | J901045 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 22 | J271030 | Болт с шайбой | 10 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 1015478 | Подставка для ног | 1 |
| 25 | 1015477 | Подставка для ног | 1 |
| 28 | J271025 | Болт с шайбой | 10 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 33 | 8038850 | Педаль | 1 |
| 34 | 8038851 | Педаль | 1 |
| 35 | 972898 | Крышка | 2 |
| 36 | 4033504 | Пружинный штифт | 2 |
| 50 | 7033215 | Крышка | 1 |
| 51 | 8065735 | Крышка | 1 |
| 52 | 4358115 | Кронштейн | 1 |
| 53 | 4358116 | Кронштейн | 1 |
| 54 | 4358118 | Кронштейн | 1 |
| 55 | J260620 | Болт с шайбой | 8 |
| 55A | J900620 | Болт | 1 |
| 55B | A590106 | Плоская шайба | 1 |
| 58 | 8078957 | Крышка | 1 |
| 70 | 8069469 | Крышка | 1 |
| 86 | 4183195 | Провод | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
