Быстрый заправка система (1) — HITACHI EX2500-5

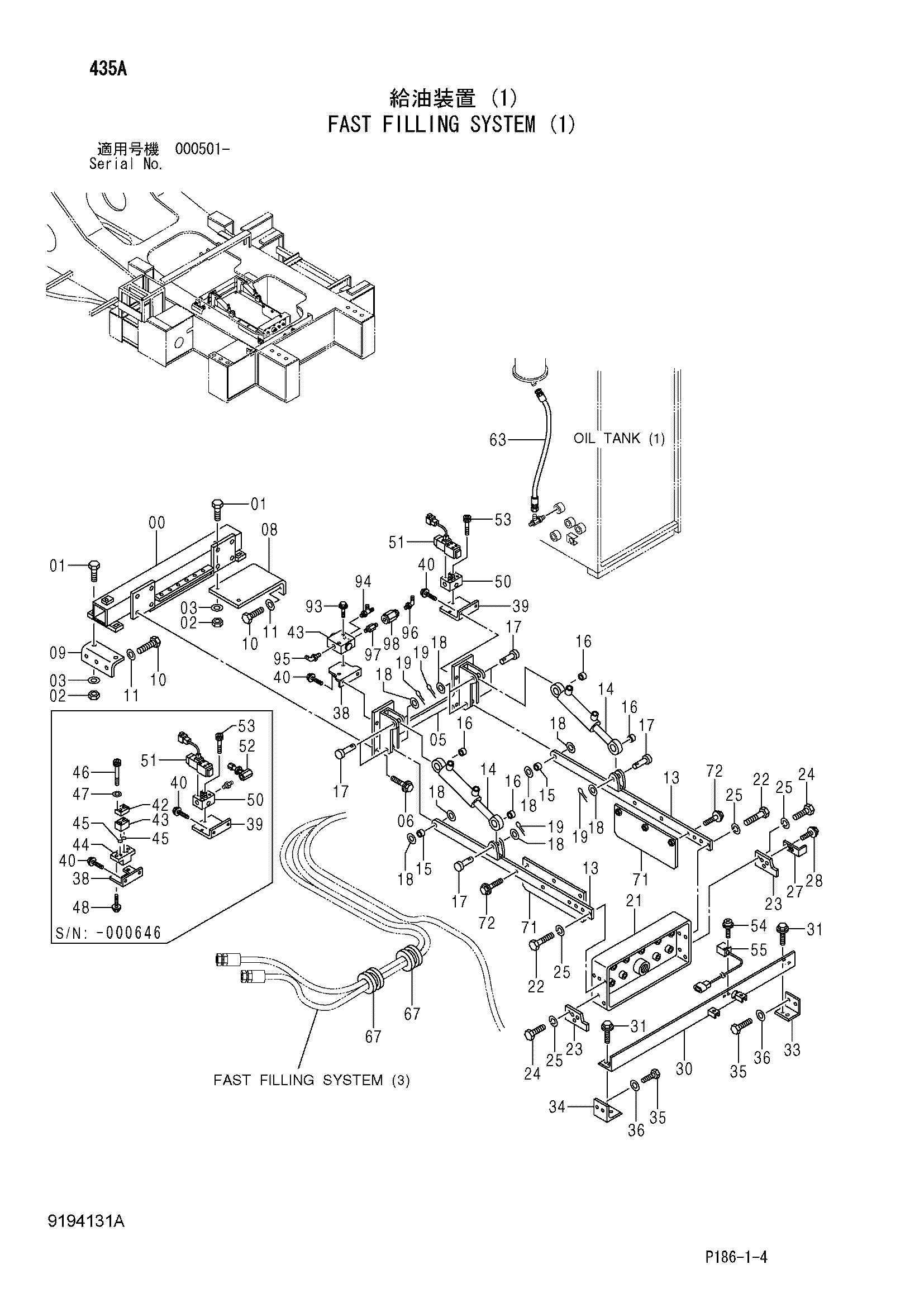

Заводская схема «Быстрый заправка система (1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034043 | Опора | 1 |
| 01 | J901660 | Болт | 4 |
| 02 | J950016 | Гайка | 4 |
| 03 | J222016 | Шайба | 8 |
| 05 | 8036277 | Кронштейн | 1 |
| 06 | J021235 | Болт с шайбой | 8 |
| 06 | J271235 замена: J901235 | Болт с шайбой | 8 |
| 08 | 4397301 | Кронштейн | 1 |
| 09 | 4396150 | Кронштейн | 1 |
| 10 | J931830 | Болт | 6 |
| 11 | J222018 | Шайба | 6 |
| 13 | 8071013 | Рукоять | 2 |
| 14 | 4192430 | Гидроцилиндр. подъём | 2 |
| 15 | 4192415 | Втулка | 2 |
| 16 | 4192416 | Втулка | 4 |
| 17 | 4192417 | Палец | 6 |
| 18 | A590124 | Плоская шайба | 10 |
| 19 | A766040 | Шплинт | 6 |
| 21 | 7039616 | Панель | 1 |
| 22 | J901245 | Болт | 6 |
| 23 | 4192418 | Ограничитель | 2 |
| 24 | J901240 | Болт | 4 |
| 25 | A590912 | Пружинная шайба | 10 |
| 27 | 4192419 | Кронштейн | 1 |
| 28 | J021020 | Болт с шайбой | 2 |
| 28 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 30 | 8070870 | Рама | 1 |
| 31 | J021245 | Болт с шайбой | 4 |
| 31 | J271245 замена: J901245 | Болт с шайбой | 4 |
| 33 | 9749354 | Кронштейн | 1 |
| 34 | 9749355 | Кронштейн | 1 |
| 35 | J931230 замена: J921230 | Болт | 4 |
| 35 | J921230 | Болт | 4 |
| 36 | J222012 | Шайба | 4 |
| 38 | 4193679 | Кронштейн | 1 |
| 38 | 9767811 | Кронштейн | 1 |
| 39 | 9749618 | Кронштейн | 1 |
| 40 | J011025 | Болт с шайбой | 4 |
| 40 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 42 | 4193683 | Фланец | 1 |
| 43 | 4193681 | Клапан | 1 |
| 43 | 4669072 | Обратный клапан | 1 |
| 44 | 4203897 | Блок | 1 |
| 45 | 4506320 | Уплотнительное кольцо | 2 |
| 46 | M340575 | Болт с внутренним шестигранником | 4 |
| 47 | A590905 | Пружинная шайба | 4 |
| 48 | J011030 | Болт с шайбой | 2 |
| 48 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 50 | 3023458 | Блок | 1 |
| 51 | 4270991 замена: 4686319 | Электромагнитный клапан | 1 |
| 51 | 4686319 замена: 4724329 | Электромагнитный клапан | 1 |
| 51 | 4724329 | Электромагнитный клапан | 1 |
| 52 | 4155430 | Запорный клапан | 1 |
| 53 | M341050 | Болт с внутренним шестигранником | 2 |
| 54 | J450430 | Винт с шайбой | 2 |
| 55 | 4318956 | Выключатель | 1 |
| 63 | 4276912 | Шланг | 1 |
| 67 | 4201986 | Резиновая втулка | 2 |
| 71 | 9749480 | Пластина | 2 |
| 72 | J011250 | Болт с шайбой | 6 |
| 72 | J271250 замена: J901250 | Болт с шайбой | 6 |
| 93 | J271070 | Болт с шайбой | 2 |
| 93A | J901020 | Болт | 1 |
| 93B | J222010 | Шайба | 1 |
| 94 | A852422 | Тройник | 1 |
| 94A | 957366 | Уплотнительное кольцо | 1 |
| 95 | A852332 | Угловой штуцер | 1 |
| 95A | 4509180 | Уплотнительное кольцо | 1 |
| 96 | A852322 | Угловой штуцер | 1 |
| 96A | 957366 | Уплотнительное кольцо | 1 |
| 97 | 4669340 | Адаптер | 1 |
| 97A | 957366 | Уплотнительное кольцо | 1 |
| 97B | 4509180 | Уплотнительное кольцо | 1 |
| 98 | 4403886 | Клапан словретур | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
