Основные гидролинии (2) — HITACHI EX2500-5

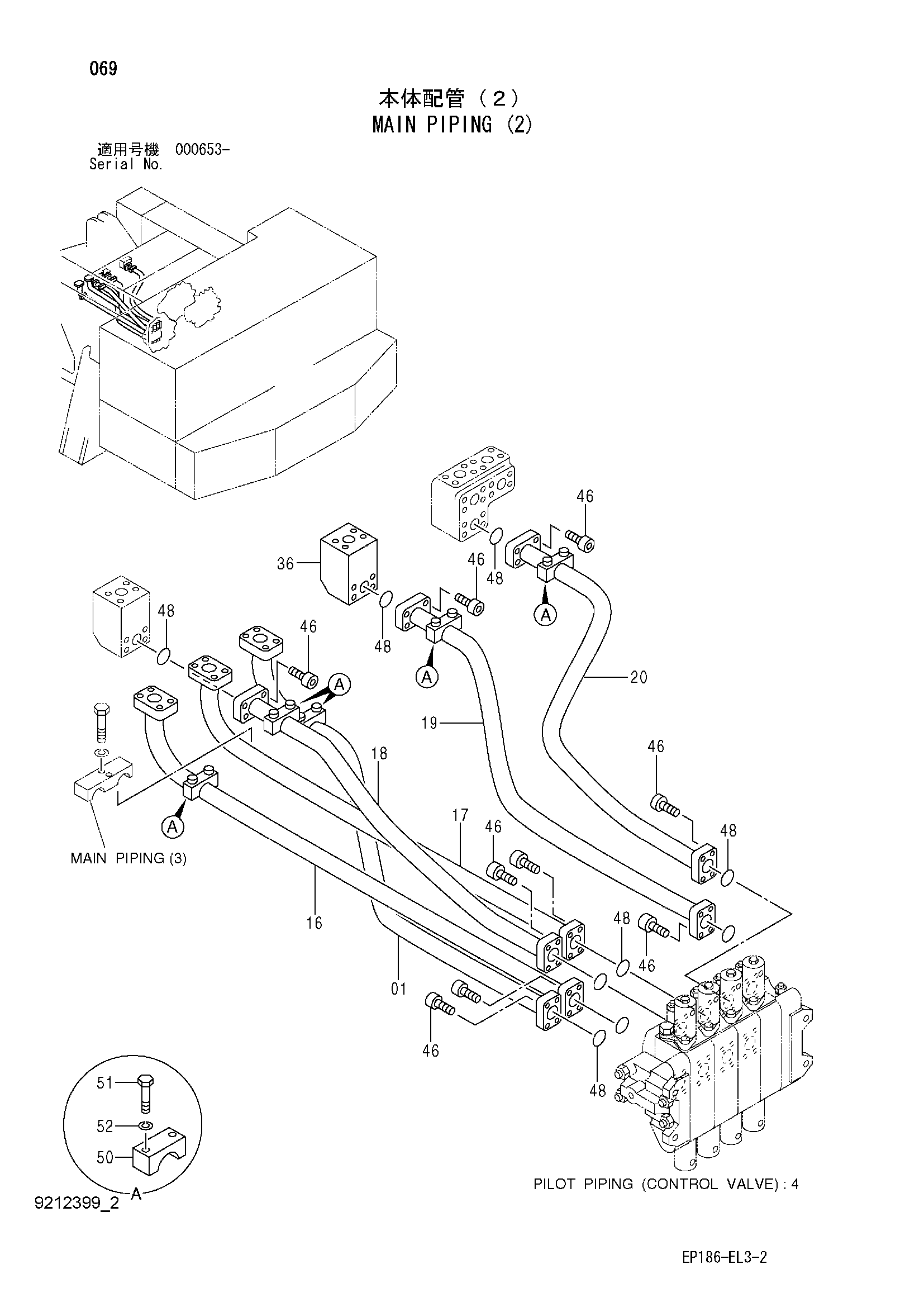

Заводская схема «Основные гидролинии (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8059297	Трубка	1
16	8060342	Трубка	1
17	8058974	Трубка	1
18	8060340	Трубка	1
19	8060338	Трубка	1
20	8060343	Трубка	1
36	3074102	Блок	1
46	M342065	Болт с внутренним шестигранником	36
48	4292385	Уплотнительное кольцо	9
50	4179431	Хомут трубки	5
51	J901400	Болт	10
52	A590914	Пружинная шайба	10

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
