Продуктион монитор (базовый машина) — HITACHI EX2500-5

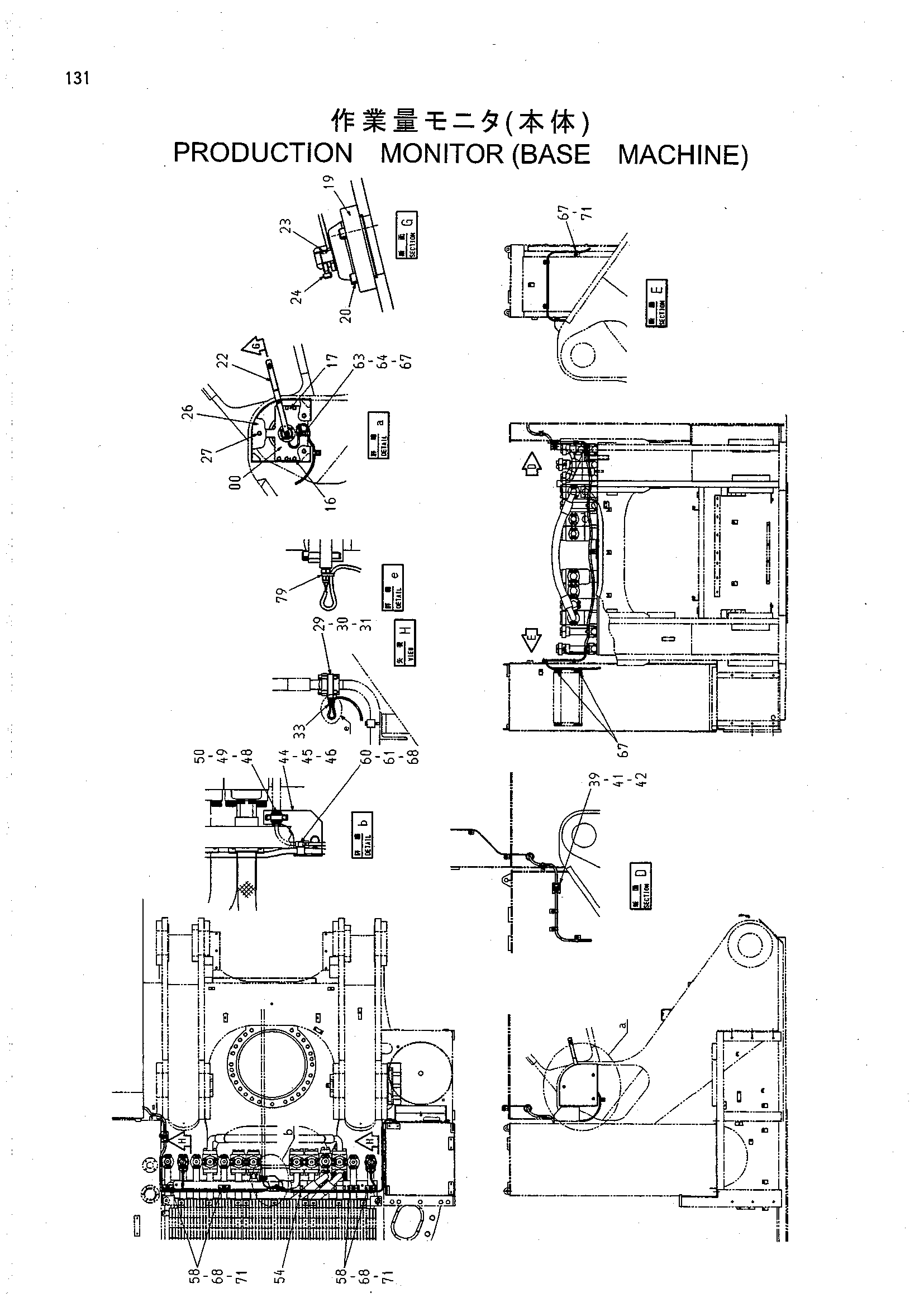

Заводская схема «Продуктион монитор (базовый машина)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 8080290 | Кронштейн | 1 |
| 16 | J011235 | Болт с шайбой | 6 |
| 17 | J400832 | Установочный штифт | 2 |
| 19 | 4350362 | Датчик угла | 1 |
| 20 | M340836 | Болт с внутренним шестигранником | 4 |
| 22 | 8080292 | Рычаг | 1 |
| 23 | 94-2501 | Шпонка воодруфф | 1 |
| 24 | M340614 | Болт с внутренним шестигранником | 1 |
| 26 | 8086438 | Крышка | 1 |
| 27 | J021230 | Болт с шайбой | 3 |
| 29 | 3087297 | Фланец | 2 |
| 30 | 4292385 | Уплотнительное кольцо | 2 |
| 31 | J932000 | Болт | 8 |
| 33 | 4355012 | Датчик давления | 2 |
| 33A | 4365826 | Уплотнительное кольцо | 1 |
| 38 | 4436535 | Датчик давления | 3 |
| 39 | 8085816 | Кронштейн | 1 |
| 41 | J011025 | Болт с шайбой | 3 |
| 42 | J460316 | Винт с шайбой | 8 |
| 44 | 8085814 | Кронштейн | 1 |
| 45 | J901630 | Болт | 2 |
| 46 | A590916 | Пружинная шайба | 2 |
| 48 | 4217754 | Кланп | 1 |
| 49 | 4437996 | Втулка | 1 |
| 50 | J010870 | Болт с шайбой | 2 |
| 54 | 3093899 | Жгут проводов | 1 |
| 58 | 9757849 | Хомут трубки | 4 |
| 60 | 4257159 | Кронштейн | 1 |
| 61 | J011020 | Болт с шайбой | 1 |
| 63 | 4355515 | Кронштейн | 1 |
| 64 | J011020 | Болт с шайбой | 1 |
| 67 | 4190261 | Зажим | 10 |
| 68 | 4190274 | Зажим | 14 |
| 69 | 4190263 | Зажим | 5 |
| 71 | J011020 | Болт с шайбой | 35 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
