Трос реел привод — HITACHI EX2500-5

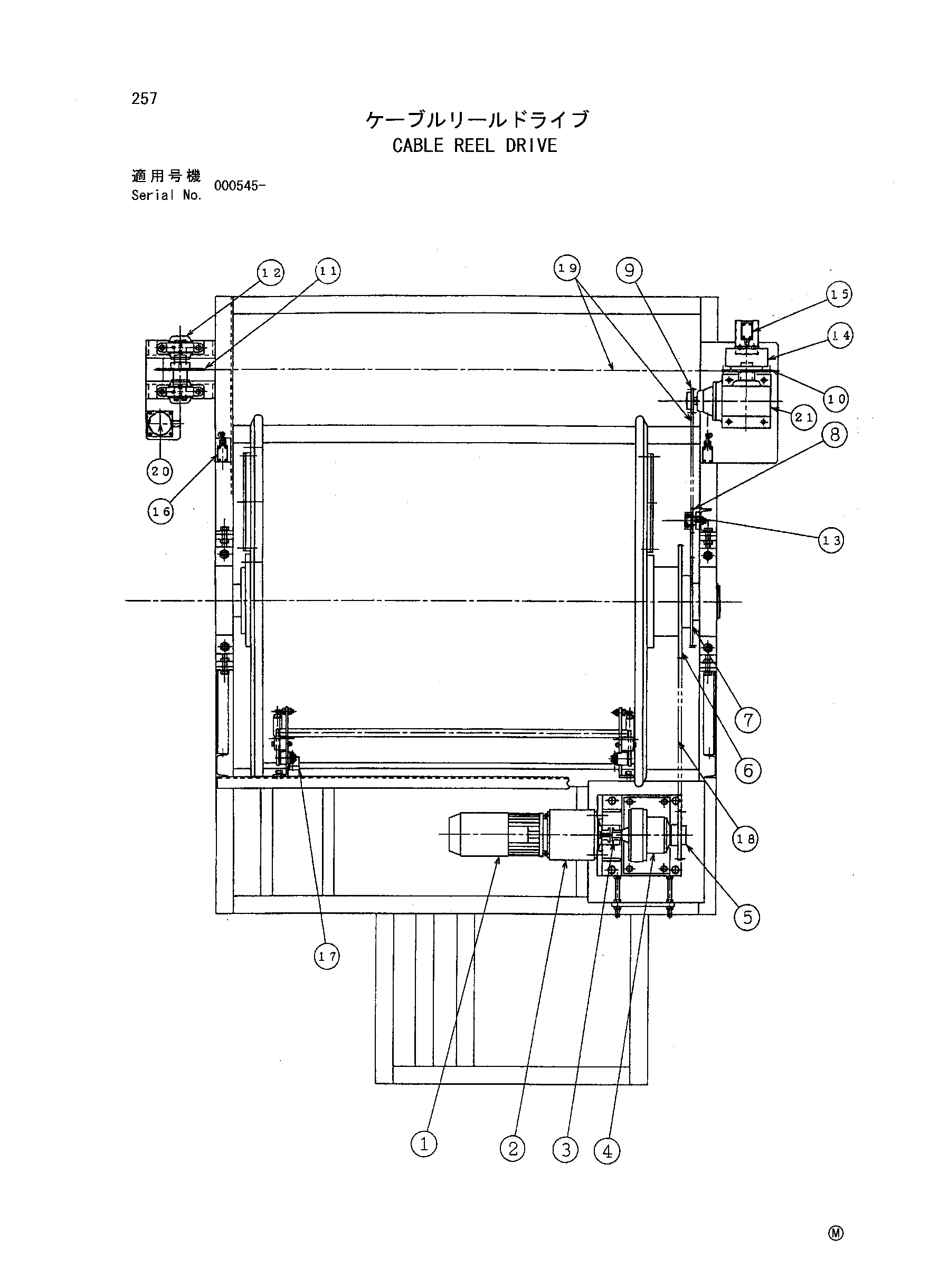

Заводская схема «Трос реел привод» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4619199 | Гидромотор | 1 |
| 02 | 4619200 | Быстросъёмное устройство | 1 |
| 03 | 4619201 | Муфта | 1 |
| 04 | 4619202 | Трансмиссия | 1 |
| 05 | 4619203 | Звёздочка | 1 |
| 06 | 4619204 | Звёздочка | 1 |
| 07 | 4619205 | Звёздочка | 1 |
| 08 | 4619206 | Звёздочка | 1 |
| 09 | 4619207 | Звёздочка | 1 |
| 10 | 4619208 | Звёздочка | 1 |
| 11 | 4619209 | Звёздочка | 1 |
| 12 | 4619210 | Подшипник | 2 |
| 13 | 4619211 | Подшипник | 2 |
| 14 | 4619212 | Защитный кожух | 1 |
| 15 | 4619213 | Выключатель концевой | 1 |
| 16 | 4619214 | Выключатель концевой | 2 |
| 17 | 4619215 | Выключатель концевой | 1 |
| 18 | 4619216 | Цепь | 1 |
| 19 | 4619217 | Цепь | 3 |
| 20 | 4619218 | Фонарь | 1 |
| 21 | 4619219 | Трансмиссия | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
