Быстрый заправка система (3) — HITACHI EX2500-5

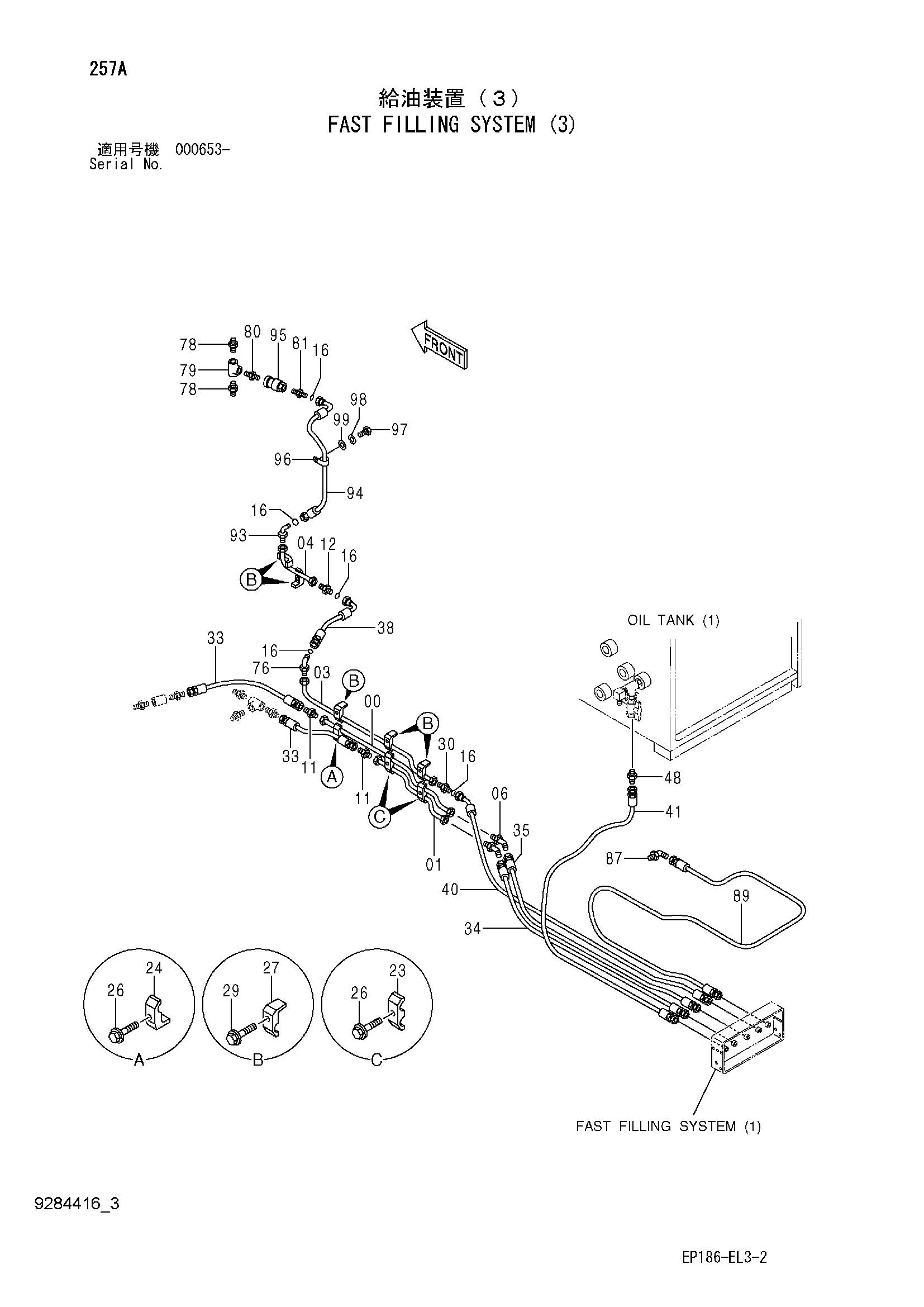

Заводская схема «Быстрый заправка система (3)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082554 | Трубка | 1 |
| 01 | 8082555 | Трубка | 1 |
| 03 | 8082556 | Трубка | 1 |
| 04 | 9755980 | Трубка | 1 |
| 06 | A852266 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A852166 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853188 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 5 |
| 23 | 4053596 | Хомут трубки | 2 |
| 24 | 4053595 | Хомут трубки | 1 |
| 26 | J271255 | Болт с шайбой | 3 |
| 26A | J901255 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4053598 | Хомут трубки | 7 |
| 29 | J271265 | Болт с шайбой | 7 |
| 29A | J901265 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | A853188 | Адаптер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4364239 | Шланг | 2 |
| 34 | 4677188 | Шланг | 1 |
| 35 | 4459157 | Шланг | 1 |
| 38 | 4447665 | Шланг | 1 |
| 40 | 4677902 | Шланг | 1 |
| 41 | 4677903 | Шланг | 1 |
| 48 | 4221278 | Адаптер | 1 |
| 76 | A853388 | Угловой штуцер | 1 |
| 76A | 4506429 | Уплотнительное кольцо | 1 |
| 78 | 4189320 | Адаптер | 2 |
| 79 | 94-0662 | Тройник | 1 |
| 80 | 94-1903 | Адаптер | 1 |
| 81 | 4209818 | Адаптер | 1 |
| 87 | 4156433 | Угловой штуцер | 1 |
| 89 | 4485394 | Шланг | 1 |
| 93 | A853288 | Угловой штуцер | 1 |
| 93A | 4506429 | Уплотнительное кольцо | 1 |
| 94 | 4228761 | Шланг | 1 |
| 95 | 94-0678 | Разъём S | 1 |
| 96 | 4190264 | Зажим | 1 |
| 97 | J901225 | Болт | 1 |
| 98 | A590912 | Пружинная шайба | 1 |
| 99 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
