Центральный коллектор — HITACHI EX2500-5

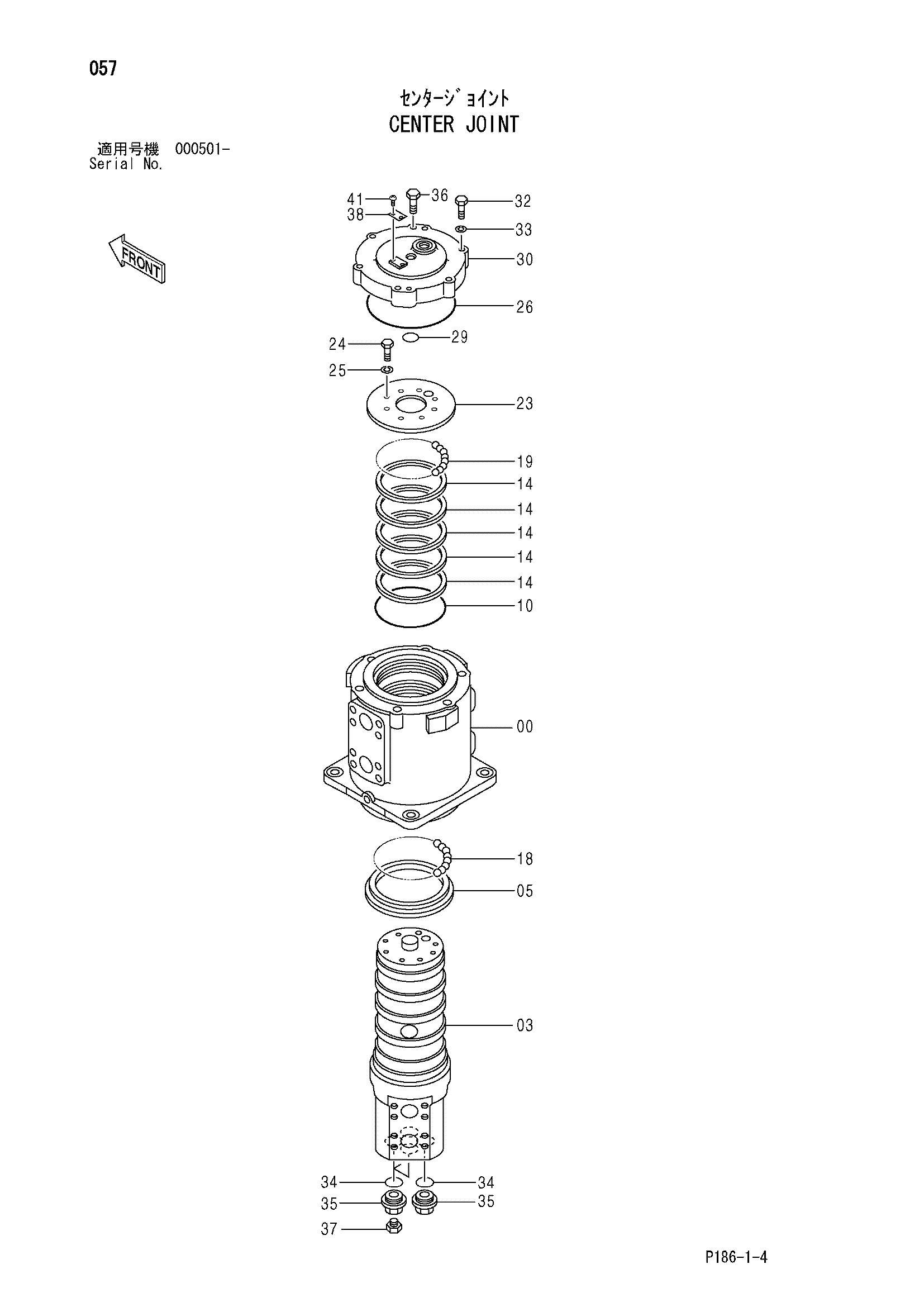

Заводская схема «Центральный коллектор» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9097157 замена: 9097165 | Центральный коллектор в сборе | 1 | |
| 9097165 | Центральный коллектор в сборе | 1 | |
| 00 | 1009109 | Корпус | 1 |
| 03 | 0001484 | Шпиндель | 1 |
| 05 | 4180963 | Пластина | 1 |
| 10 | 4113164 | Уплотнительное кольцо | 1 |
| 14 | 4252695 | Уплотнение | 5 |
| 18 | 972658 | Шарик | 39 |
| 19 | 972658 | Шарик | 36 |
| 23 | 3032544 | Пластина | 1 |
| 24 | J901232 замена: J901235 | Болт | 8 |
| 24 | J901235 | Болт | 8 |
| 25 | A590912 | Пружинная шайба | 8 |
| 26 | A810250 | Уплотнительное кольцо | 1 |
| 29 | 992444 | Oリング | 1 |
| 30 | 2034168 | Крышка | 1 |
| 32 | J901685 | Болт | 6 |
| 33 | A590916 | Пружинная шайба | 6 |
| 34 | 4037888 | Уплотнительное кольцо | 4 |
| 35 | 4181977 | Пробка | 4 |
| 36 | J901650 | Болт | 2 |
| 37 | 4092534 | Пробка | 3 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
