Гидроцилиндр рукояти — HITACHI EX2500-5

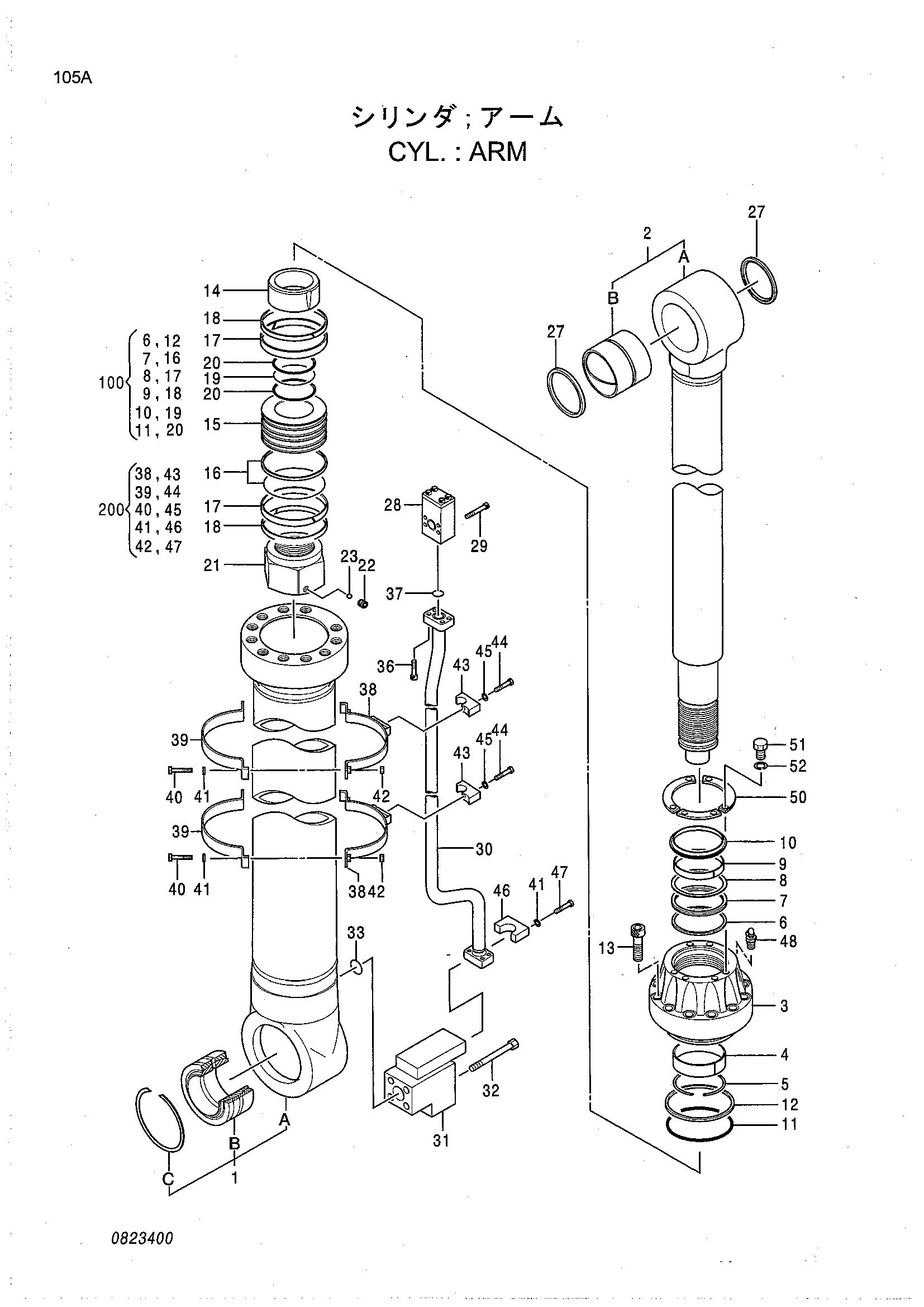

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4461233	Гидроцилиндр рукояти	1
1	0823401	Труба гидроцилиндра	1
1A	0823402	Трубка	1
1B	0336306	Подшипник. спхерикал	1
1C	0336307	Стопорное кольцо	1
2	0823401	Труба гидроцилиндра	1
2A	0823403	Шток поршня	1
2B	4392648	Втулка пальца	1
3	0823404	Головка	1
4	0317704	Втулка	1
5	4389840	Стопорное кольцо	1
6	0336304	Уплотнительное кольцо	1
7	0317707	U-образная манжета	1
8	0317708	Опорное кольцо	1
9	0707803	Направляющее кольцо	1
10	0773302	Грязесъёмное кольцо	1
11	0717202	Уплотнительное кольцо	1
12	0717203	Опорное кольцо	1
13	0317711	Болт с внутренним шестигранником	11
14	0336305	Амортизирующий подшипник	1
15	0706409	Поршень	1
16	4203613	Уплотнительное кольцо	1
17	0706410	Направляющее кольцо	2
18	4199801	Направляющее кольцо	2
19	0317717	Уплотнительное кольцо	1
20	0317718	Опорное кольцо	2
21	0706411	Гайка	1
22	0706412	Установочный винт	1
23	0400216	Стальной шарик	1
27	4392650	Пылезащитное уплотнение	2
28	0707805	Клапан замедленного возврата	1
29	M341600	Болт с внутренним шестигранником	4
30	4392655	Трубка	1
31	0457907	Соединение	1
32	0339715	Болт с внутренним шестигранником	4
33	0317224	Уплотнительное кольцо	1
36	4104495	Болт с внутренним шестигранником	4
37	4123444	Уплотнительное кольцо	1
38	0707806	Лента	2
39	0415501	Лента	2
40	0415403	Болт	4
41	0259112	Пружинная шайба	6
42	0454815	Гайка	4
43	0379917	Хомут трубки	2
44	0707807	Болт	2
45	A590914	Пружинная шайба	2
46	0242729	Держатель	1
47	0259110	Болт	2
48	0643016	Воздушный клапан	2
50	0823405	Пластина	3
51	0360703	Болт	6
52	0360704	Пружинная шайба	6
100	4443851	Комплект уплотнений	1
200	0717804	Комплект лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
