Быстрый заправка система (3) — HITACHI EX2500-5

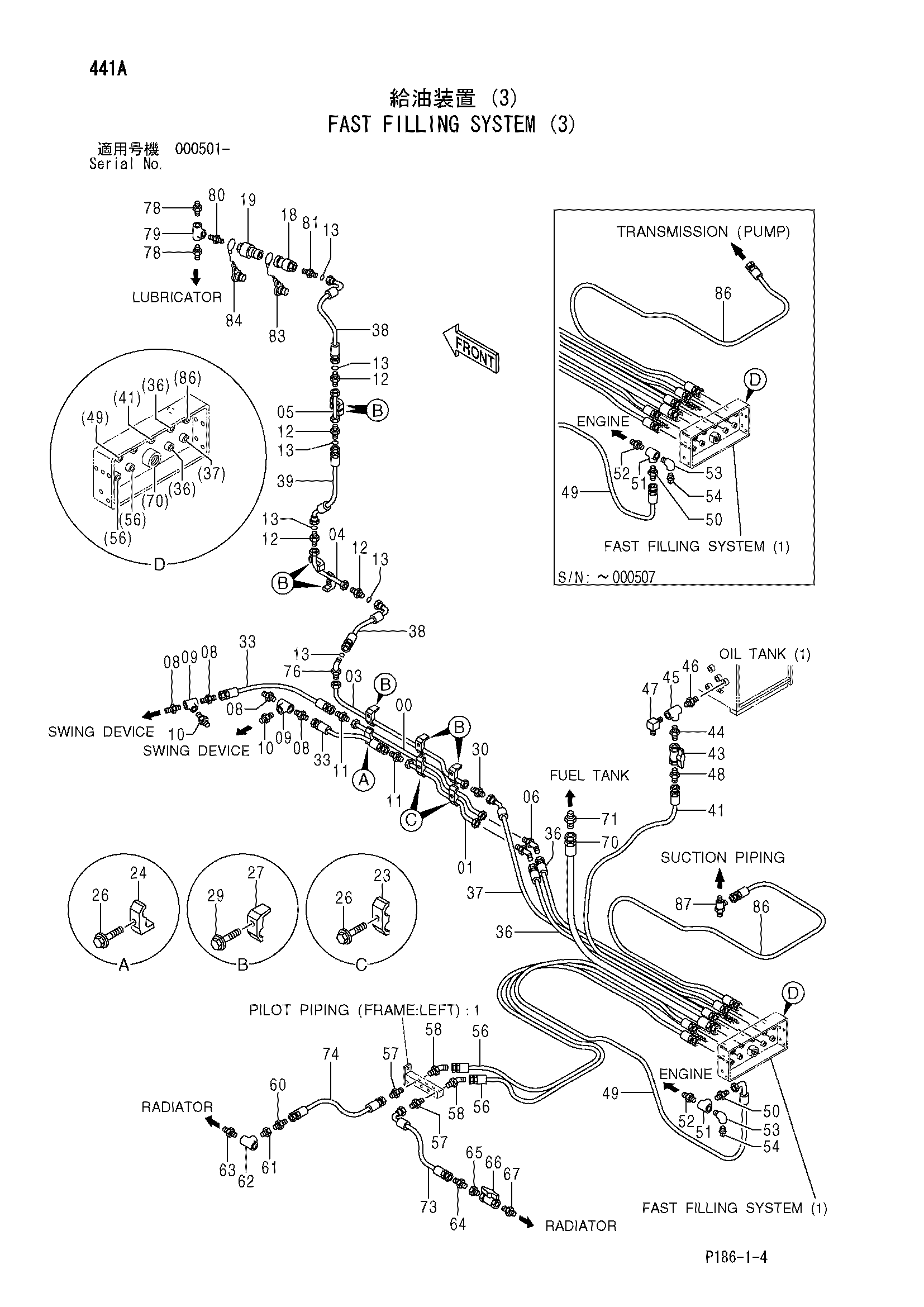

Заводская схема «Быстрый заправка система (3)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082554 | Трубка | 1 |
| 01 | 8082555 | Трубка | 1 |
| 03 | 8082556 | Трубка | 1 |
| 04 | 9755980 | Трубка | 1 |
| 05 | 9755979 | Трубка | 1 |
| 06 | A852266 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4221278 | Адаптер | 4 |
| 09 | 94-0663 | Тройник | 2 |
| 10 | 94-1704 | Адаптер | 2 |
| 11 | A852166 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853188 | Адаптер | 5 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 7 |
| 18 | 4408513 | Быстросъёмное устройство быстрый | 1 |
| 19 | 4408512 | Быстросъёмное устройство быстрый | 1 |
| 23 | 4053596 | Хомут трубки | 2 |
| 24 | 4053595 | Хомут трубки | 1 |
| 26 | J011255 | Болт с шайбой | 3 |
| 26 | J271255 замена: J901255 | Болт с шайбой | 3 |
| 27 | 4053598 | Хомут трубки | 7 |
| 29 | J011265 | Болт с шайбой | 7 |
| 29 | J271265 замена: J901265 | Болт с шайбой | 7 |
| 30 | A853188 | Адаптер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4364239 | Шланг | 2 |
| 36 | 4459157 замена: 4471220 | Шланг | 2 |
| 36 | 4471220 | Шланг | 2 |
| 37 | 4447663 замена: 4459765 | Шланг | 1 |
| 37 | 4459765 | Шланг | 1 |
| 38 | 4447665 | Шланг | 2 |
| 39 | 4447664 | Шланг | 1 |
| 41 | 4329593 | Шланг | 1 |
| 43 | 4203434 | Шаровой клапан | 1 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | 94-1704 | Адаптер | 1 |
| 45 | 94-0663 | Тройник | 1 |
| 46 | 4208243 | Адаптер | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4156433 | Угловой штуцер | 1 |
| 48 | 4221278 | Адаптер | 1 |
| 49 | 4399588 | Шланг | 1 |
| 49 | 4472227 замена: 4485421 | Шланг | 1 |
| 49 | 4485421 | Шланг | 1 |
| 50 | 4396157 | Адаптер | 1 |
| 51 | 94-0664 | Тройник | 1 |
| 52 | 94-1912 | Адаптер | 1 |
| 53 | 94-0634 | Угловой штуцер | 1 |
| 54 | 94-2026 | Пробка | 1 |
| 56 | 4396627 | Шланг | 2 |
| 57 | 4221287 | Адаптер | 2 |
| 58 | 4182658 | Угловой штуцер | 2 |
| 60 | 4221287 | Адаптер | 1 |
| 61 | 94-1603 | Переходник | 1 |
| 62 | 94-0663 | Тройник | 1 |
| 63 | 94-1704 | Адаптер | 1 |
| 64 | 4221287 | Адаптер | 1 |
| 65 | 94-1603 | Переходник | 1 |
| 66 | 4203434 | Шаровой клапан | 1 |
| 66A | 4506429 | Уплотнительное кольцо | 1 |
| 67 | 94-1704 | Адаптер | 1 |
| 70 | 4449164 | Шланг | 1 |
| 71 | 94-1308 | Адаптер | 1 |
| 73 | 4318059 | Шланг | 1 |
| 74 | 4375328 | Шланг | 1 |
| 76 | A853388 | Угловой штуцер | 1 |
| 76A | 4506429 | Уплотнительное кольцо | 1 |
| 78 | 4189320 | Адаптер | 2 |
| 79 | 94-0662 | Тройник | 1 |
| 80 | 94-1903 | Адаптер | 1 |
| 81 | 4209818 | Адаптер | 1 |
| 83 | 4408515 | Пылезащитный колпачок | 1 |
| 84 | 4408514 | Пылезащитный колпачок | 1 |
| 86 | 4457062 | Шланг | 1 |
| 86 | 4471578 замена: 4485394 | Шланг | 1 |
| 86 | 4485394 | Шланг | 1 |
| 87 | A852466 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
