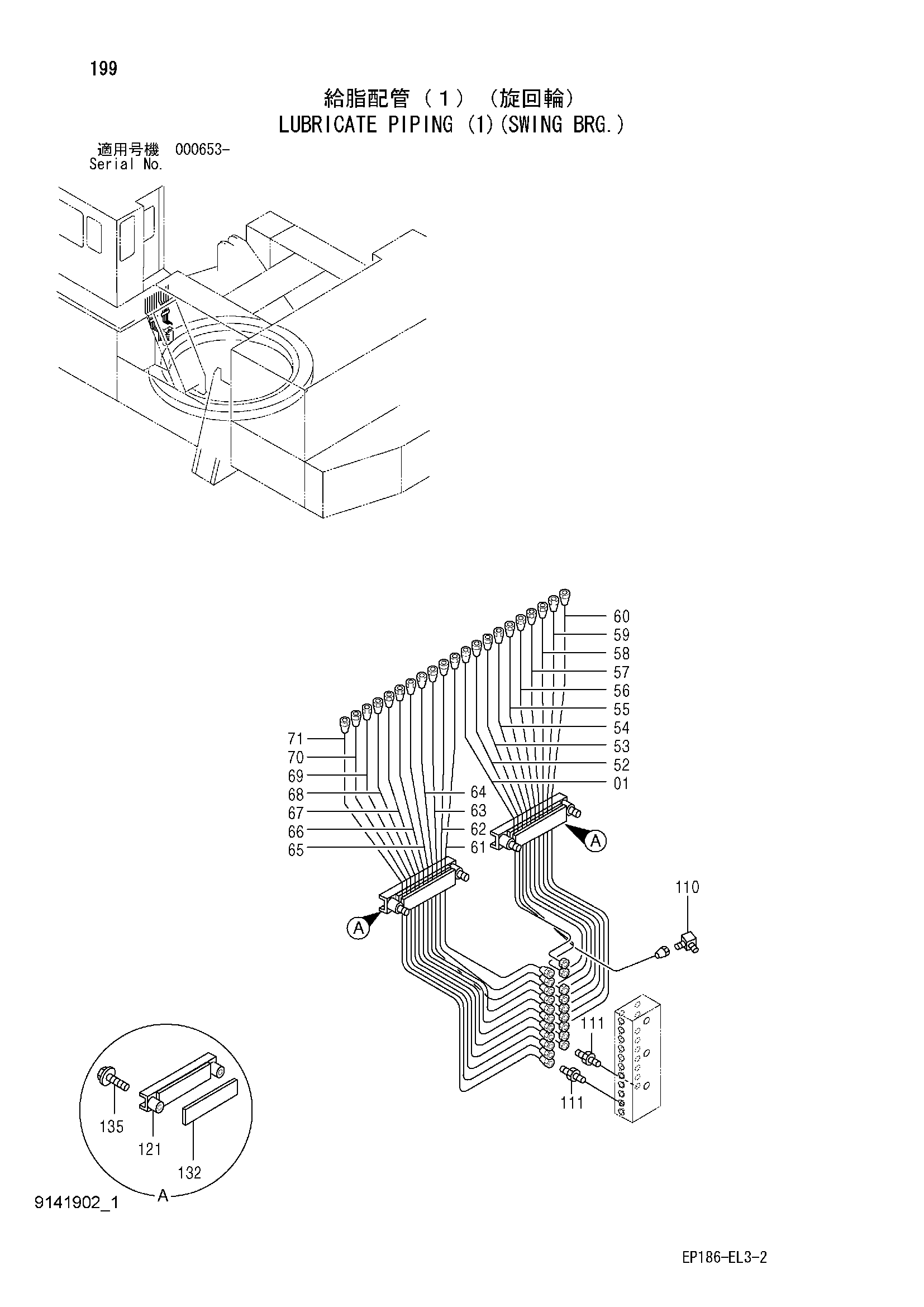

Трубопроводы системы смазки (1)(поворот подшипник.) — HITACHI EX2500-5
Заводская схема «Трубопроводы системы смазки (1)(поворот подшипник.)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4363484 | Трубка | 1 |
| 52 | 4446146 | Трубка | 1 |
| 53 | 4667656 | Трубка | 1 |
| 54 | 4446148 | Трубка | 1 |
| 55 | 4446149 | Трубка | 1 |
| 56 | 4446150 | Трубка | 1 |
| 57 | 4446151 | Трубка | 1 |
| 58 | 4446152 | Трубка | 1 |
| 59 | 4446153 | Трубка | 1 |
| 60 | 4446154 | Трубка | 1 |
| 61 | 4363494 | Трубка | 1 |
| 62 | 4363495 | Трубка | 1 |
| 63 | 4363496 | Трубка | 1 |
| 64 | 4363497 | Трубка | 1 |
| 65 | 4363498 | Трубка | 1 |
| 66 | 4363499 | Трубка | 1 |
| 67 | 4363500 | Трубка | 1 |
| 68 | 4363501 | Трубка | 1 |
| 69 | 4363502 | Трубка | 1 |
| 70 | 4363503 | Трубка | 1 |
| 71 | 4363504 | Трубка | 1 |
| 110 | 4097666 | Угловой штуцер | 1 |
| 111 | 4119986 | Адаптер | 20 |
| 121 | 9745090 | Хомут | 2 |
| 132 | 4355624 | Резиновая прокладка | 2 |
| 135 | J271030 | Болт с шайбой | 4 |
| 135A | J901030 | Болт | 1 |
| 135B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
