Гидролинии рабочего оборудования (3)(экскаватор) — HITACHI EX2500-5

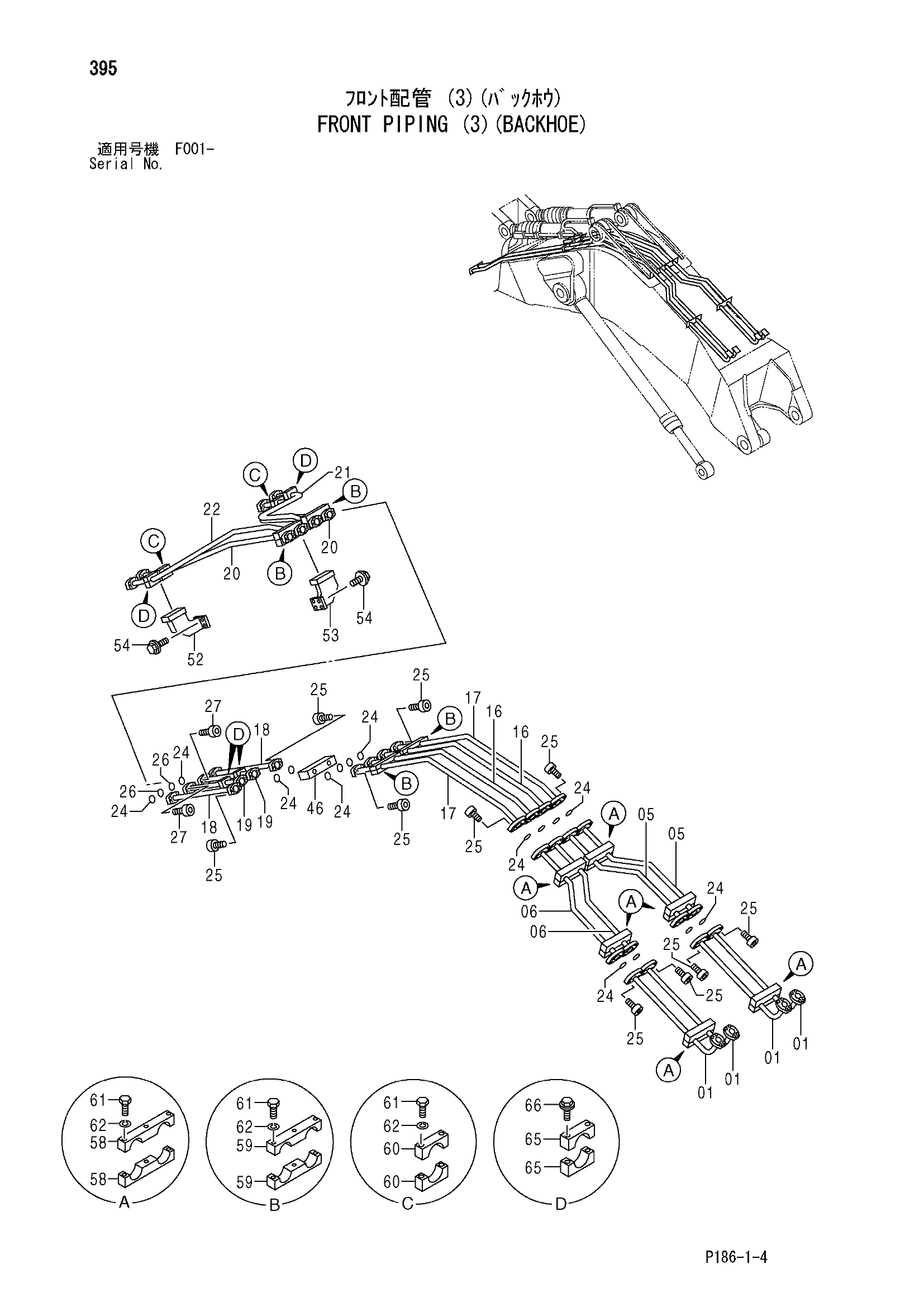

Заводская схема «Гидролинии рабочего оборудования (3)(экскаватор)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8069807 | Трубка | 4 |
| 05 | 8069808 | Трубка | 2 |
| 06 | 8069809 | Трубка | 2 |
| 16 | 8069195 | Трубка | 2 |
| 17 | 8069196 | Трубка | 2 |
| 18 | 9748691 | Трубка | 2 |
| 19 | 9748692 | Трубка | 2 |
| 20 | 8069812 | Трубка | 2 |
| 21 | 8069813 | Трубка | 1 |
| 22 | 8069814 | Трубка | 1 |
| 24 | 4510170 | Уплотнительное кольцо | 16 |
| 25 | M342065 | Болт с внутренним шестигранником | 64 |
| 26 | 4510169 | Уплотнительное кольцо | 2 |
| 27 | M341650 | Болт с внутренним шестигранником | 8 |
| 46 | 4226930 | Коллектор | 1 |
| 52 | 8069147 | Кронштейн | 1 |
| 53 | 8069148 | Кронштейн | 1 |
| 54 | J021245 | Болт с шайбой | 8 |
| 54 | J271245 замена: J901245 | Болт с шайбой | 8 |
| 58 | 4362366 | Хомут трубки | 12 |
| 59 | 4362447 | Хомут трубки | 8 |
| 60 | 4357265 | Хомут трубки | 4 |
| 61 | J901403 | Болт | 34 |
| 62 | A590914 | Пружинная шайба | 34 |
| 65 | 4342723 | Хомут трубки | 8 |
| 66 | J011200 | Болт с шайбой | 8 |
| 66 | J271200 замена: J901200 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
