Утилитй короб — HITACHI EX2500-5

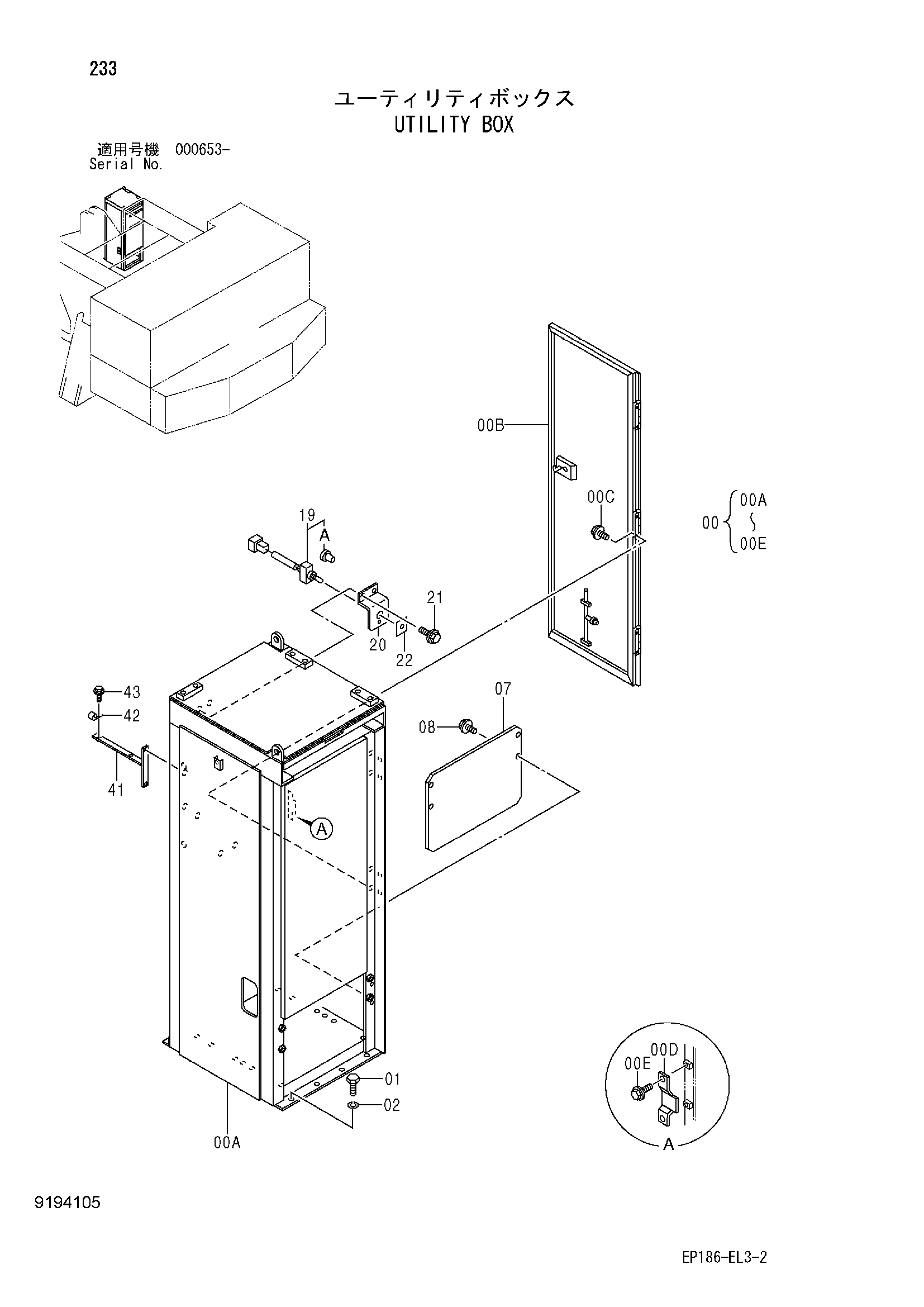

Заводская схема «Утилитй короб» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9212705 | Крышка в сборе | 1 |
| 00A | 5008280 | Крышка | 1 |
| 00B | 4351067 | Дверь | 1 |
| 00C | J260825 | Болт с шайбой | 6 |
| 00CA | J900825 | Болт | 1 |
| 00CB | A590108 | Плоская шайба | 1 |
| 00D | 9746544 | Ограничитель | 1 |
| 00E | J260816 | Болт с шайбой | 2 |
| 00EA | J900816 | Болт | 1 |
| 00EB | A590108 | Плоская шайба | 1 |
| 01 | J901435 | Болт | 8 |
| 02 | A590914 | Пружинная шайба | 8 |
| 07 | 4446830 | Крышка | 1 |
| 08 | J281030 | Болт с шайбой | 4 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 19 | 4377351 | Выключатель | 1 |
| 19A | 4405843 | Колпачок резиновый | 1 |
| 20 | 4380442 | Кронштейн | 1 |
| 21 | J260614 | Болт с шайбой | 2 |
| 21A | J900614 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
| 22 | 4678639 | Информационная табличка (булгариан) | 1 |
| 41 | 8089133 | Кронштейн | 1 |
| 42 | 4190261 | Зажим | 2 |
| 43 | J271025 | Болт с шайбой | 4 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
