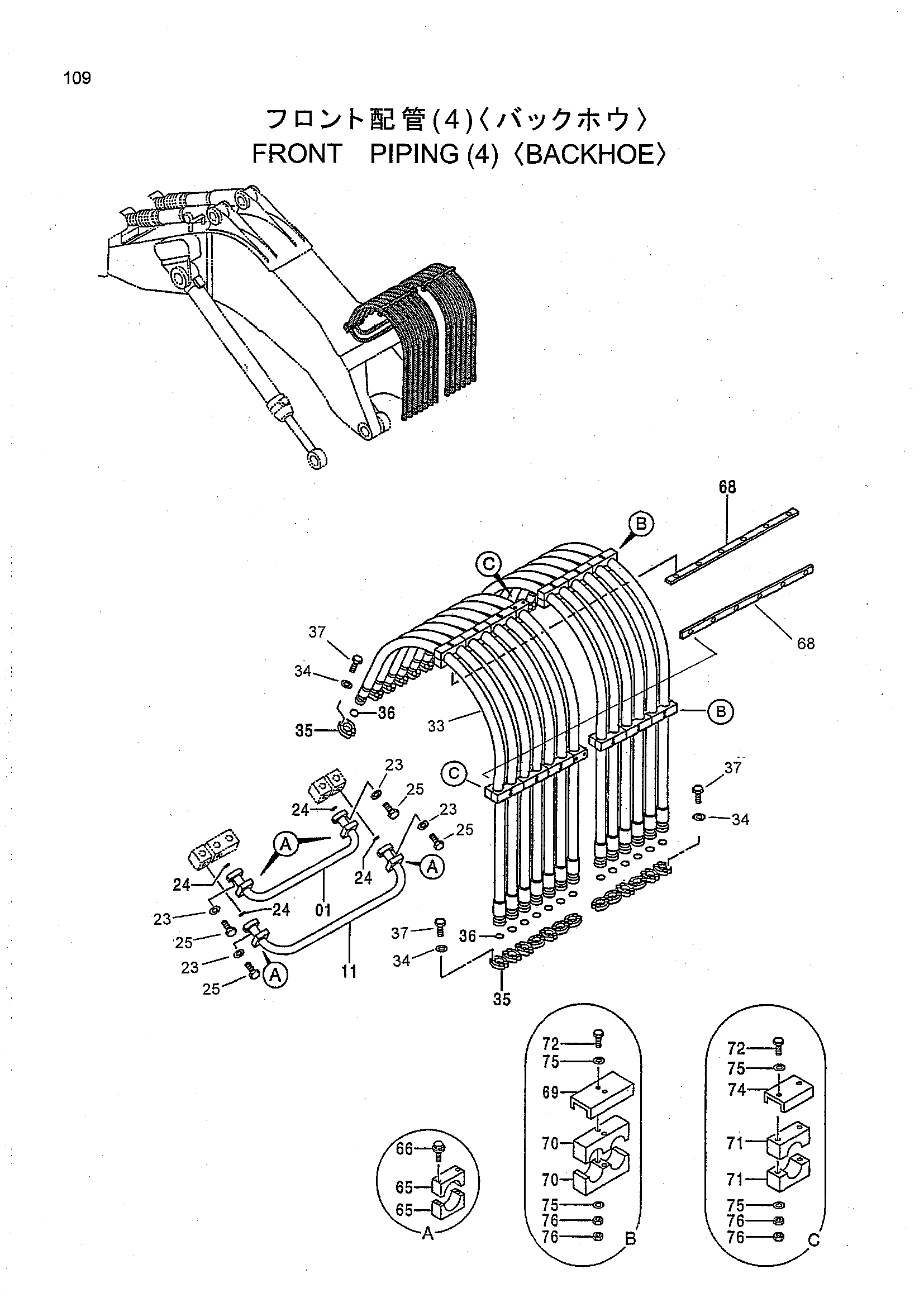

Гидролинии рабочего оборудования (4) <экскаватор> — HITACHI EX2500-5
Заводская схема «Гидролинии рабочего оборудования (4) <экскаватор>» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8069189 | Трубка | 1 |
| 11 | 8069190 | Трубка | 1 |
| 23 | A590920 | Пружинная шайба | 16 |
| 24 | 4292385 | Уплотнительное кольцо | 4 |
| 25 | J912070 | Болт | 16 |
| 33 | 4464775 | Шланг | 13 |
| 34 | A590920 | Пружинная шайба | 65 |
| 35 | 4169565 | Разъёмный фланец | 30 |
| 36 | 4292385 | Уплотнительное кольцо | 15 |
| 37 | J912070 | Болт | 65 |
| 65 | 4342723 | Хомут трубки | 6 |
| 66 | J011200 | Болт с шайбой | 8 |
| 68 | 3089304 | Пластина | 2 |
| 69 | 4410171 | Хомут | 12 |
| 70 | 4383223 | Хомут | 24 |
| 71 | 4383224 | Хомут | 4 |
| 72 | J901213 | Болт | 28 |
| 74 | 4410170 | Хомут | 2 |
| 75 | A590112 | Плоская шайба | 56 |
| 76 | J950012 | Гайка | 56 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
