Кабина группа (2-2) — HITACHI EX2500-5

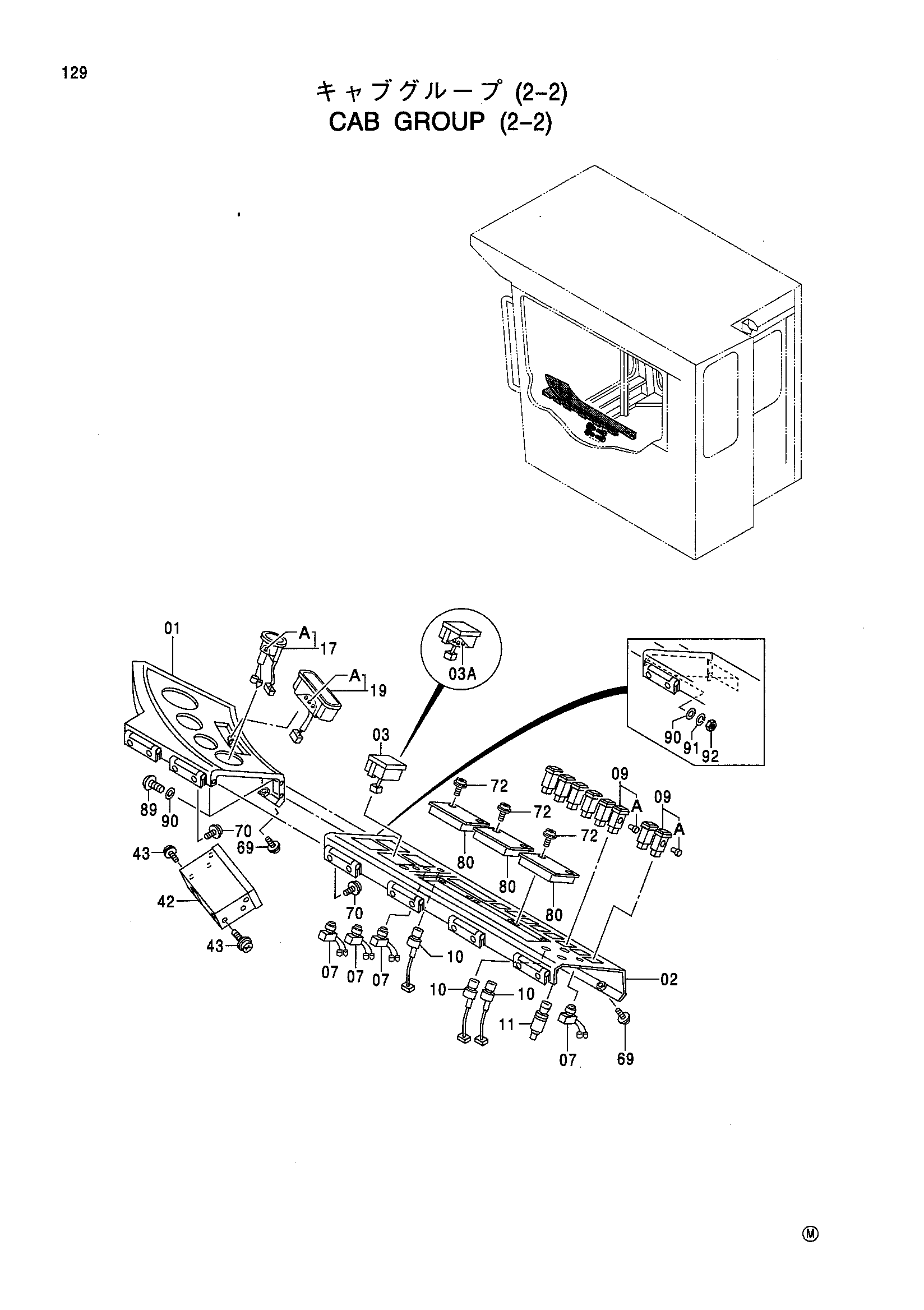

Заводская схема «Кабина группа (2-2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4363672 | Консоль | 1 |
| 02 | 4471774 | Консоль | 1 |
| 03-11 | 9213350 | Консоль панель | 1 |
| 03 | 4471815 | Фонарь инспектион | 1 |
| 03A | 4386337 | Лампа | 6 |
| 07 | 4266984 | Выключатель пусхбут. | 4 |
| 09 | 4354077 | Выключатель | 8 |
| 09A | 4405569 | Лампа | 1 |
| 10 | 4354242 | Выключатель | 3 |
| 11 | 4357862 | Лигхтер | 1 |
| 17-19 | 9213349 | Измеритель панель | 1 |
| 17 | 4354213 | Измеритель темп. | 1 |
| 17A | 4405579 | Лампа | 1 |
| 19 | 4471793 | Фонарь инспектион | 1 |
| 19A | 4386337 | Лампа | 1 |
| 42 | 4472015 | Радио | 1 |
| 43 | J460510 | Винт с шайбой | 4 |
| 69 | J460620 | Винт с шайбой | 6 |
| 70 | J450616 | Винт с шайбой | 12 |
| 72 | J680416 | Винт с шайбой | 6 |
| 80 | 4359973 | Панель управление | 3 |
| 89 | M430316 | Винт | 5 |
| 90 | A590103 | Плоская шайба | 8 |
| 91 | A590903 | Пружинная шайба | 3 |
| 92 | M500303 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
