Воздушный звуковой сигнал — HITACHI EX2500-5

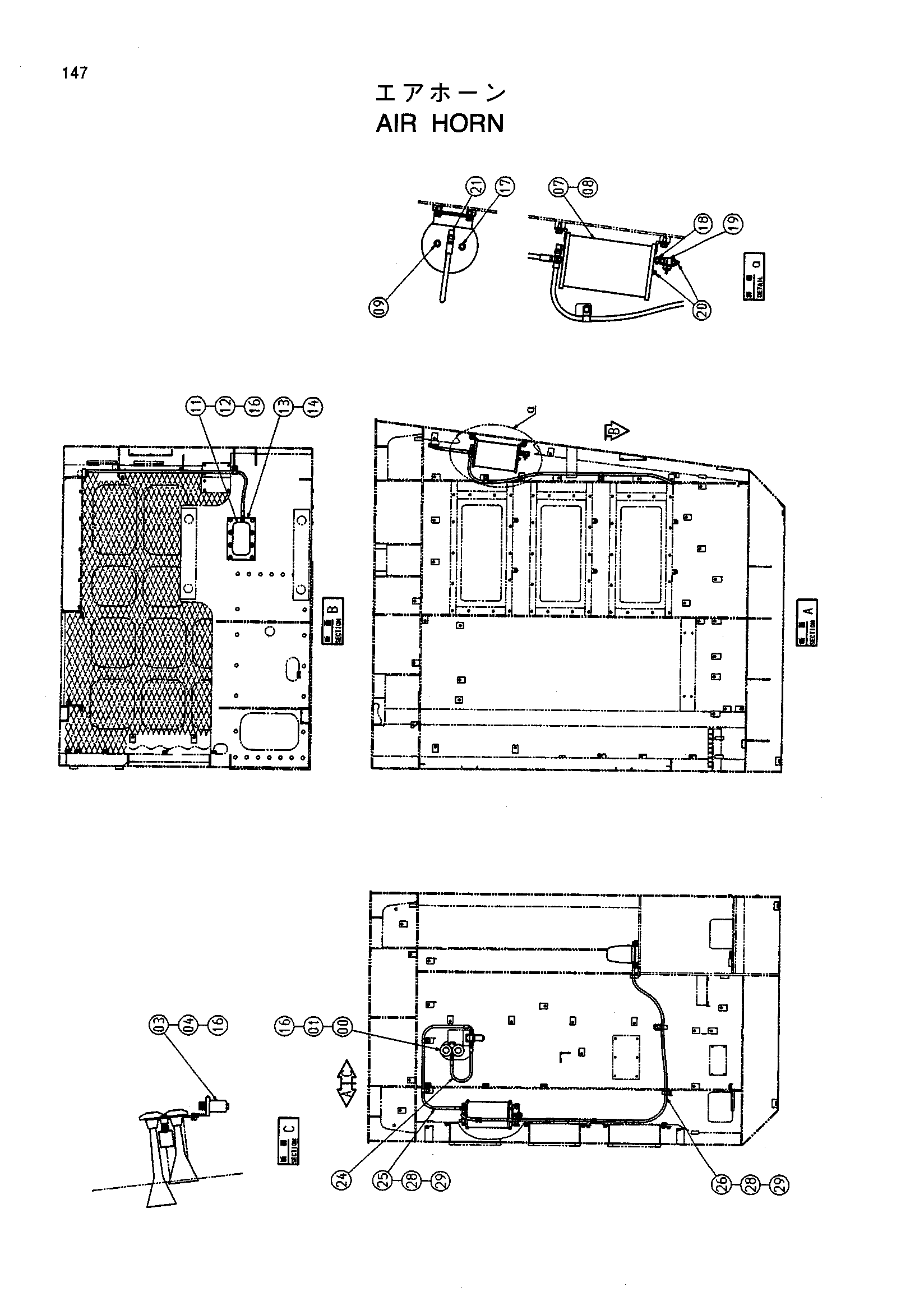

Заводская схема «Воздушный звуковой сигнал» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454474 | Звуковой сигнал | 1 |
| 01 | J010625 | Болт с шайбой | 2 |
| 03 | 4454479 | Фильтр воздушный | 1 |
| 04 | J010616 | Болт с шайбой | 2 |
| 07 | 8084190 | Бак воздушный | 1 |
| 08 | J011025 | Болт с шайбой | 4 |
| 09 | 4331359 | Датчик давления | 1 |
| 11 | 4454480 | Компрессор | 1 |
| 12 | J010620 | Болт с шайбой | 4 |
| 13 | 9756946 | Пластина | 1 |
| 14 | J021025 | Болт с шайбой | 4 |
| 16 | 4367300 | Адаптер | 4 |
| 17 | 4154651 | Адаптер | 1 |
| 18 | 94-1701 | Адаптер | 1 |
| 19 | 4374265 | Шаровой клапан | 1 |
| 20 | 94-2022 | Пробка | 2 |
| 21 | 4154656 | Угловой штуцер | 1 |
| 24 | 4209790 | Шланг | 1 |
| 25 | 4312913 | Шланг | 1 |
| 26 | 4304980 | Шланг | 1 |
| 28 | 4190275 | Зажим | 7 |
| 29 | J011025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
