STD. рукоять детали (2) — HITACHI EX2500-5

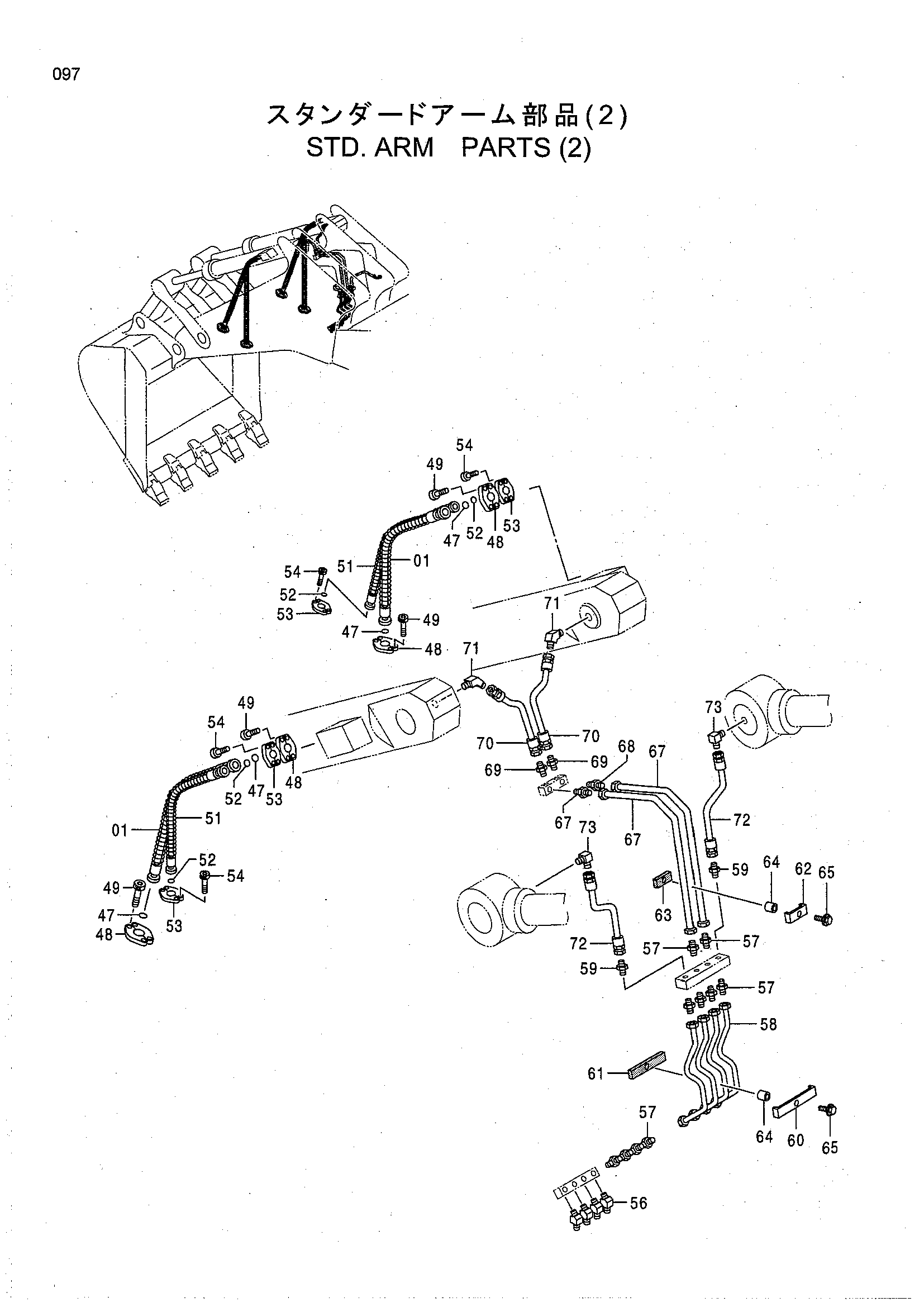

Заводская схема «STD. рукоять детали (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4464778 | Шланг | 2 |
| 47 | 4292385 | Уплотнительное кольцо | 4 |
| 48 | 4169565 | Разъёмный фланец | 8 |
| 49 | J912070 | Болт | 16 |
| 50 | A590920 | Пружинная шайба | 16 |
| 51 | 4464779 | Шланг | 2 |
| 52 | 4292384 | Уплотнительное кольцо | 4 |
| 53 | 4075854 | Разъёмный фланец | 8 |
| 54 | 4146847 | Болт с внутренним шестигранником | 16 |
| 56 | 4154655 | Угловой штуцер | 4 |
| 57 | 4122125 | Адаптер | 10 |
| 58 | 4461478 | Трубка | 4 |
| 59 | 4154651 | Адаптер | 2 |
| 60 | 4273720 | Хомут | 1 |
| 61 | 4273721 | Резиновая прокладка | 1 |
| 62 | 4269656 | Хомут | 2 |
| 63 | 4269657 | Резиновая прокладка | 2 |
| 64 | 4269658 | Проставка | 3 |
| 65 | J011030 | Болт с шайбой | 3 |
| 67 | 4464795 | Трубка | 2 |
| 68 | 4122125 | Адаптер | 2 |
| 69 | 4154651 | Адаптер | 2 |
| 70 | 4464737 | Шланг | 2 |
| 71 | 4154655 | Угловой штуцер | 2 |
| 72 | 4464738 | Шланг | 2 |
| 73 | 4154656 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
