Пилотные гидролинии (рама)(левый)(2) — HITACHI EX2500-5

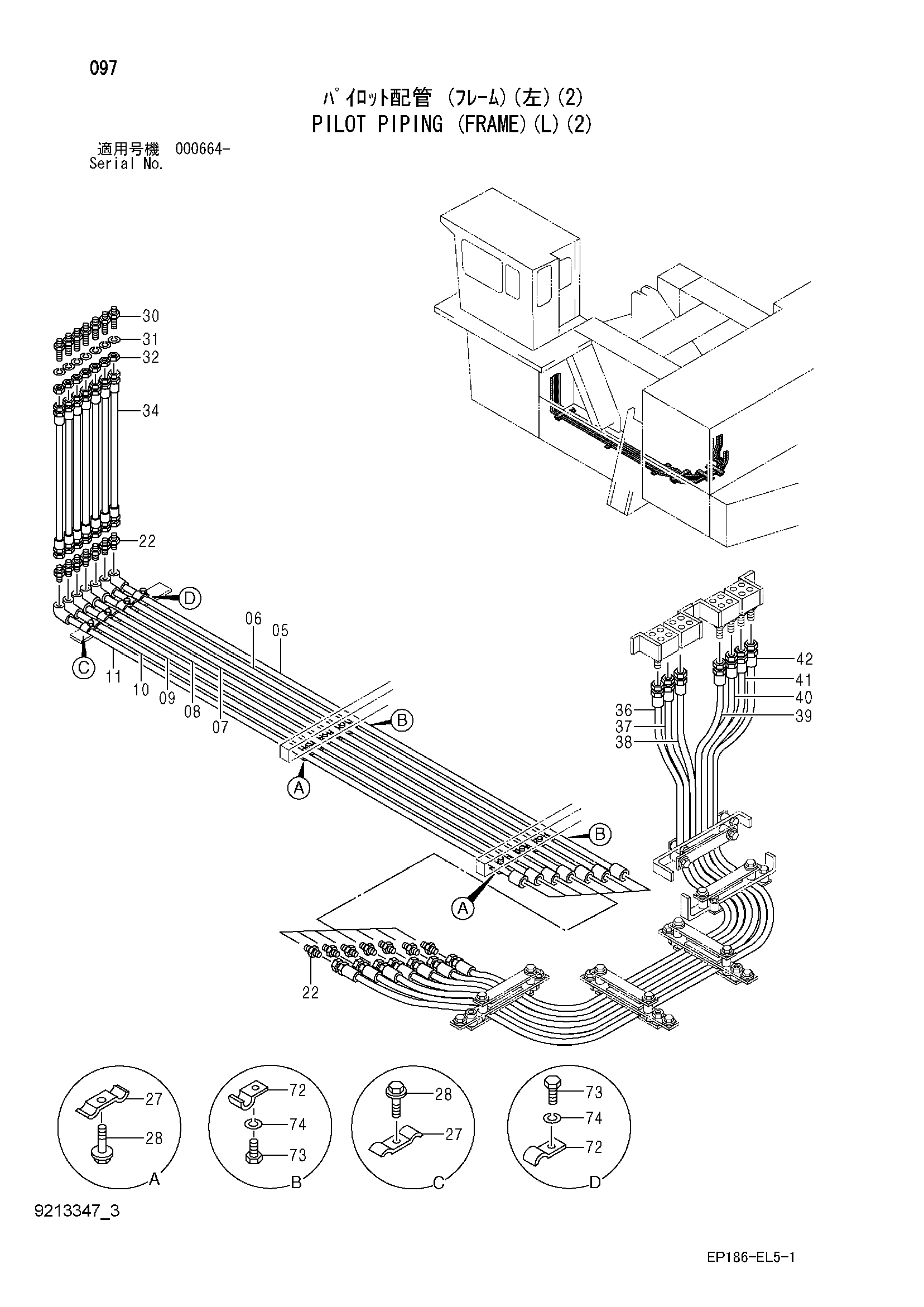

Заводская схема «Пилотные гидролинии (рама)(левый)(2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9746882 | Трубка | 1 |
| 05 | 9744212 | Трубка | 1 |
| 06 | 9744213 | Трубка | 1 |
| 07 | 9744214 | Трубка | 1 |
| 08 | 9744215 | Трубка | 1 |
| 09 | 9744216 | Трубка | 1 |
| 10 | 9744217 | Трубка | 1 |
| 11 | 9744218 | Трубка | 1 |
| 22 | A852133 | Адаптер | 14 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4001156 | Хомут трубки | 9 |
| 28 | J271030 | Болт с шайбой | 9 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4202532 | Адаптер | 7 |
| 31 | A590914 | Пружинная шайба | 7 |
| 32 | 4202531 | Гайка | 7 |
| 34 | 4239749 | Шланг | 7 |
| 36 | 4348461 | Шланг (36) | 1 |
| 37 | 4348462 | Шланг (37) | 1 |
| 38 | 4348463 | Шланг (38) | 1 |
| 39 | 4348464 | Шланг (39) | 1 |
| 40 | 4348465 | Шланг (40) | 1 |
| 41 | 4348466 | Шланг (41) | 1 |
| 42 | 4348467 | Шланг (42) | 1 |
| 72 | 4078856 | Хомут | 3 |
| 73 | J901020 | Болт | 3 |
| 74 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
