Радиатор (2/2) — HITACHI EX2500-5

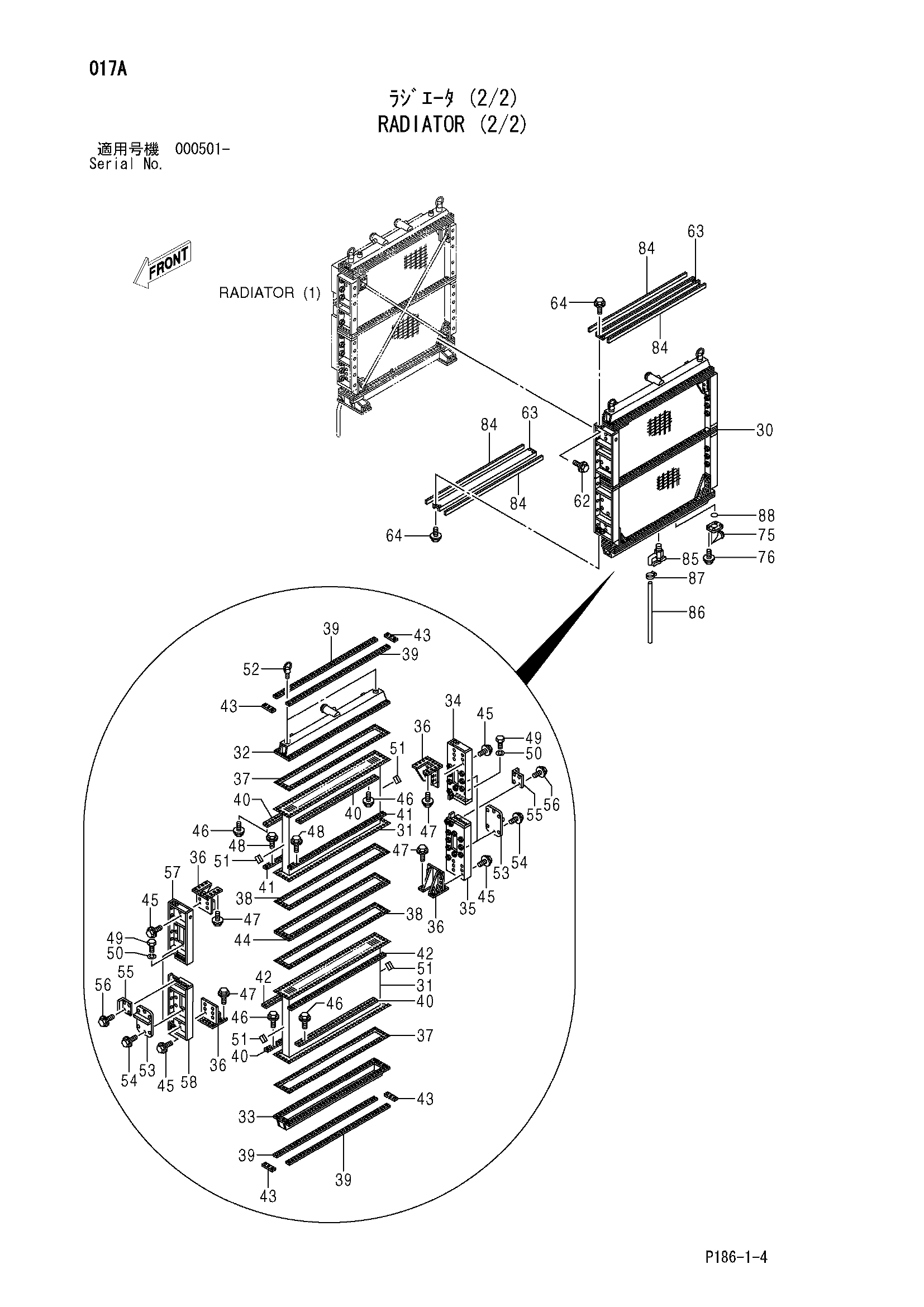

Заводская схема «Радиатор (2/2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4444390	Радиатор	1
30	4488389	Коре радиатор	1
31	4488390	Коре	2
32	4488391	Бак	1
33	4488392	Бак	1
34	4488393	Опора	1
35	4488394	Опора	1
36	4428822	Кронштейн	4
37	4488378	Прокладка	2
38	4488379	Прокладка	2
39	4488381	Пластина	4
40	4488383	Пластина	4
41	4488384	Пластина	2
42	4488385	Пластина	2
43	4387142	Пластина	4
44	4488386	Пластина	1
45	J021230	Болт с шайбой	24
45	J271230 замена: J901230	Болт с шайбой	24
46	J011030	Болт с шайбой	108
46	J271030 замена: J901030	Болт с шайбой	108
47	J011235	Болт с шайбой	44
47	J271235 замена: J901235	Болт с шайбой	44
48	J011050	Болт с шайбой	66
48	J271050 замена: J901050	Болт с шайбой	66
49	J901270	Болт	10
50	A590912	Пружинная шайба	10
51	4488387	Манжета	4
52	4488388	Болт проушина	2
53	4488404	Пластина	4
54	J011025	Болт с шайбой	32
54	J271025 замена: J901025	Болт с шайбой	32
55	4488405	Пластина	2
56	J011025	Болт с шайбой	8
56	J271025 замена: J901025	Болт с шайбой	8
57	4488406	Опора	1
58	4488407	Опора	1
62	J021030	Болт с шайбой	22
62	J271030 замена: J901030	Болт с шайбой	22
63	4488395	Кронштейн	2
64	J021030	Болт с шайбой	8
64	J271030 замена: J901030	Болт с шайбой	8
75	4488419	Трубка	1
76	J021030	Болт с шайбой	4
76	J271030 замена: J901030	Болт с шайбой	4
84	4488422	Манжета	4
85	4488423	Кран	1
86	4206316	Виниловый шланг	1
87	4143888	Провод	1
88	4488424	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
