Гидромотор крышка (1) — HITACHI EX2500-5

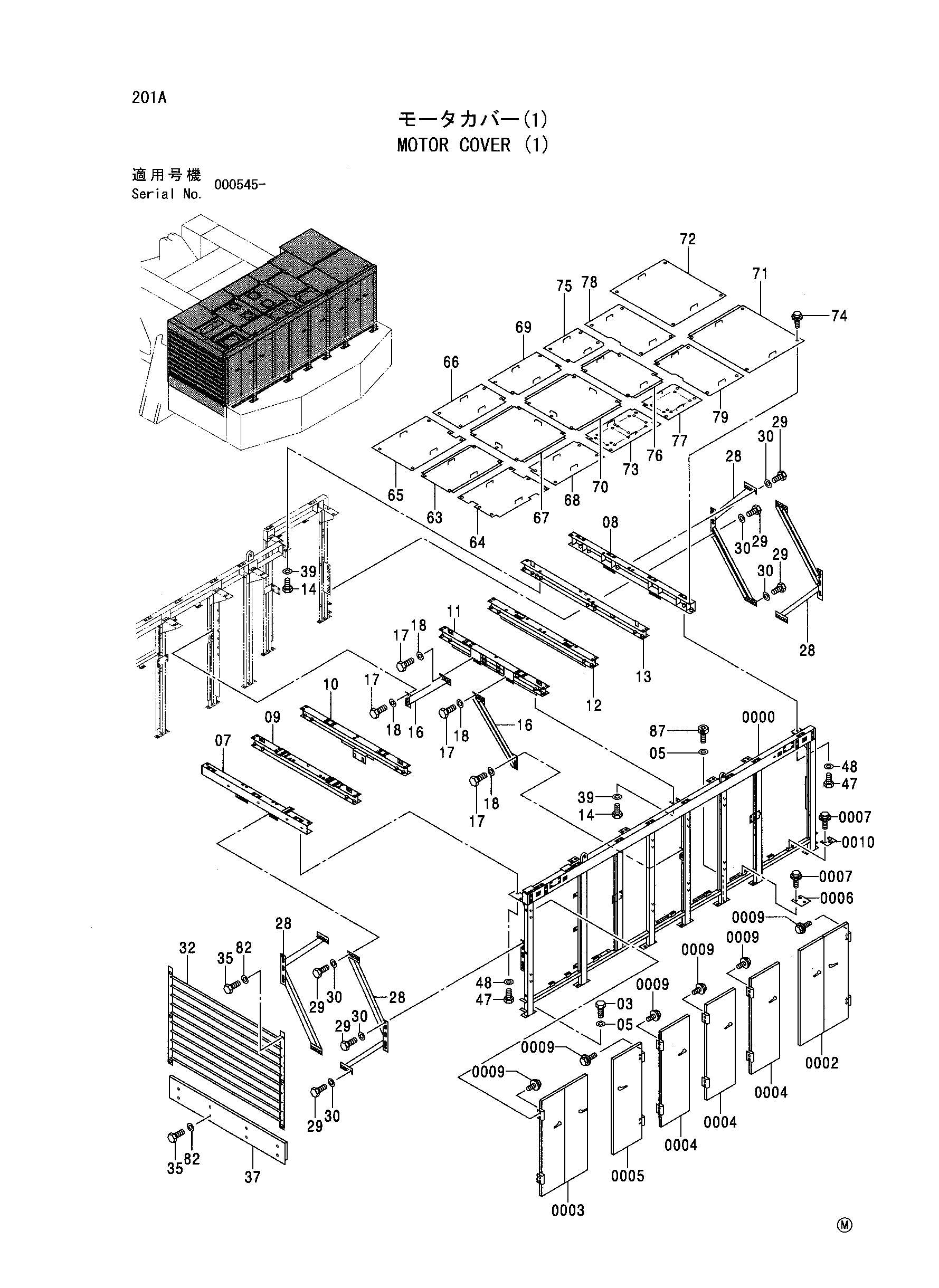

Заводская схема «Гидромотор крышка (1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0000 | 5007461 | Панель | 1 |
| 0002 | 4345213 | Дверь | 1 |
| 0003 | 4352771 | Дверь | 1 |
| 0004 | 4345221 | Дверь | 3 |
| 0005 | 4401250 | Дверь | 1 |
| 0006 | 4421324 | Пластина | 15 |
| 0007 | J020830 | Болт с шайбой | 32 |
| 0009 | J020825 | Болт с шайбой | 24 |
| 0010 | 4425208 | Пластина | 1 |
| 03 | J901640 | Болт | 18 |
| 05 | J222016 | Шайба | 18 |
| 07 | 7039685 | Балка | 1 |
| 08 | 8076608 | Балка | 1 |
| 09 | 7039688 | Балка | 1 |
| 10 | 7039696 | Балка | 1 |
| 11 | 7042287 | Балка | 1 |
| 12 | 7039697 | Балка | 1 |
| 13 | 8087879 | Балка | 1 |
| 14 | J901240 | Болт | 24 |
| 16 | 8075006 | Стойка | 2 |
| 17 | J921640 | Болт | 16 |
| 18 | 4087197 | Шайба | 16 |
| 28 | 8076643 | Стойка | 4 |
| 29 | J921640 | Болт | 64 |
| 30 | 4087197 | Шайба | 64 |
| 32 | 8082579 | Решётка | 1 |
| 35 | J901025 | Болт | 14 |
| 37 | 4447594 | Крышка | 1 |
| 39 | J222012 | Шайба | 24 |
| 47 | J901440 | Болт | 8 |
| 48 | J222014 | Шайба | 8 |
| 63 | 7042217 | Крышка | 1 |
| 64 | 7042216 | Крышка | 1 |
| 65 | 7039659 | Крышка | 1 |
| 66 | 8082696 | Крышка | 1 |
| 67 | 6020905 | Крышка | 1 |
| 68 | 7039737 | Крышка | 1 |
| 69 | 8082695 | Крышка | 1 |
| 70 | 7042218 | Крышка | 1 |
| 71 | 7029956 | Крышка | 1 |
| 72 | 7029955 | Крышка | 1 |
| 73 | 8082698 | Крышка | 1 |
| 74 | J031240 | Болт с шайбой | 71 |
| 75 | 8082694 | Крышка | 1 |
| 76 | 7039713 | Крышка | 1 |
| 77 | 8082699 | Крышка | 1 |
| 78 | 8082693 | Крышка | 1 |
| 79 | 8082692 | Крышка | 1 |
| 82 | J222010 | Шайба | 14 |
| 87 | M341640 | Болт с внутренним шестигранником | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
