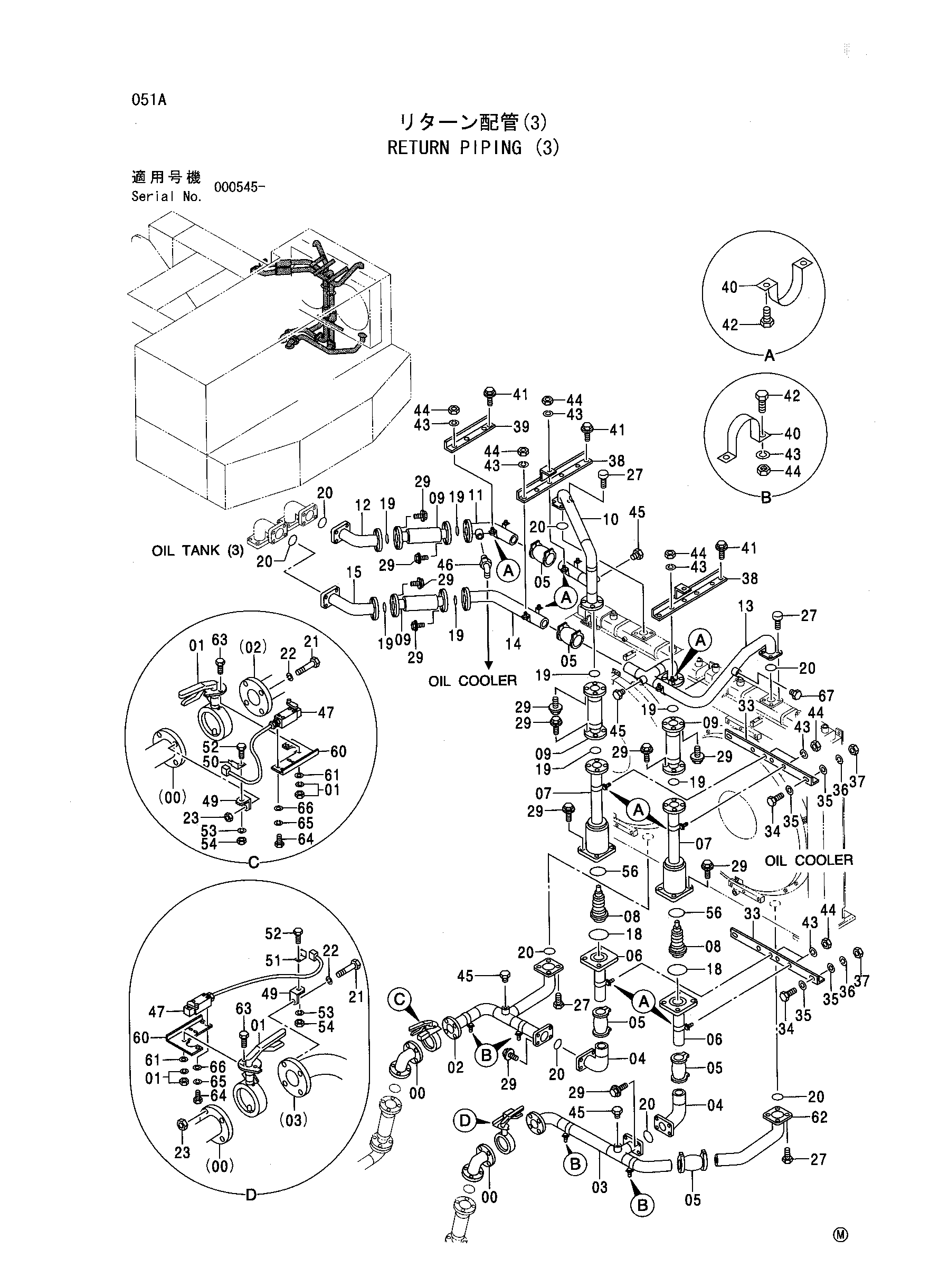

Обратные трубопроводы (3) — HITACHI EX2500-5

Заводская схема «Обратные трубопроводы (3)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9754338	Трубка	2
01	4423846	Клапан	2
02	8079266	Трубка	1
03	7037208	Трубка	1
04	9743115	Трубка	2
05	4071215	Муфта	5
06	8060315	Трубка	2
07	8058947	Трубка	2
08	4433094	Клапан	2
09	4331889	Шланг	4
10	7036820	Трубка	1
11	9746864	Трубка	1
12	9746825	Трубка	1
13	7036821	Трубка	1
14	9746868	Трубка	1
15	9746826	Трубка	1
18	4153555	Уплотнительное кольцо	2
19	4153543	Уплотнительное кольцо	8
20	4153541	Уплотнительное кольцо	6
21	J901200	Болт	8
22	A590912	Пружинная шайба	8
23	J950012	Гайка	8
27	M341440	Болт с внутренним шестигранником	16
29	J011245	Болт с шайбой	48
33	4331973	Кронштейн	2
34	J901030	Болт	4
35	J217083	Шайба	8
36	A590910	Пружинная шайба	4
37	J950010	Гайка	4
38	8091794	Кронштейн	2
39	4331987	Кронштейн	1
40	4000909	Хомут трубки	11
41	J011025	Болт с шайбой	6
42	J901030	Болт	22
43	A590910	Пружинная шайба	22
44	J950010	Гайка	22
45	A885002	Пробка	4
45A	957366	Уплотнительное кольцо	1
46	A852366	Угловой штуцер	1
46A	4506424	Уплотнительное кольцо	1
47	4298612	Выключатель концевой	2
49	4356153	Угол	2
50	4336875	Кронштейн	1
51	4257159	Кронштейн	1
52	J901020	Болт	2
53	A590910	Пружинная шайба	2
54	J950010	Гайка	2
56	4153549	Уплотнительное кольцо	2
60	8077183	Кронштейн	2
61	A590108	Плоская шайба	8
62	8076821	Трубка	1
63	J900835	Болт	4
64	J900614	Болт	8
65	A590906	Пружинная шайба	8
66	A590106	Плоская шайба	8
67	A885006	Пробка	1
67A	4506424	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
