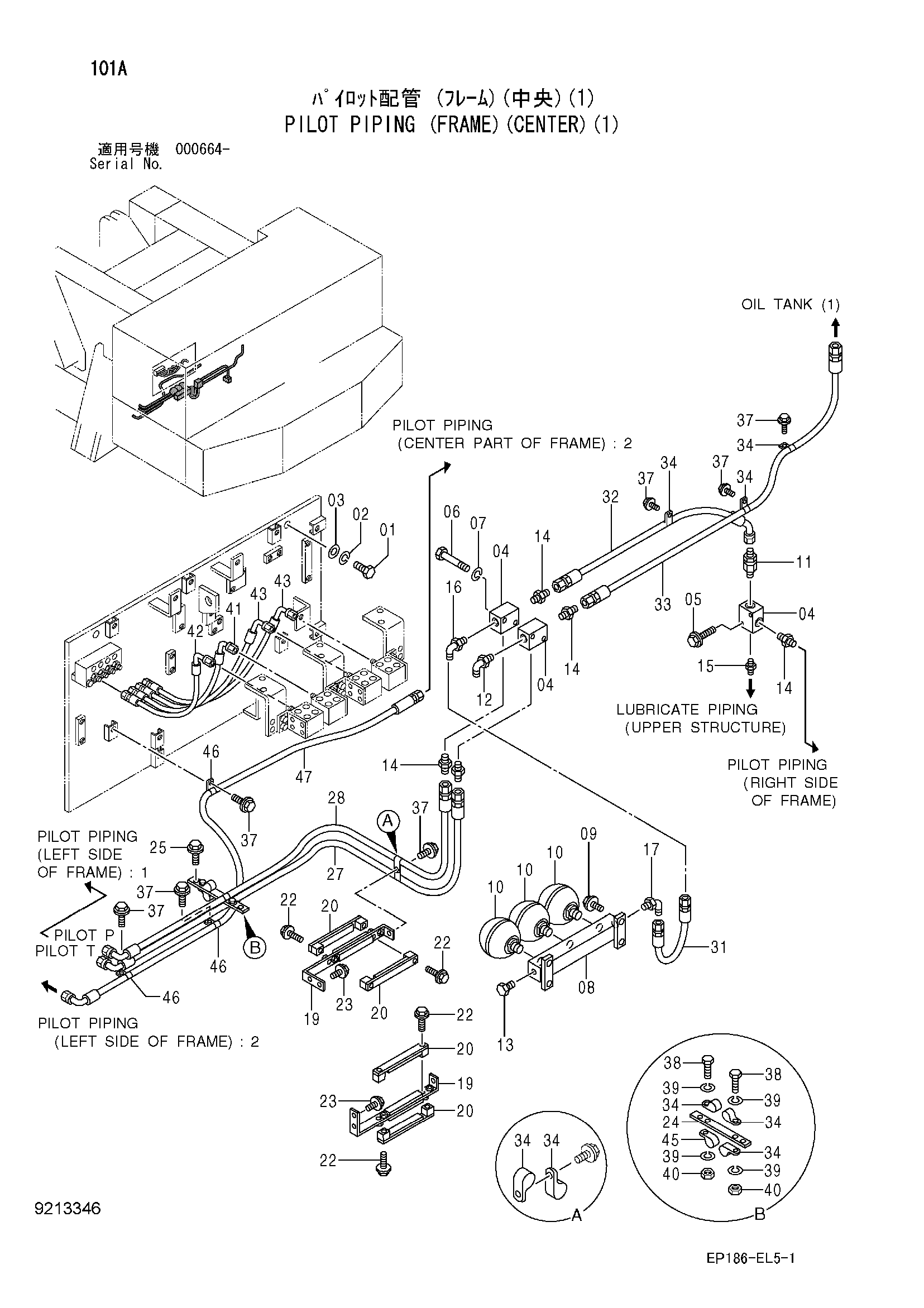

Пилотные гидролинии (рама)(центральный)(1) — HITACHI EX2500-5
Заводская схема «Пилотные гидролинии (рама)(центральный)(1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901635 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J217085 | Шайба | 4 |
| 04 | 4346994 | Коллектор | 3 |
| 05 | J271065 | Болт с шайбой | 2 |
| 05A | J901065 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J901004 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | 8038506 | Блок | 1 |
| 09 | J271035 | Болт с шайбой | 4 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4200387 | Гидроаккумулятор | 3 |
| 11 | 4348000 | Обратный клапан | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A885003 | Пробка | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852166 | Адаптер | 5 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852323 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852332 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 8062155 | Хомут | 2 |
| 20 | 9761791 | Хомут | 4 |
| 22 | J271055 | Болт с шайбой | 8 |
| 22A | J901055 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J271020 | Болт с шайбой | 4 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4348003 | Пластина | 1 |
| 25 | J271025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4348478 | Шланг | 1 |
| 28 | 4348479 | Шланг | 1 |
| 31 | 4214482 | Шланг | 1 |
| 32 | 4348483 | Шланг | 1 |
| 33 | 4348482 | Шланг | 1 |
| 34 | 4192035 | Зажим | 9 |
| 37 | J271025 | Болт с шайбой | 7 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | J901025 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 4 |
| 40 | J950010 | Гайка | 2 |
| 41 | 4259665 | Шланг | 1 |
| 42 | 4229858 | Шланг | 1 |
| 43 | 4259665 | Шланг | 2 |
| 45 | 4193816 | Зажим | 1 |
| 46 | 4190277 | Зажим | 3 |
| 47 | 4313170 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
