Аккумулятор крышка — HITACHI EX2500-5

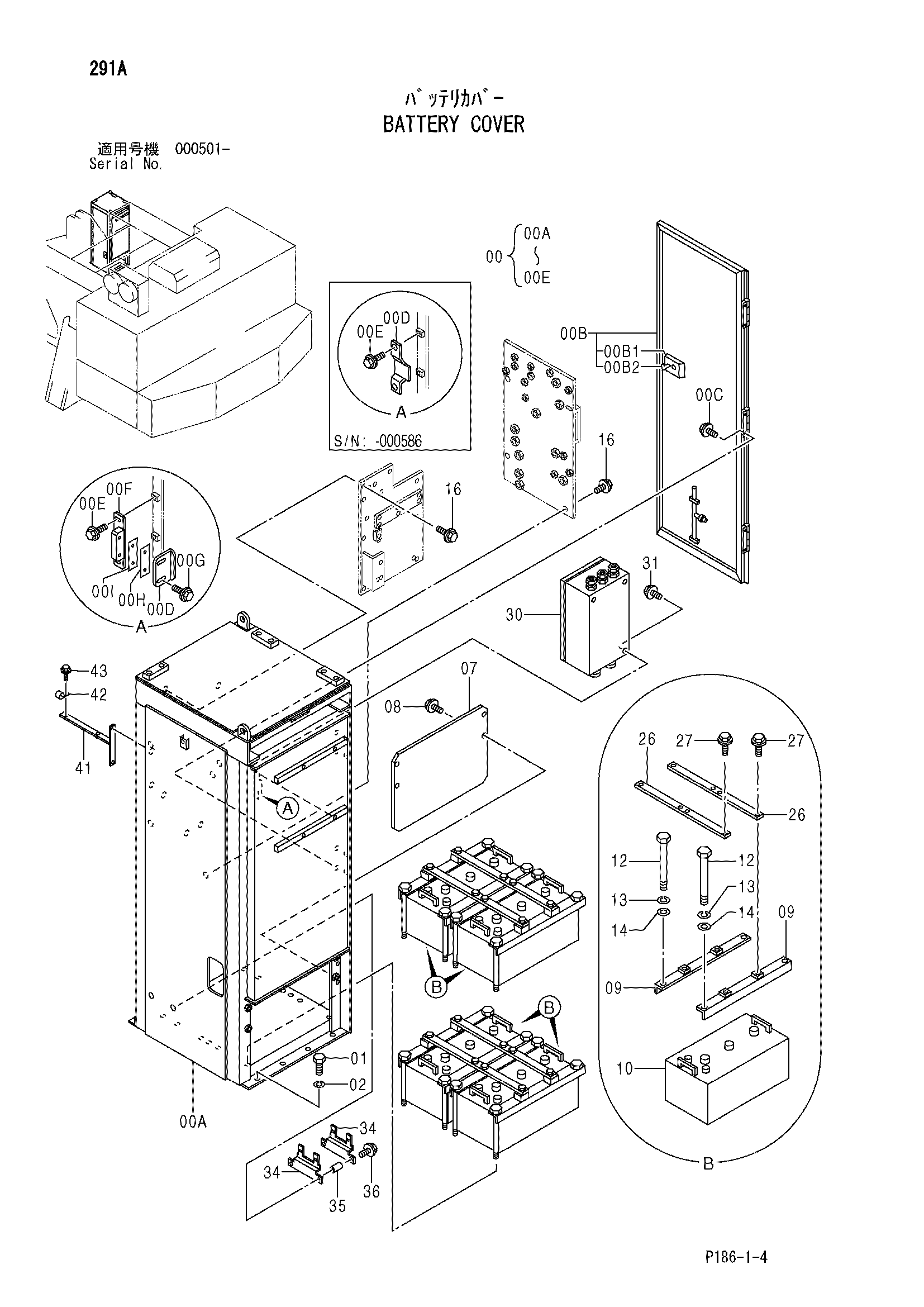

Заводская схема «Аккумулятор крышка» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9194128	Крышка в сборе	1
00A	5007441	Крышка	1
00B	4351067	Дверь	1
00B1	4616963	Блокировка (левый)	1
00B2	4364651	Резиновая прокладка	1
00C	J020825	Болт с шайбой	6
00C	J260825 замена: J900825	Болт с шайбой	6
00D	9746544 замена: 4639522	Ограничитель	1
00D	4639522	Ограничитель	1
00E	J020816	Болт с шайбой	2
00E	J260816 замена: J900816	Болт с шайбой	2
00F	9764679	Кронштейн	1
00G	J260830	Болт с шайбой	2
00G1	J900830	Болт	1
00G2	A590108	Плоская шайба	1
00H	4639523	Регулировочная шайба 1.6mm	3
00I	4639524	Регулировочная шайба 3.2mm	1
01	J901435	Болт	8
02	A590914	Пружинная шайба	8
07	4446830	Крышка	1
08	J031030	Болт с шайбой	4
08	J281030 замена: J901030	Болт с шайбой	4
09	9753366	Держатель	8
10	4354442	Аккумулятор	4
12	4314067	Болт	16
13	A590910	Пружинная шайба	16
14	A590110	Плоская шайба	16
16	J021025	Болт с шайбой	10
16	J271025 замена: J901025	Болт с шайбой	10
26	4425914	Кронштейн	4
27	J021020	Болт с шайбой	16
27	J271020 замена: J901020	Болт с шайбой	16
30	4431273	Короб выключатель	1
31	J021025	Болт с шайбой	4
31	J271025 замена: J901025	Болт с шайбой	4
34	4461623 замена: 4297280	Кронштейн	2
34	4297280	Кронштейн	2
35	4198621	Трубка	2
36	J021055	Болт с шайбой	2
36	J020855	Болт с шайбой	2
36	J260855 замена: J900855	Болт с шайбой	2
41	8089133	Кронштейн	1
42	4190261	Зажим	2
43	J011025	Болт с шайбой	4
43	J271025 замена: J901025	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
