Топливный радиатор трубопроводы — HITACHI EX2500-5

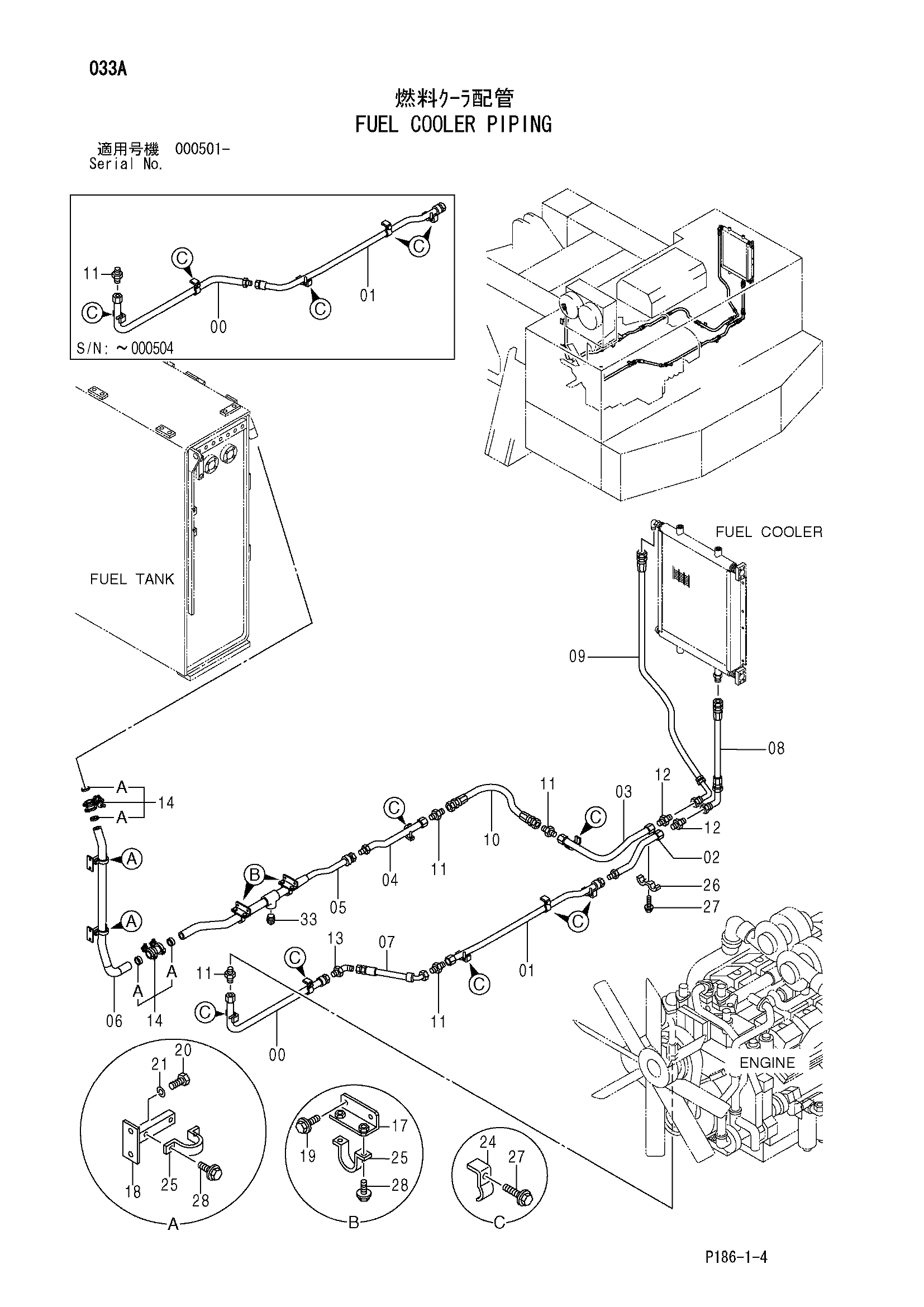

Заводская схема «Топливный радиатор трубопроводы» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082760 замена: 8085619 | Трубка | 1 |
| 00 | 8085619 | Трубка | 1 |
| 01 | 8082759 замена: 8085885 | Трубка | 1 |
| 01 | 8085885 | Трубка | 1 |
| 02 | 9756069 | Трубка | 1 |
| 03 | 8082758 | Трубка | 1 |
| 04 | 9756068 | Трубка | 1 |
| 05 | 7039721 | Трубка | 1 |
| 06 | 8082764 | Трубка | 1 |
| 07 | 4463687 замена: 4485179 | Шланг | 1 |
| 07 | 4485179 | Шланг | 1 |
| 08 | 4448269 замена: 4485193 | Шланг | 1 |
| 08 | 4485193 | Шланг | 1 |
| 09 | 4448268 замена: 4485195 | Шланг | 1 |
| 09 | 4485195 | Шланг | 1 |
| 10 | 4448267 замена: 4485169 | Шланг | 1 |
| 10 | 4485169 | Шланг | 1 |
| 11 | 94-1307 | Адаптер | 3 |
| 11 | 94-1307 | Адаптер | 4 |
| 12 | 94-1306 | Адаптер | 2 |
| 13 | 94-1507 | Угловой штуцер | 1 |
| 14 | 4067833 | Муфта | 2 |
| 14A | 4196261 | Уплотнение | 2 |
| 17 | 9755922 | Кронштейн | 2 |
| 18 | 9755918 | Кронштейн | 2 |
| 19 | J011230 | Болт с шайбой | 4 |
| 19 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 20 | J901225 | Болт | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
| 24 | 4053697 | Хомут трубки | 7 |
| 25 | 4053865 | Хомут трубки | 4 |
| 26 | 4031909 | Хомут | 1 |
| 27 | J011270 | Болт с шайбой | 8 |
| 27 | J271270 замена: J901270 | Болт с шайбой | 8 |
| 28 | J011025 | Болт с шайбой | 8 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 33 | 94-2029 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
